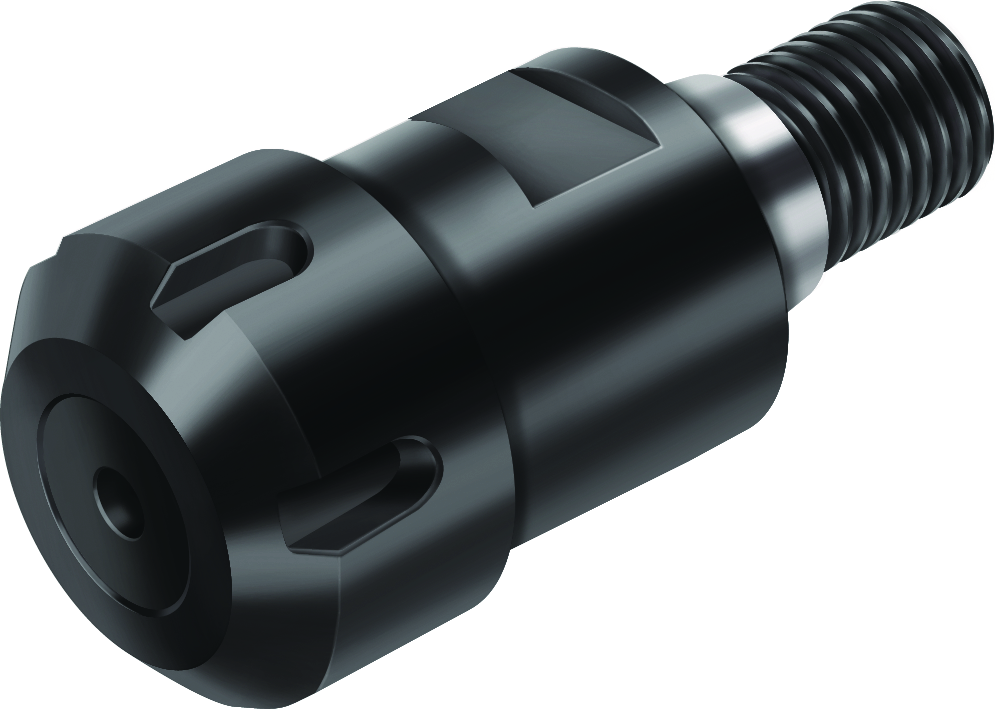

ER-Spannzangenfutter AK300.T36.055.16
Walter
309,00 €
Produktnummer:
WA-5193088
Verfügbar - Mindestbestellmenge: 1 PCE
Für ER-Spannzangen nach DIN 6499/ISO15488
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1400 |
Produktinformationen "ER-Spannzangenfutter AK300.T36.055.16"

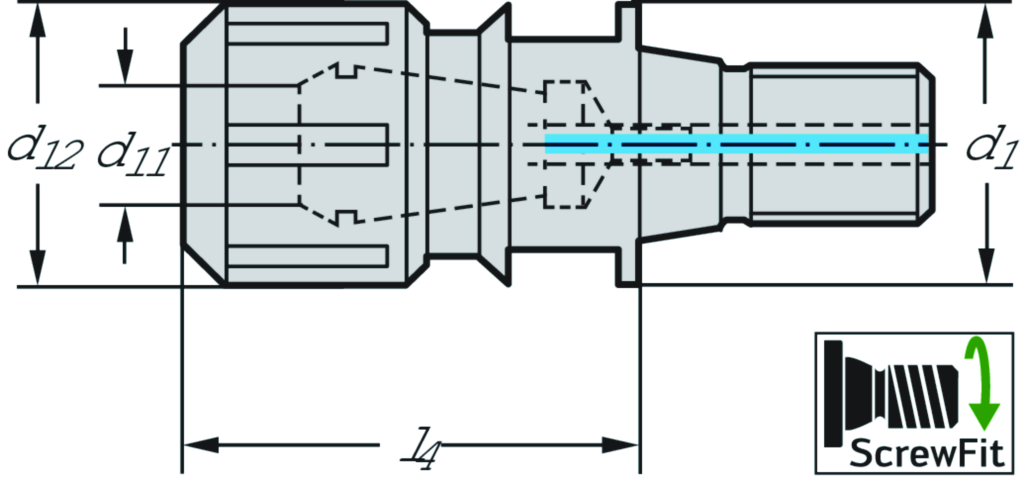

ER-Spannzangenfutter AK300.T-IK • metrisch • Für ER-Spannzangen nach DIN 6499/ISO15488 • d1=T36 • d11=ER25
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AK300.T36.055.16 |
| Gewicht | Gewicht | 0,41 kg |
| Verbindungsgrößen-Code | d11 | 1-16 |
| Verbindungsgrößen-Code | d1 | T36 |
| Funktionale Länge | l4 | 55 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 42 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | SAW01C0360$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SAW |
| Aufnahmetyp, werkstückseitig | CCTWS | SZD |
| Trennstellenkodierung werkstückseitig | CCWS | SZD02C0250**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 360 |
| Aufnahmegröße werkstückseitig | CZCWS | 250 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 38 |
| Kraglänge | LPR | 55 |
| Nachschleifrestmenge | OAL | 90 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 40000 |
| Bildkennung | TSYC | AK300.T |
| Masse (Gewicht) | WT | 0,406 |
| Abstand XY-Ebene werkstückseitig | XYWD | -38 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-624011 - Werkzeughalter und Zwischenmodule Schraubaufnahme SANDVIK Coromant - Spannzangenaufnahme SANDVIK Coromant | ||
| Körperdurchmesser | A1 | 42 mm |
| Bunddurchmesser | A4 | 36 mm |
| Körperdurchmesser Spannmutter | A5 | 42 mm |
| Länge Außendurchmesser 1 | B1 | 55 mm |
| Kraglänge | B3 | 55 mm |
| Nachschleifrestmenge | B4 | 90 mm |
| Funktionslänge | B71 | 38 mm |
| Bildkennung | BLD | 624011 |
| Aufnahmetyp, maschinenseitig | C11 | SAW |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmegewindenenngröße, maschinenseitig | C13 | M20 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 360 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 36 mm |
| Aufnahmetyp, werkstückseitig | C51 | SZD |
| Aufnahmeform, werkstückseitig | C52 | 2 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 250 |
| Drehzahl, max. | D6 | 40000 1/min |
| Masse (Gewicht) | D7 | 0,406 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | AK300.T36.055.16 |
| Produktbezeichnung | J22 | 8801 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SZD02C0250**** |
| Trennstellenkodierung Maschinenseitig | J6 | SAW01C0360$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
