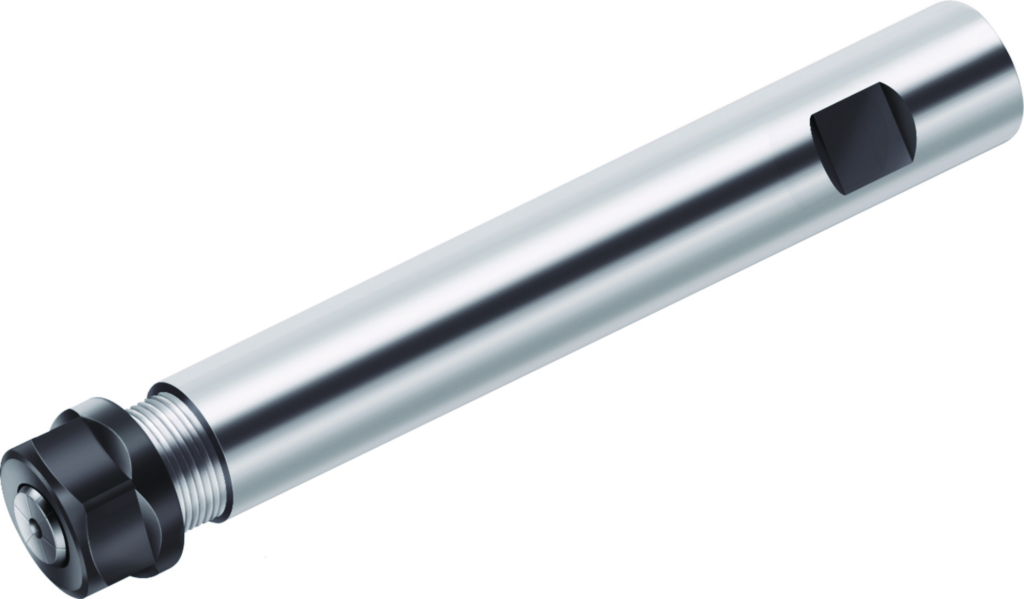

ER-Spannzangenfutter DIN 1835 B A305.0.16.120.06
Walter
237,00 €
Produktnummer:
WA-5007504
Verfügbar - Mindestbestellmenge: 1 PCE
Für ER-Spannzangen nach DIN 6499/ISO15488
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| E1100 |
Produktinformationen "ER-Spannzangenfutter DIN 1835 B A305.0.16.120.06"
ER-Spannzangenfutter DIN 1835 B A305 • metrisch • Für ER-Spannzangen nach DIN 6499/ISO15488 • d1=16 • d11=ER11
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A305.0.16.120.06 |
| Gewicht | Gewicht | 0,15 kg |
| Spannzangen | Spannzangen | ER11 |

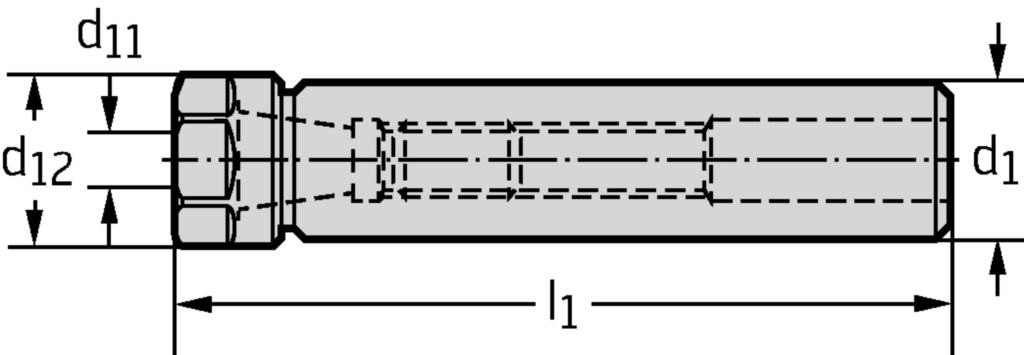

| Körperdurchmesser | d12 | 19 mm |
| Verbindungsgrößen-Code | d11 | 1-6 |
| Verbindungsgrößen-Code | d1 | 16 |
| Gesamtlänge | l1 | 120 mm |
| Funktionale Länge | l4 | 72 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 19 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 10 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL10G1600h$06 |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Aufnahmetyp, werkstückseitig | CCTWS | SZD |
| Trennstellenkodierung werkstückseitig | CCWS | SZD02C0110**** |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Aufnahmegröße werkstückseitig | CZCWS | 110 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 14,2 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 91 |
| Kraglänge | LPR | 72 |
| Schaftlänge | LS | 48 |
| Einspannlänge, max. bzw. Nenneinspannlänge | LSC | 48 |
| Nachschleifrestmenge | OAL | 120 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 50000 |
| Bildkennung | TSYC | A305.0 |
| Masse (Gewicht) | WT | 0,153 |
| Abstand XY-Ebene werkstückseitig | XYWD | -115 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-513011 - Werkzeughalter und Zwischenmodule Ingersoll Tool connection - Spannzangenaufnahme SANDVIK Coromant | ||
| Körperdurchmesser | A1 | 19 mm |
| Körperdurchmesser Spannmutter | A5 | 19 mm |
| Länge Außendurchmesser 1 | B1 | 72 mm |
| Kraglänge | B3 | 72 mm |
| Nachschleifrestmenge | B4 | 120 mm |
| Funktionslänge | B71 | 91 mm |
| Bildkennung | BLD | 513011 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 10 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 48 mm |
| Aufnahmetyp, werkstückseitig | C51 | SZD |
| Aufnahmeform, werkstückseitig | C52 | 2 |
| Aufnahmeausführung, werkstückseitig | C54 | 8 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 110 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig, ISO-Toleranzklasse | C711 | h6 |
| Einspannlänge, max. bzw. Nenneinspannlänge | C81 | 48 mm |
| Drehzahl, max. | D6 | 50000 1/min |
| Masse (Gewicht) | D7 | 0,153 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | ISO3338-2 |
| Formbuchstabe Normnummer | J11 | WE |
| Identifizierende Bestellnummer | J21 | A305.0.16.120.06 |
| Produktbezeichnung | J22 | 733 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SZD02C0110**** |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL10G1600h$06 |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
