ER-Spannzangenfutter mit Innenkühlung AK300M.0.25.055.10
Walter
309,00 €
Produktnummer:
WA-5043218
Auf Anfrage - Mindestbestellmenge: 1 PCE
Für ER-Spannzangen nach DIN 6499/ISO15488
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1300 |
Produktinformationen "ER-Spannzangenfutter mit Innenkühlung AK300M.0.25.055.10"
ER-Spannzangenfutter mit Innenkühlung AK300M • metrisch • Für ER-Spannzangen nach DIN 6499/ISO15488 • d1=25 • d11=ER16

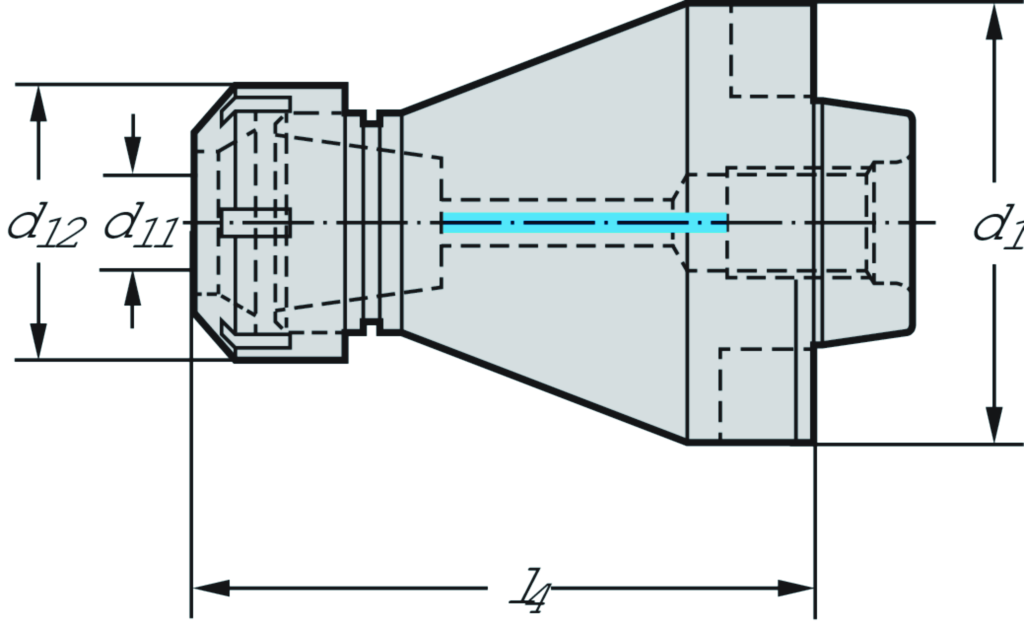

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AK300M.0.25.055.10 |
| Gewicht | Gewicht | 0,17 kg |
| Spannzangen | Spannzangen | ER16 |
| Körperdurchmesser | d12 | 28 mm |
| Verbindungsgrößen-Code | d11 | 1-10 |
| Verbindungsgrößen-Code | d1 | NCT 25 |
| Funktionale Länge | l4 | 55 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 28 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0250$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | NCT |
| Aufnahmetyp, werkstückseitig | CCTWS | SZD |
| Trennstellenkodierung werkstückseitig | CCWS | SZD02C0160**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 250 |
| Aufnahmegröße werkstückseitig | CZCWS | 160 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 39,4 |
| Kraglänge | LPR | 55 |
| Schaftlänge | LS | 7 |
| Nachschleifrestmenge | OAL | 62 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 20000 |
| Bildkennung | TSYC | AK300M.0-IK |
| Masse (Gewicht) | WT | 0,17 |
| Abstand XY-Ebene werkstückseitig | XYWD | -39,4 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-622011 - Werkzeughalter und Zwischenmodule Novex-NC-Tools WALTER - Spannzangenaufnahme SANDVIK Coromant | ||
| Körperdurchmesser | A1 | 28 mm |
| Bunddurchmesser | A4 | 25 mm |
| Körperdurchmesser Spannmutter | A5 | 28 mm |
| Länge Außendurchmesser 1 | B1 | 55 mm |
| Kraglänge | B3 | 55 mm |
| Nachschleifrestmenge | B4 | 62 mm |
| Funktionslänge | B71 | 39,4 mm |
| Bildkennung | BLD | 622011 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25 mm |
| Schaftlänge | C4 | 7 mm |
| Aufnahmetyp, werkstückseitig | C51 | SZD |
| Aufnahmeform, werkstückseitig | C52 | 2 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 160 |
| Drehzahl, max. | D6 | 20000 1/min |
| Masse (Gewicht) | D7 | 0,17 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | AK300M.0.25.055.10 |
| Produktbezeichnung | J22 | 207 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SZD02C0160**** |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0250$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
