Ein- und Abstechen – Schneideinsätze DX18-1E100N01-CF5 WSM33S
Walter
23,89 €
Produktnummer:
WA-8035914
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9DX |
Produktinformationen "Ein- und Abstechen – Schneideinsätze DX18-1E100N01-CF5 WSM33S"

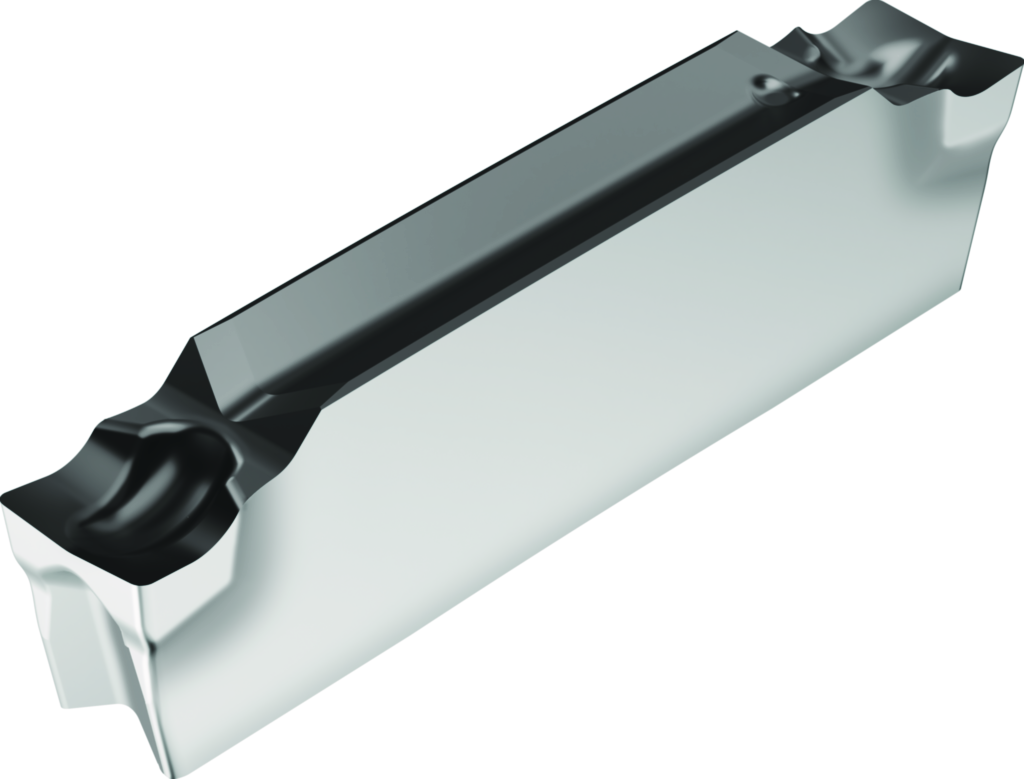

Ein- und Abstechen – Schneideinsätze DX ...-CF5 • Neutral • WSM33S • Tiger·tec® Silver • s=1mm • r=0,1mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | DX18-1E100N01-CF5 WSM33S |
| Toleranz Stechbreite | STol | ±0.05 |
| Vorschub | f | 0.03–0.10 mm |
| Schneidenlänge | l | 18 mm |
| Längentoleranz | lTol | ±0.15 |
| Radius | r | 0,1 mm |
| Schneidbreite | s | 1 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | CF5 |
| Schnitttiefe max. | CDX | 17 |
| Schneidenausführung | CECC | E |
| Anzahl Schneiden | CEDC | 2 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiAlN+Al2O3+(Al) |
| Stechbreite, Nennmaß | CW | 1 |
| Axialer Einstechdurchmesser, min. | DAXN | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM33S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Trennstellenkodierung Schneidplatte | IIC | WR$$DX1810007$$EX$$ |
| Schneidplattenlänge | INSL | 18 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Profilform | PFS | 1 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,1 |
| Eckenradius links | REL | 0,1 |
| Eckenradius rechts | RER | 0,1 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,5 |
| Schneidplattendicke | S1 | 4,23 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | DX-E-CF5 |
| Masse (Gewicht) | WT | 0,001 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-1 - Schneidkörper zum Stechen von Rechtecknuten | ||
| Profilform | A1 | 1 |
| Stechbreite, Nennmaß | A2 | 1 mm |
| Profiltiefe | A8 | 17 mm |
| Bildkennung | BLD | 1 |
| Eckenradius rechts | C5 | 0,1 mm |
| Eckenradius links | C6 | 0,1 mm |
| Masse (Gewicht) | D75 | 0,001 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 7 ° |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | CF5 |
| Anzahl Schneiden | F2 | 2 |
| Schneidplattenlänge | G1 | 18 mm |
| Schneidplattenbreite | G2 | 0,85 mm |
| Schneidplattendicke | G4 | 4,23 mm |
| Befestigungsart | G5 | 7 |
| Schneidkantenhöhe | G7 | 3,5 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM33S |
| Beschichtung / Oberfläche | H5 | TiAlN+Al2O3+(Al) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | DX18-1E100N01-CF5 WSM33S |
| Produktbezeichnung | J22 | 7292 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$DX1810007$$EX$$ |
| Bearbeitungsverfahren | J8 | DSS |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
| Schneidplattendicke | S1 | 4,23 mm |
