Ein- und Abstechen – Schneideinsätze DX18-1E150L10-CF6 WSM33G

Produktinformationen "Ein- und Abstechen – Schneideinsätze DX18-1E150L10-CF6 WSM33G"

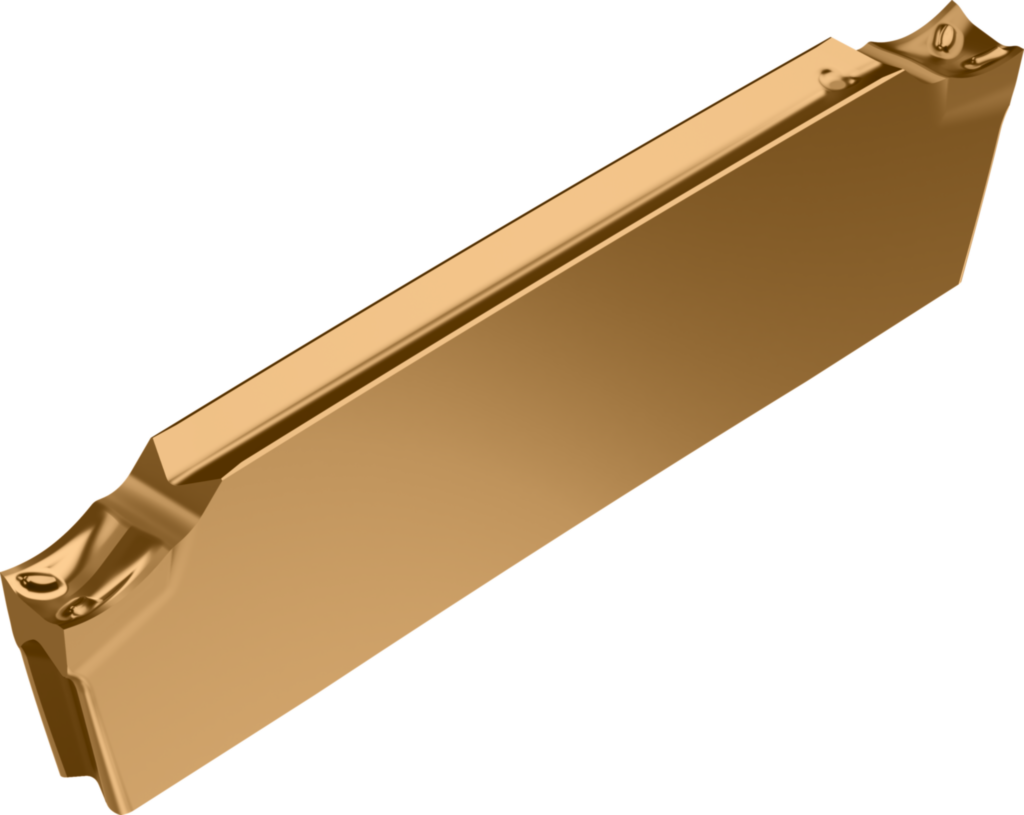

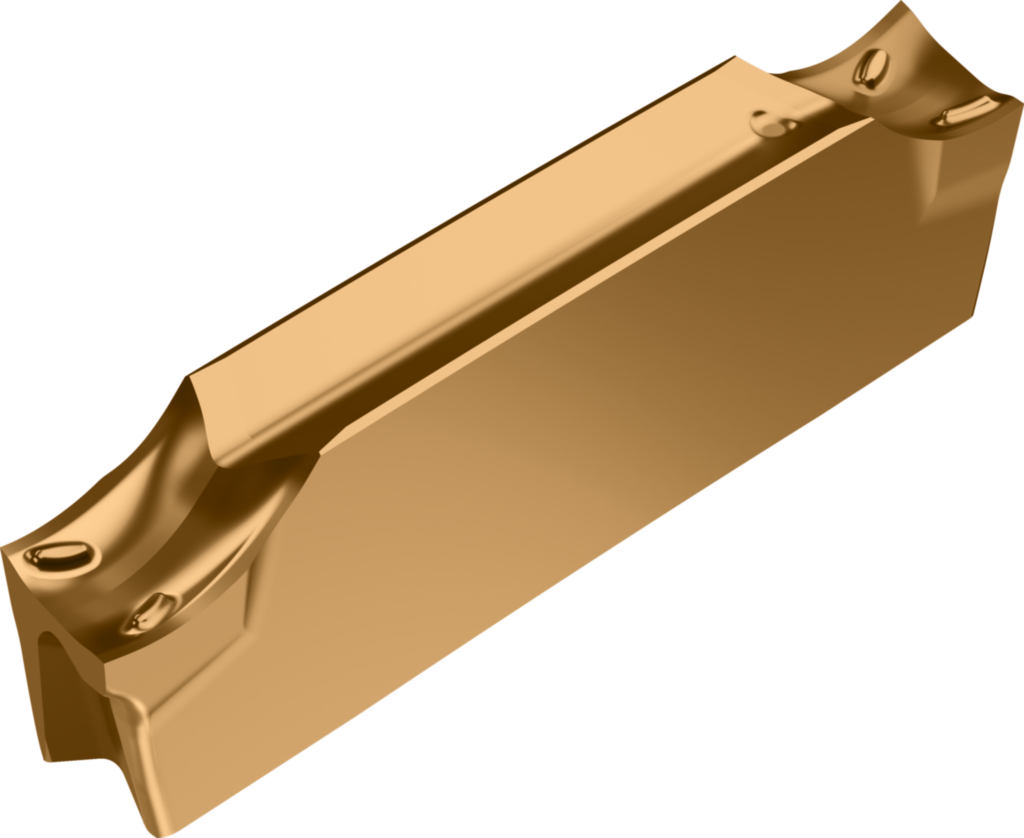

Ein- und Abstechen – Schneideinsätze DX ...-CF6 • links • WSM33G • Tiger·tec® Gold • s=1,5mm
Maßzeichnung W_T_DX_D_01.png
Beschreibung Name Wert
Bezeichnung Bezeichnung DX18-1E150L10-CF6 WSM33G
Toleranz Stechbreite STol ±0.05
Vorschub f 0.03–0.12 mm
Schneidenlänge l 18 mm
Längentoleranz lTol ±0.15
Radius r 0 mm
Schneidbreite s 1,5 mm
Anstellwinkel κ 10.00000000000000

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach INSCPRT - Parting off insert
Normalfreiwinkel, Hauptschneide AN 7 °
Spanbrecher, Herstellerbezeichnung CBMD CF6
Schnitttiefe max. CDX 17
Schneidenausführung CECC E
Anzahl Schneiden CEDC 2
Anzahl Schneidecken CNC 2
Beschichtung / Oberfläche COATING TiAlN/TiSiN
Stechbreite, Nennmaß CW 1,5
Axialer Einstechdurchmesser, min. DAXN 0
Schneidstoffbezeichnung des Herstellers GRADE WSM33G
Normbezeichnung des Schneidstoffes, Hauptanwendung GRDPRIO -
Schneidplattenausführung HAND L
Trennstellenkodierung Schneidplatte IIC WR$$DX1815007$$EX$$
Schneidplattenlänge INSL 18
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 80
Profilform PFS 2
Rotationswinkel phi PHI 0
Hauptschneidenwinkel links PSIRL 10
Eckenradius RE 0
Eckenradius links REL 0
Eckenradius rechts RER 0
Rotationswinkel rho RHO 0
Schneidkantenhöhe S 3,64
Schneidplattendicke S1 4,43
Ausführung und Anzahl bestückter Schneidenecken TCE S
Bildkennung TSYC DX-E-L-CF6
Masse (Gewicht) WT 0,002
Abstand XY-Ebene werkstückseitig XYWD 0
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-77-2 - Schneidkörper zum Stechen von Nuten mit schrägem Grund
Profilform A1 2
Stechbreite, Nennmaß A2 1,5 mm
Profiltiefe A8 17 mm
Hauptschneidenwinkel links B2 10 °
Bildkennung BLD 2
Eckenradius rechts C5 0 mm
Eckenradius links C6 0 mm
Masse (Gewicht) D75 0,002 kg
Normalfreiwinkel, Hauptschneide E1 7 °
Schneidenausführung E41 E
Spanbrecher E6 1
Schneidplattenausführung E7 L
Spanbrecher, Herstellerbezeichnung E9 CF6
Anzahl Schneiden F2 2
Schneidplattenlänge G1 18 mm
Schneidplattenbreite G2 1,3 mm
Schneidplattendicke G4 4,43 mm
Befestigungsart G5 7
Schneidkantenhöhe G7 3,64 mm
Normbezeichnung des Schneidstoffes, Hauptanwendung H11 -
Schneidstoffbezeichnung des Herstellers H3 WSM33G
Beschichtung / Oberfläche H5 TiAlN/TiSiN
Ausführung und Anzahl bestückter Schneidenecken H6 S
Normnummer J1 -
Identifizierende Bestellnummer J21 DX18-1E150L10-CF6 WSM33G
Produktbezeichnung J22 7292
Firmenkennung J3 W
Trennstellenkodierung Maschinenseitig J6 WR$$DX1815007$$EX$$
Bearbeitungsverfahren J8 DSS
Normnummer Sachmerkmal NSM DIN4000-77
