Ein- und Abstechen – Schneideinsätze UX-19E1900N15-GD2 WKP13S
Walter
55,60 €
Produktnummer:
WA-7789317
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9UX |
Produktinformationen "Ein- und Abstechen – Schneideinsätze UX-19E1900N15-GD2 WKP13S"

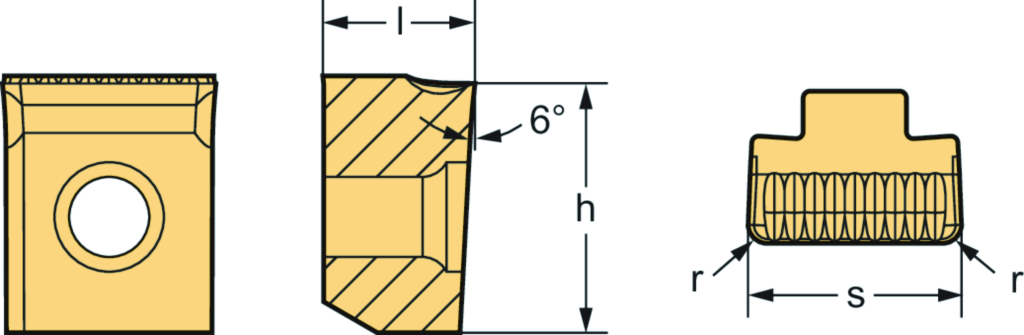

Ein- und Abstechen – Schneideinsätze UX ...-GD2 • Neutral • WKP13S • Tiger·tec® Silver • s=19mm • r=1,5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | UX-19E1900N15-GD2 WKP13S |
| Toleranz Stechbreite | STol | ±0.20 |
| Vorschub | f | 0.25–0.60 mm |
| Schneidenlänge | l | 13,6 mm |
| Längentoleranz | lTol | ±0.10 |
| Radius | r | 1,5 mm |
| Schneidbreite | s | 19 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 6 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | GD2 |
| Schnitttiefe max. | CDX | 11 |
| Anzahl Schneiden | CEDC | 1 |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | TiCN+Al2O3+(TiCN) |
| Stechbreite, Nennmaß | CW | 19 |
| Axialer Einstechdurchmesser, min. | DAXN | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WKP13S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Trennstellenkodierung Schneidplatte | IIC | WR$$UX0019153$APA15 |
| Schneidplattenlänge | INSL | 13,55 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Profilform | PFS | 1 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 1,5 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 18 |
| Schneidplattendicke | S1 | 18 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | UX-E-GD2 |
| Masse (Gewicht) | WT | 0,059 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-1 - Schneidkörper zum Stechen von Rechtecknuten | ||
| Profilform | A1 | 1 |
| Stechbreite, Nennmaß | A2 | 19 mm |
| Profiltiefe | A8 | 11 mm |
| Bildkennung | BLD | 1 |
| Masse (Gewicht) | D75 | 0,059 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 6 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | GD2 |
| Anzahl Schneiden | F2 | 1 |
| Schneidplattenlänge | G1 | 13,55 mm |
| Schneidplattendicke | G4 | 18 mm |
| Befestigungsart | G5 | 3 |
| Schneidkantenhöhe | G7 | 18 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WKP13S |
| Beschichtung / Oberfläche | H5 | TiCN+Al2O3+(TiCN) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | UX-19E1900N15-GD2 WKP13S |
| Produktbezeichnung | J22 | 7441 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$UX0019153$APA15 |
| Bearbeitungsverfahren | J8 | DSS |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
