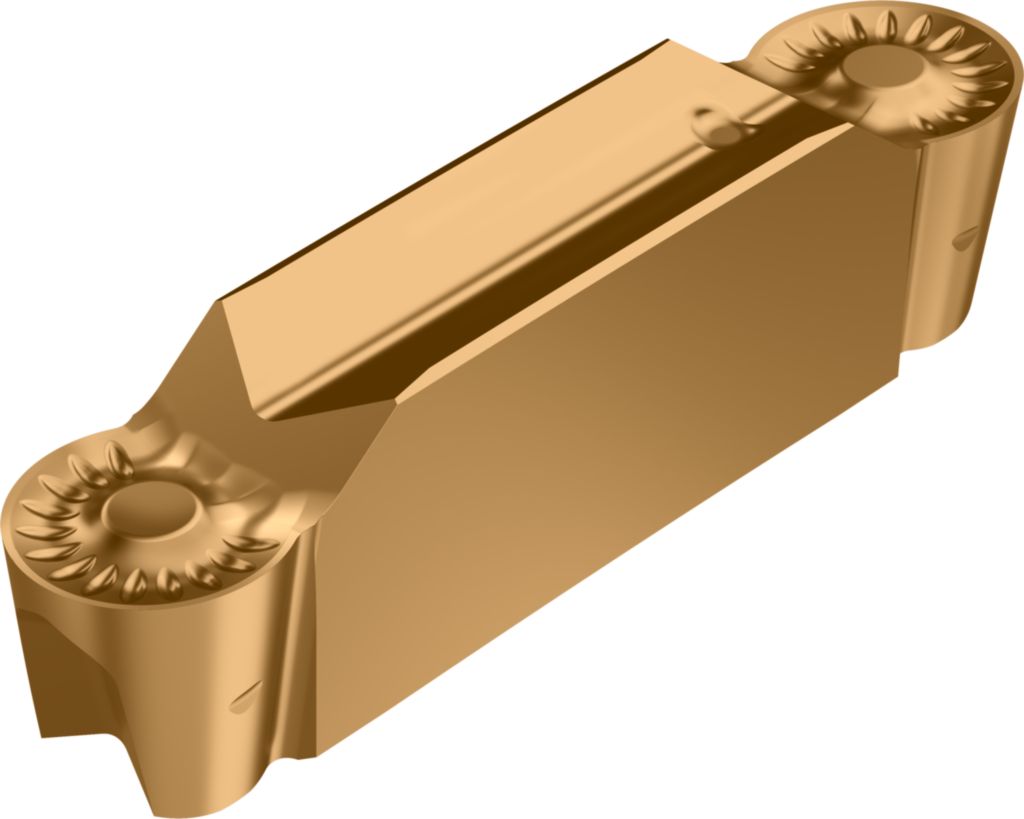

Einstechen und Kopierdrehen – Schneideinsätze DX18-4E400N20-RF8 WSM13G
Walter
34,20 €
Produktnummer:
WA-8568319
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9DX |
Produktinformationen "Einstechen und Kopierdrehen – Schneideinsätze DX18-4E400N20-RF8 WSM13G"
Einstechen und Kopierdrehen – Schneideinsätze DX ...-RF8 • Neutral • WSM13G • Tiger·tec® Gold • s=4mm • r=2mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | DX18-4E400N20-RF8 WSM13G |
| Toleranz Stechbreite | STol | ±0.02 |
| Schnitttiefe | ap | 0.1–2.0 mm |
| Vorschub | f | 0.12–0.42 mm |
| Schneidenlänge | l | 18 mm |
| Längentoleranz | lTol | ±0.15 |
| Radius | r | 2 mm |
| Schneidbreite | s | 4 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Schneidenlänge, max. | APMX | 2 |
| Spanbrecher, Herstellerbezeichnung | CBMD | RF8 |
| Schnitttiefe max. | CDX | 17 |
| Schneidenausführung | CECC | E |
| Anzahl Schneiden | CEDC | 2 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiAlN/TiSiN |
| Stechbreite, Nennmaß | CW | 4 |
| Axialer Einstechdurchmesser, min. | DAXN | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM13G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Trennstellenkodierung Schneidplatte | IIC | WR$$DX1840007$$EX$$ |
| Schneidplattenlänge | INSL | 18 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Profilform | PFS | 10 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 2 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 45 |
| Schneidkantenhöhe | S | 4,05 |
| Schneidplattendicke | S1 | 5,315 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | DX-E-N-RF8 |
| Masse (Gewicht) | WT | 0,004 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-10 - Schneidkörper zum Stechen von halbrunden Nuten | ||
| Profilform | A1 | 10 |
| Stechbreite, Nennmaß | A2 | 4 mm |
| Profiltiefe | A8 | 17 mm |
| Bildkennung | BLD | 10 |
| Spitzenradius | C8 | 2 mm |
| Masse (Gewicht) | D75 | 0,004 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 7 ° |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | RF8 |
| Anzahl Schneiden | F2 | 2 |
| Schneidplattenlänge | G1 | 18 mm |
| Schneidplattenbreite | G2 | 3,5 mm |
| Schneidplattendicke | G4 | 5,315 mm |
| Befestigungsart | G5 | 7 |
| Schneidkantenhöhe | G7 | 4,05 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM13G |
| Beschichtung / Oberfläche | H5 | TiAlN/TiSiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | DX18-4E400N20-RF8 WSM13G |
| Produktbezeichnung | J22 | 7672 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$DX1840007$$EX$$ |
| Bearbeitungsverfahren | J8 | DSS |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
