Einstechen und Kopierdrehen – Schneideinsätze MX22-2E157N08-RF5 WSM23G
Walter
49,50 €
Produktnummer:
WA-8567875
Verfügbar - Mindestbestellmenge: 5 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9MX |
Produktinformationen "Einstechen und Kopierdrehen – Schneideinsätze MX22-2E157N08-RF5 WSM23G"

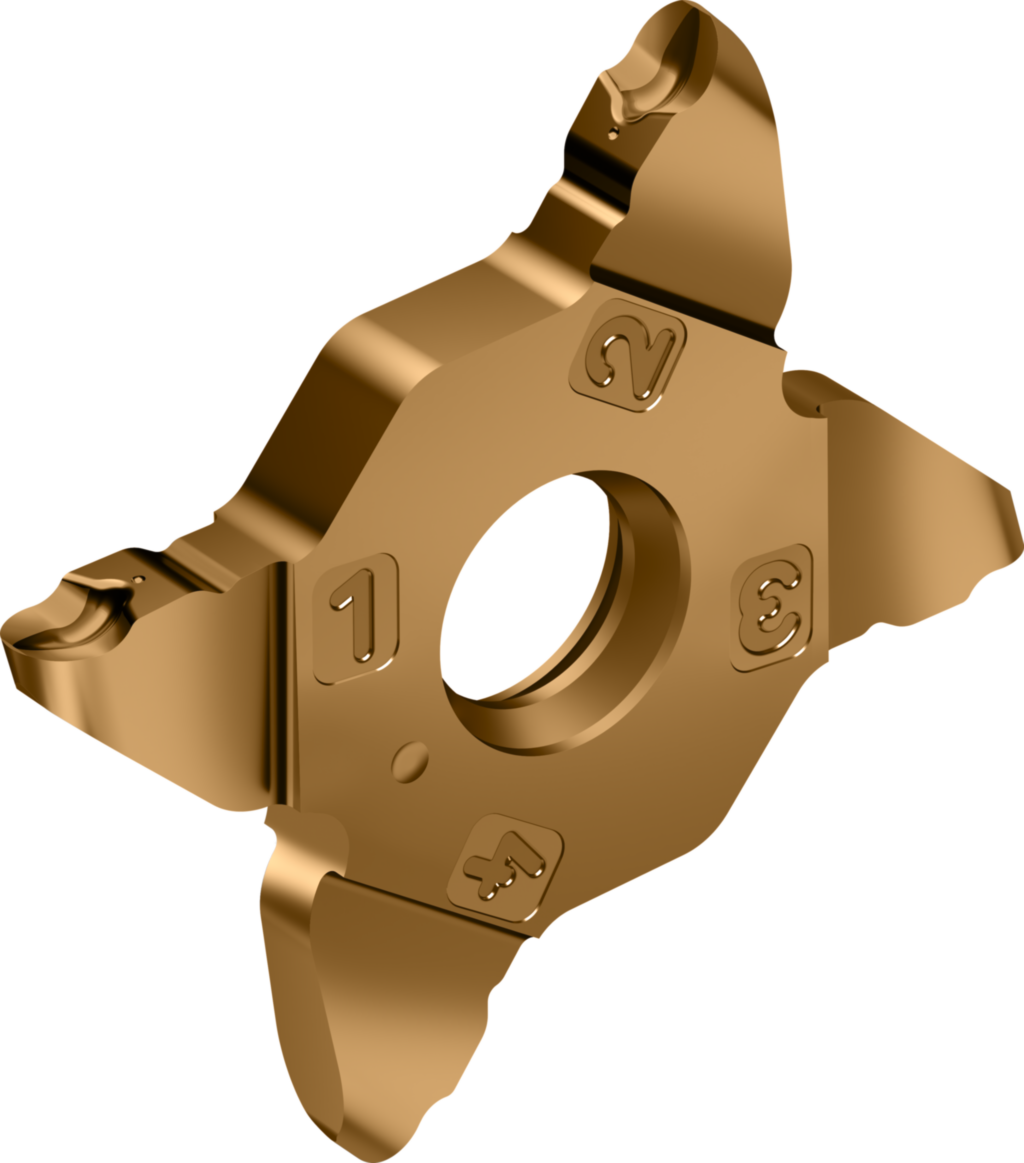

Einstechen und Kopierdrehen – Schneideinsätze MX ...-RF5 • Neutral • WSM23G • Tiger·tec® Gold • s=1,57mm • r=0,79mm

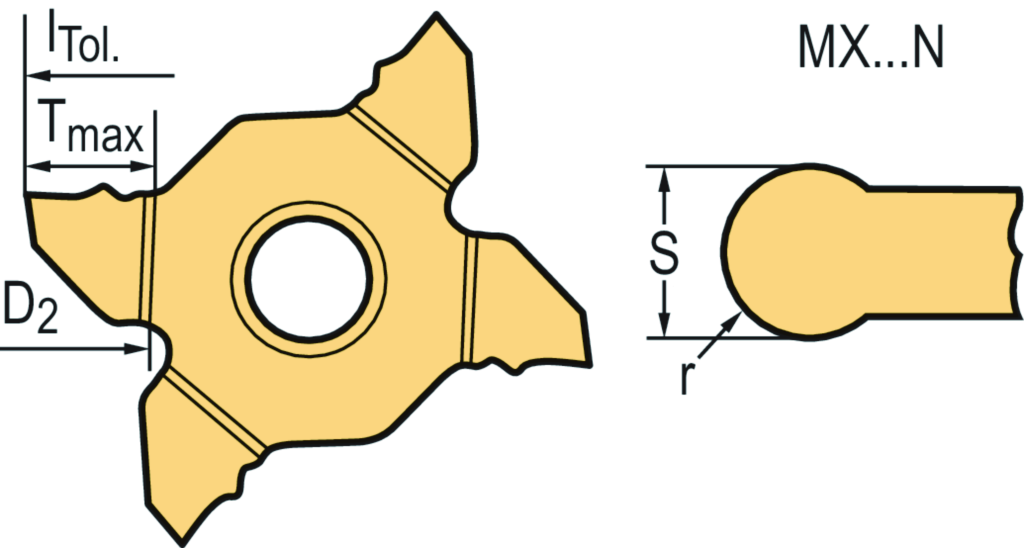

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | MX22-2E157N08-RF5 WSM23G |
| Abstechdurchmesser | D2 | 130 mm |
| Toleranz Stechbreite | STol | ±0.02 |
| Maximale Schnitttiefe | Tmax | 3 mm |
| Vorschub | f | 0.04–0.12 mm |
| Längentoleranz | lTol | ±0.03 |
| Radius | r | 0,79 mm |
| Schneidbreite | s | 1,57 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 6 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | RF5 |
| Schnitttiefe max. | CDX | 3 |
| Anzahl Schneiden | CEDC | 4 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | TiAlN/TiSiN |
| Stechbreite, Nennmaß | CW | 1,57 |
| Axialer Einstechdurchmesser, min. | DAXN | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM23G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Trennstellenkodierung Schneidplatte | IIC | WR$$MX2220003$BEX$$ |
| Schneidplattenlänge | INSL | 22,5 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 0 |
| Profilform | PFS | 10 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,785 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,35 |
| Schneidplattendicke | S1 | 3,35 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | MX-RF5 |
| Masse (Gewicht) | WT | 0,019 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-10 - Schneidkörper zum Stechen von halbrunden Nuten | ||
| Profilform | A1 | 10 |
| Stechbreite, Nennmaß | A2 | 1,57 mm |
| Profiltiefe | A8 | 3 mm |
| Bildkennung | BLD | 10 |
| Spitzenradius | C8 | 0,785 mm |
| Masse (Gewicht) | D75 | 0,019 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 6 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | RF5 |
| Anzahl Schneiden | F2 | 4 |
| Schneidplattenlänge | G1 | 22,5 mm |
| Schneidplattenbreite | G2 | 1,3 mm |
| Schneidplattendicke | G4 | 3,35 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 6 mm |
| Schneidkantenhöhe | G7 | 3,35 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM23G |
| Beschichtung / Oberfläche | H5 | TiAlN/TiSiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | MX22-2E157N08-RF5 WSM23G |
| Produktbezeichnung | J22 | 7421 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$MX2220003$BEX$$ |
| Bearbeitungsverfahren | J8 | DSS |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
