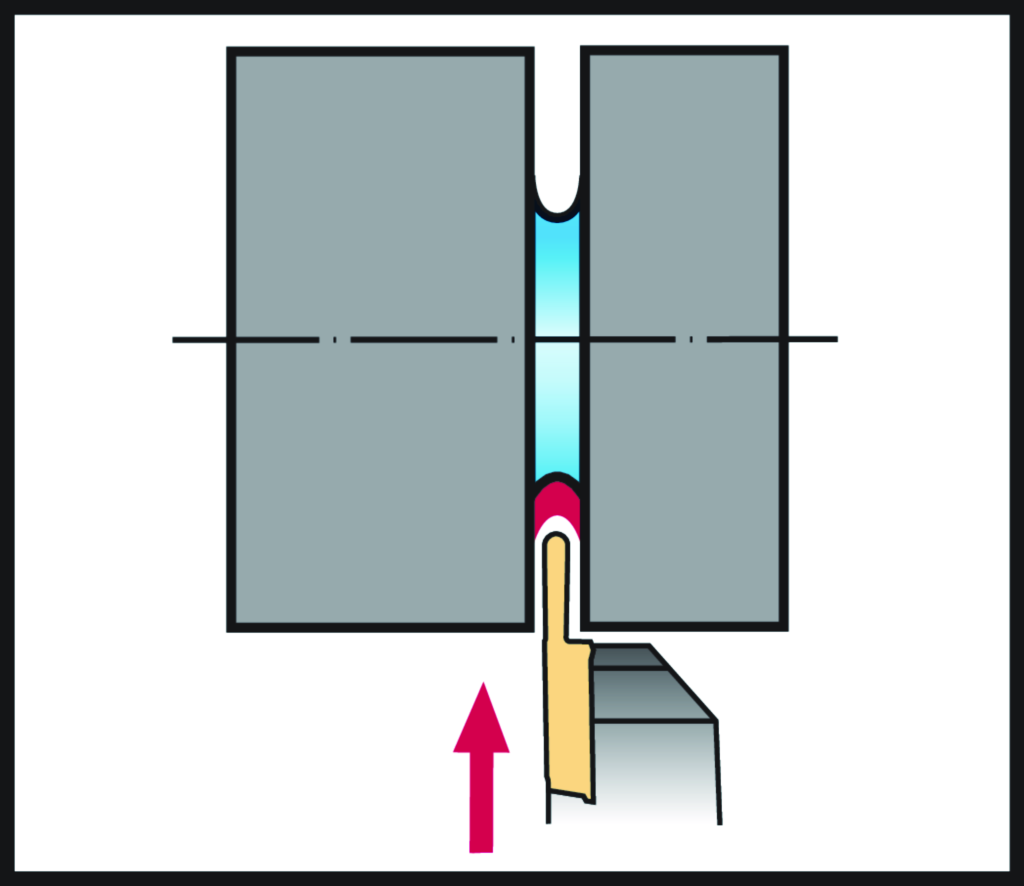

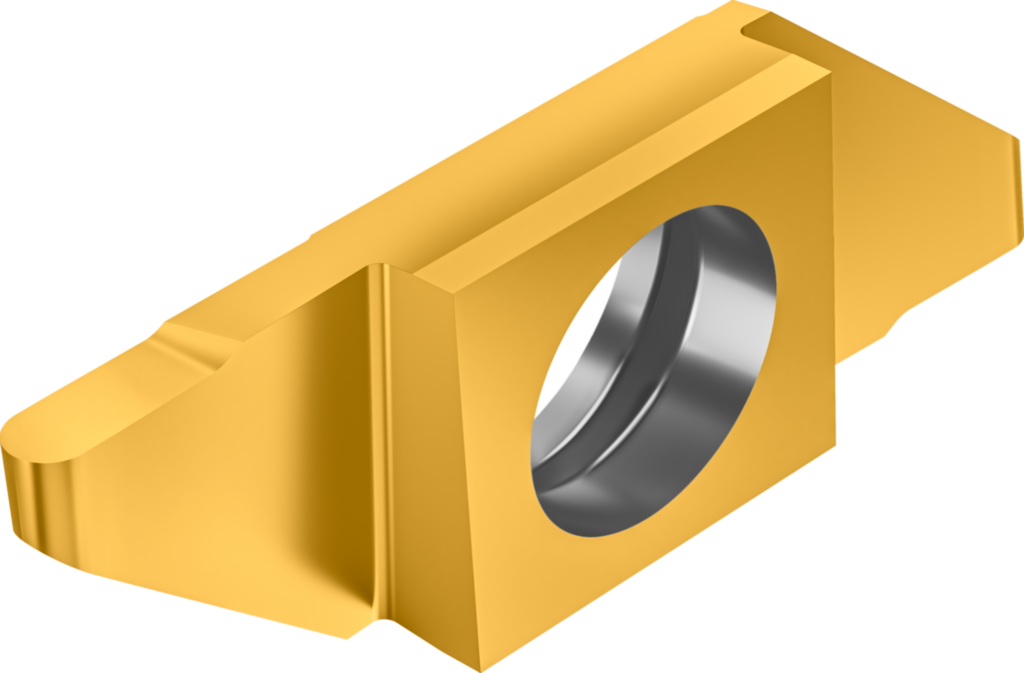

Einstechen und Kopierdrehen – Schneideinsätze WT26-L160N08-RA8 WSM23X
Walter
40,00 €
Produktnummer:
WA-8464606
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9WT |
Produktinformationen "Einstechen und Kopierdrehen – Schneideinsätze WT26-L160N08-RA8 WSM23X"

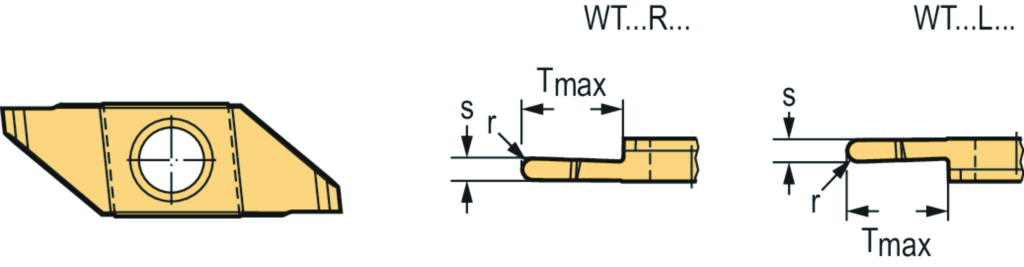

Einstechen und Kopierdrehen – Schneideinsätze WT ...-RA8 • links • WSM23X • s=1,6mm • r=0,8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | WT26-L160N08-RA8 WSM23X |
| Toleranz Stechbreite | STol | ±0.02 |
| Maximale Schnitttiefe | Tmax | 7,5 mm |
| Schnitttiefe | ap | 0.1–0.8 mm |
| Vorschub pro Umdrehung | f | 0.02–0.14 mm |
| Schneidenlänge | l | 25 mm |
| Längentoleranz | lTol | ±0.03 |
| Eckenradius | r | 0,8 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 6 ° |
| Flankenfreiwinkel links | ANL | 2 |
| Flankenfreiwinkel rechts | ANR | 2 |
| Schneidenlänge, max. | APMX | 0,8 |
| Spanbrecher, Herstellerbezeichnung | CBMD | RA8 |
| Schnitttiefe max. | CDX | 7,5 |
| Schneidenausführung | CECC | E |
| Anzahl Schneiden | CEDC | 1 |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Stechbreite, Nennmaß | CW | 1,6 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM23X |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | L |
| Trennstellenkodierung Schneidplatte | IIC | WR$$WT2603$$3LA**$$ |
| Schneidplattenlänge | INSL | 25 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 91 |
| Profilform | PFS | 10 |
| Rotationswinkel phi | PHI | 0 |
| Nebenschneidenfreiwinkel, links | RAL | 1 |
| Nebenschneidenfreiwinkel, rechts | RAR | 1 |
| Eckenradius | RE | 0,8 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,18 |
| Schneidplattendicke | S1 | 3,18 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | WT-L-N-RA8 |
| Masse (Gewicht) | WT | 0,004 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-10 - Schneidkörper zum Stechen von halbrunden Nuten | ||
| Profilform | A1 | 10 |
| Stechbreite, Nennmaß | A2 | 1,6 mm |
| Profiltiefe | A8 | 7,5 mm |
| Bildkennung | BLD | 10 |
| Spitzenradius | C8 | 0,8 mm |
| Masse (Gewicht) | D75 | 0,004 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 6 ° |
| Flankenfreiwinkel rechts | E2 | 2 ° |
| Flankenfreiwinkel links | E3 | 2 ° |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | L |
| Spanbrecher, Herstellerbezeichnung | E9 | RA8 |
| Anzahl Schneiden | F2 | 1 |
| Schneidplattenlänge | G1 | 25 mm |
| Schneidplattendicke | G4 | 3,18 mm |
| Befestigungsart | G5 | 3 |
| Schneidkantenhöhe | G7 | 3,18 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM23X |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | WT26-L160N08-RA8 WSM23X |
| Produktbezeichnung | J22 | 8284 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$WT2603$$3LA**$$ |
| Bearbeitungsverfahren | J8 | DEA |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
| Schneidplattendicke | S1 | 3,18 mm |
