Einstechen und Stechdrehen – Schneideinsätze GX16-1E250N02-UF4 WKP23S
Walter
23,89 €
Produktnummer:
WA-6529416
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9GX |
Produktinformationen "Einstechen und Stechdrehen – Schneideinsätze GX16-1E250N02-UF4 WKP23S"

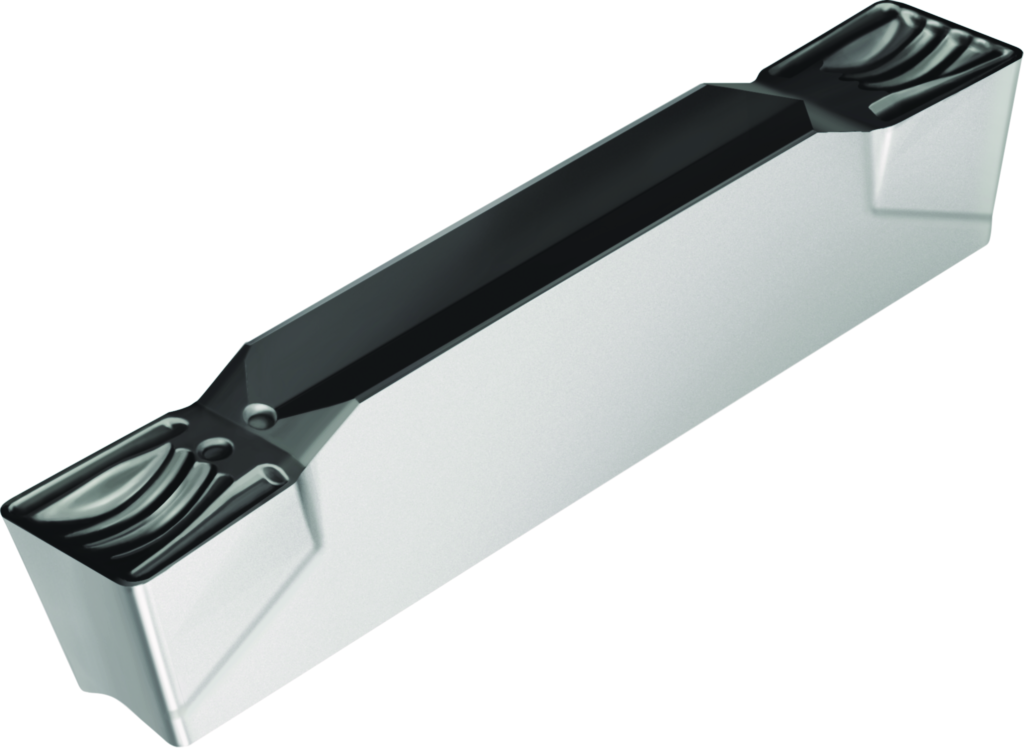

Einstechen und Stechdrehen – Schneideinsätze GX ...-UF4 • Neutral • WKP23S • Tiger·tec® Silver • s=2,5mm • r=0,2mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | GX16-1E250N02-UF4 WKP23S |
| Toleranz Stechbreite | STol | ±0.05 |
| Schnitttiefe | ap | 0.3–1.3 mm |
| Vorschub | f | 0.10–0.18 mm |
| Schneidenlänge | l | 16 mm |
| Längentoleranz | lTol | ±0.15 |
| Radius | r | 0,2 mm |
| Schneidbreite | s | 2,5 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 21 ° |
| Schneidenlänge, max. | APMX | 1,3 |
| Spanbrecher, Herstellerbezeichnung | CBMD | UF4 |
| Schnitttiefe max. | CDX | 15 |
| Anzahl Schneiden | CEDC | 2 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiCN+Al2O3+(TiCN) |
| Stechbreite, Nennmaß | CW | 2,5 |
| Axialer Einstechdurchmesser, min. | DAXN | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WKP23S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Trennstellenkodierung Schneidplatte | IIC | WR$$GX1610007$$EX$$ |
| Schneidplattenlänge | INSL | 16 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Profilform | PFS | 1 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,2 |
| Eckenradius links | REL | 0,2 |
| Eckenradius rechts | RER | 0,2 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 45 |
| Schneidkantenhöhe | S | 3,85 |
| Schneidplattendicke | S1 | 4,59 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | GX-E-UF4 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-1 - Schneidkörper zum Stechen von Rechtecknuten | ||
| Profilform | A1 | 1 |
| Stechbreite, Nennmaß | A2 | 2,5 mm |
| Profiltiefe | A8 | 15 mm |
| Bildkennung | BLD | 1 |
| Eckenradius rechts | C5 | 0,2 mm |
| Eckenradius links | C6 | 0,2 mm |
| Masse (Gewicht) | D75 | 0,002 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 21 ° |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | UF4 |
| Anzahl Schneiden | F2 | 2 |
| Schneidplattenlänge | G1 | 16 mm |
| Schneidplattenbreite | G2 | 1,9 mm |
| Schneidplattendicke | G4 | 4,59 mm |
| Befestigungsart | G5 | 7 |
| Schneidkantenhöhe | G7 | 3,85 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WKP23S |
| Beschichtung / Oberfläche | H5 | TiCN+Al2O3+(TiCN) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | GX16-1E250N02-UF4 WKP23S |
| Produktbezeichnung | J22 | 201 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$GX1610007$$EX$$ |
| Bearbeitungsverfahren | J8 | DSS |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
| Schneidplattendicke | S1 | 4,59 mm |
