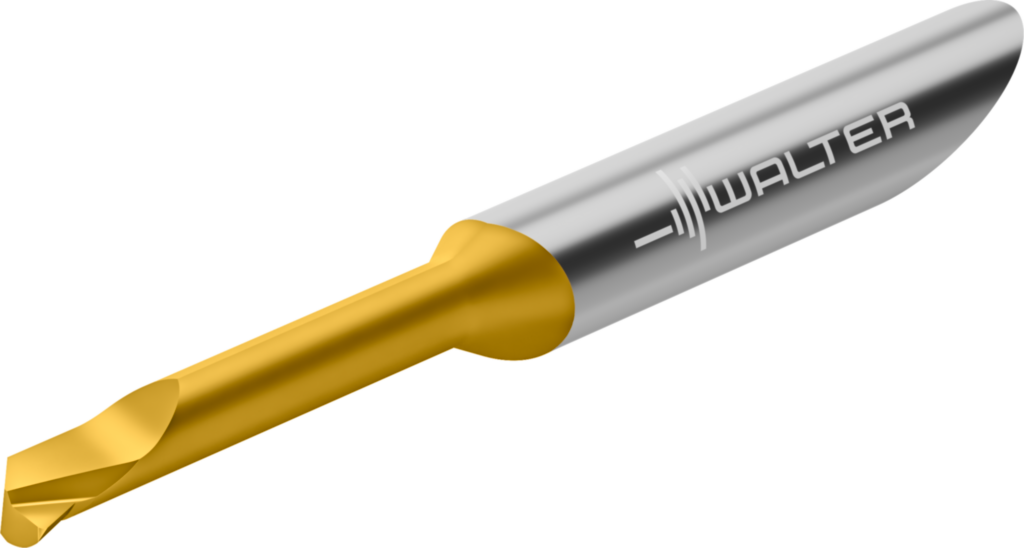

Einteilige Vollhartmetall-Bohrstange für die Precision XT EB701.WKP21
Walter
40,00 €
Produktnummer:
WA-8217269
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Einteilige Vollhartmetall-Bohrstange für die Precision XT EB701.WKP21"
Einteilige Vollhartmetall-Bohrstange für die Precision XT EB700

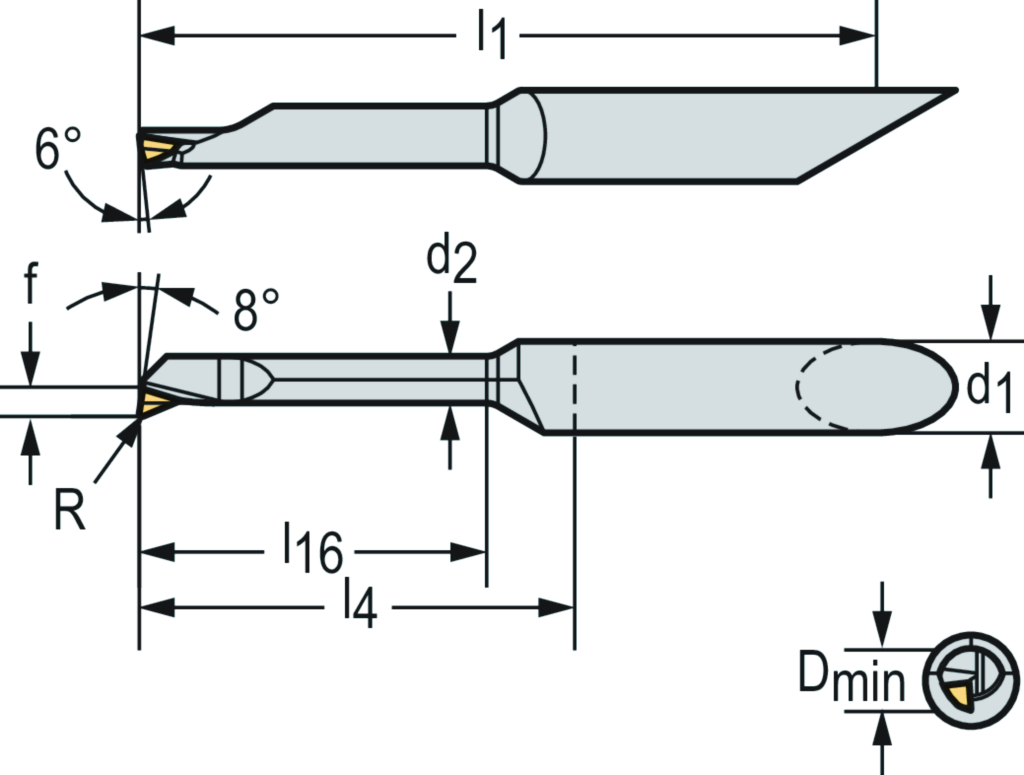

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB701.WKP21 |
| Bohrungsdurchmesser, min. | Dmin | 1 mm |
| Radius | R | 0,1 mm |
| Verbindungsdurchmesser | d1 | 4 mm |
| Körperdurchmesser | d2 | 0,65 mm |
| Funktionale Breite | f | 0,5 mm |
| Nutzlänge | l16 | 6 mm |
| Gesamtlänge | l1 | 30,7 mm |
| Auskraglänge | l4 | 12 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBBS - Cartridge - Bar for boring tool - solid | ||
| Masse (Gewicht) | WT | 0,005 kg |
| Nach DIN4000-90-1 - Klemmhalter, Bohrstange zum Drehen | ||
| Funktionsbreite | A2 | 0,45 mm |
| Funktionslänge | A3 | 27,25 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 1 mm |
| Kraglänge | B3 | 12 mm |
| Nachschleifrestmenge | B5 | 30,71 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 54 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 40 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 4 mm |
| Masse (Gewicht) | D7 | 0,005 kg |
| Einstellwinkel | E1 | 98 ° |
| Art des Einstellwinkels | E2 | B |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB701.WKP21 |
| Produktbezeichnung | J22 | 8005 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL54F4000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Kraglänge | LPR | 12 mm |
| Halslänge | NECK_LENGTH | 6 |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
