Faswerkzeug D4580-45-16.00A25-VC09
Walter
585,00 €
Produktnummer:
WA-6630575
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D4580 |
Produktinformationen "Faswerkzeug D4580-45-16.00A25-VC09"

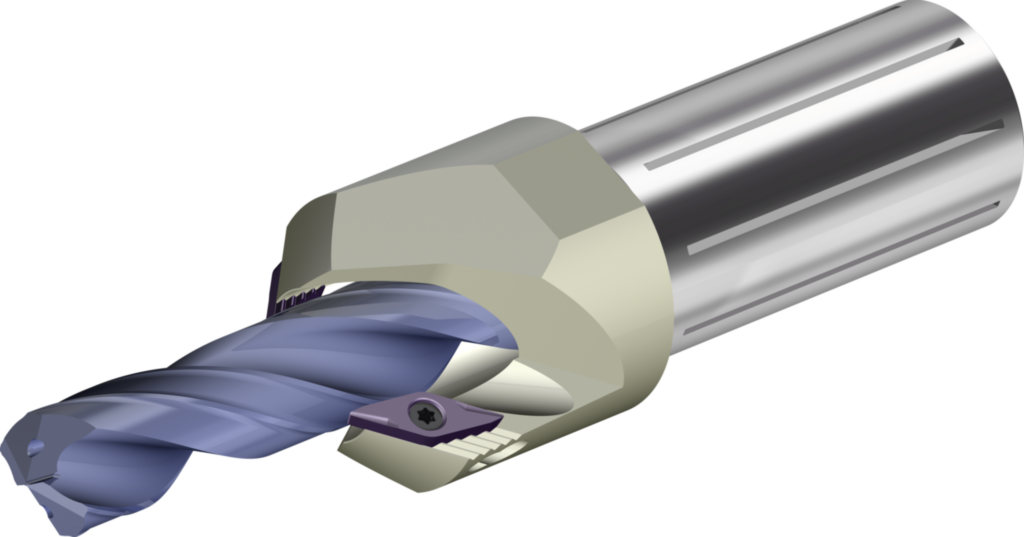

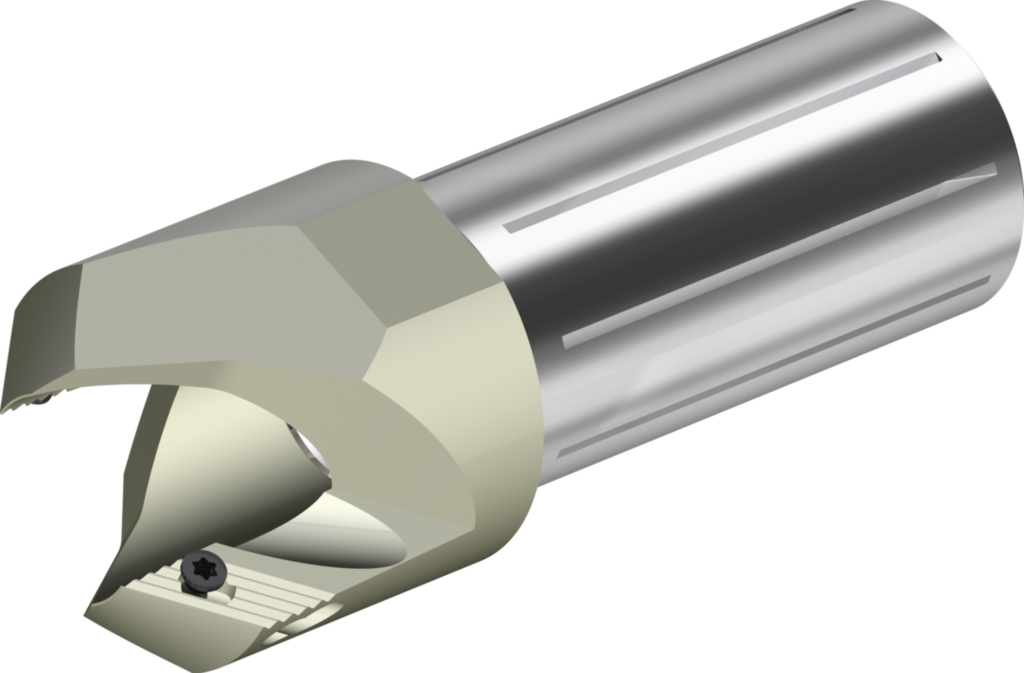

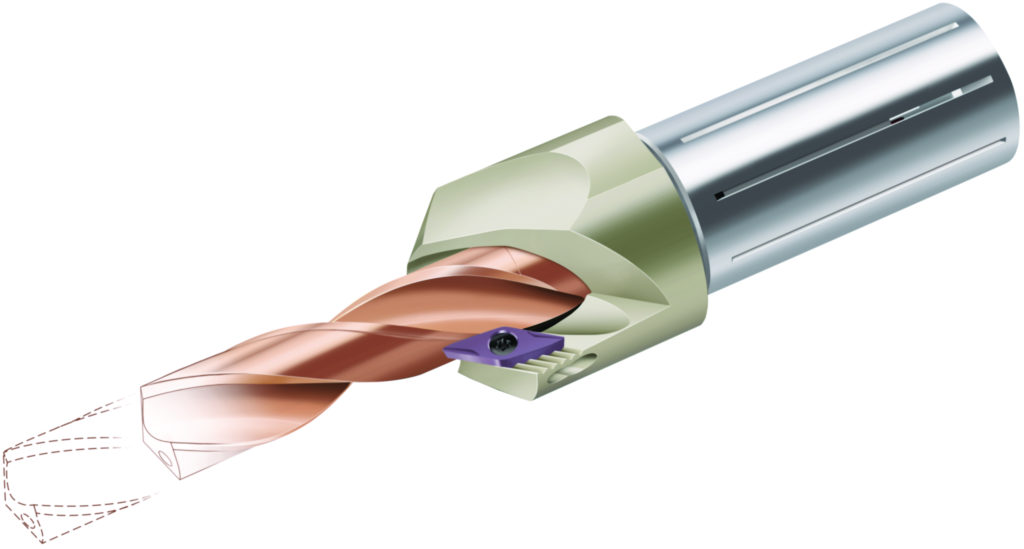

Faswerkzeug D4580 • Xtra·tec® • Zylinderschaft mit Bund • metrisch • κ=45° • Dc=14,1-16mm

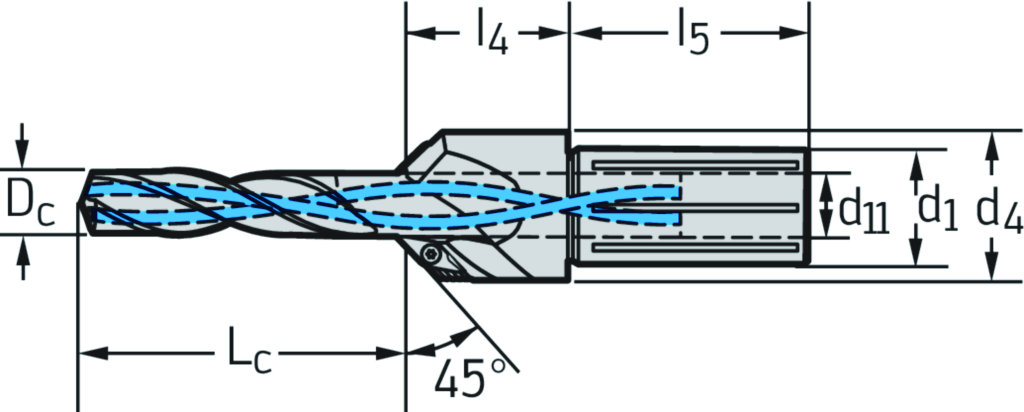

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | D4580-45-16.00A25-VC09 |
| Mögliche Wendeschneidplatten | Type | VC .. 09 .. |
| Gewicht | Gewicht | 0,08 kg |
| Anzahl Wendeschneidplatten | Anz WSP | 2 |
| Maximaler Schnittdurchmesser | Dc max | 16 mm |
| Minimaler Schnittdurchmesser | Dc min | 14,1 mm |
| Verbindungsdurchmesser | d11 | 16 mm |
| Schaftdurchmesser | d1 | 25 mm |
| Flanschdurchmesser | d4 | 32 mm |
| Funktionale Länge | l4 | 34 mm |
| Einspannlänge | l5 | 53 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach CSINKI - Countersink - indexable | ||
| Masse (Gewicht) | WT | 0,08 kg |
| Nach DIN4000-86-9 - Stufenwerkzeuge mit Zentrumsbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 14,1 mm |
| Schneidendurchmesser (max.), erste Stufe | A12 | 16 mm |
| Körperdurchmesser, max. | A63 | 32 mm |
| Kraglänge | B3 | 34 mm |
| Nutzlänge | B4 | 2,8 mm |
| Nachschleifrestmenge | B5 | 86,88 mm |
| Funktionslänge | B71 | 34 mm |
| Bildkennung | BLD | 9 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 25 mm |
| Schaftlänge | C4 | 53 mm |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 160 |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 2 |
| Drehzahl, max. | D6 | 15200 1/min |
| Masse (Gewicht) | D7 | 0,08 kg |
| Einstellbarkeit | D9 | 1 |
| Winkel, erste Stufe | E1 | 45 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | S |
| Einstellmaß, min | G42 | 0,2 mm |
| Einstellmaß (max.), Zentrumsbohrer | G43 | 1,2 mm |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | D4580-45-16.00A25-VC09 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J43 | ZYL01G1600**** |
| Trennstellenkodierung Schneidplatte | J51 | WR$$CD09**008R***** |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe | J52 | VC0902R |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G2500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
