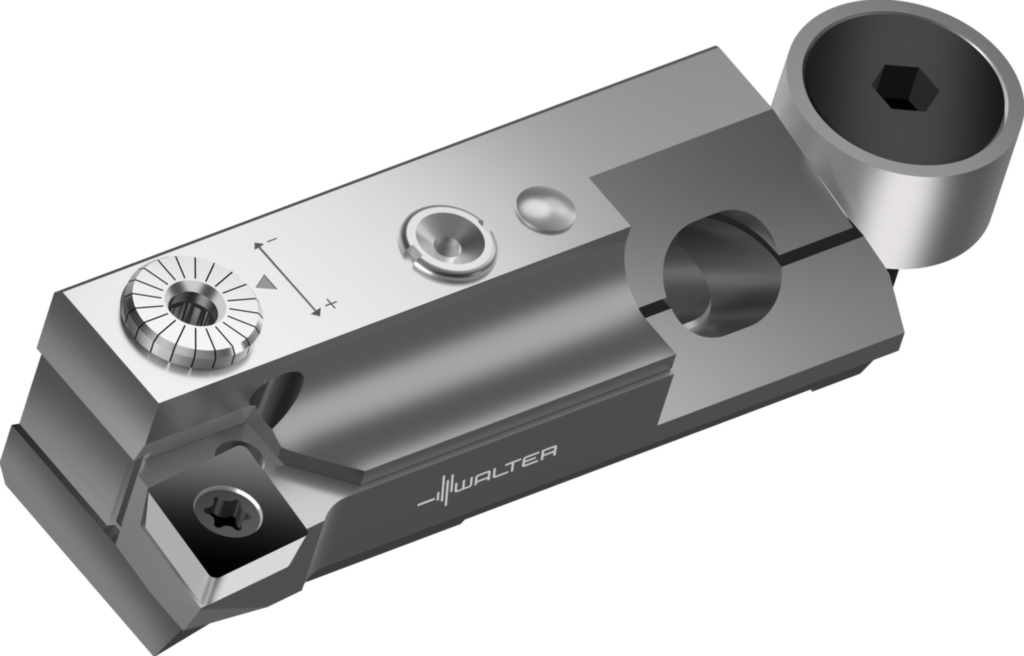

Feinbohr-Kurzklemmhalter FL717
Walter
518,00 €
Produktnummer:
WA-5041694
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Feinbohr-Kurzklemmhalter FL717"
Feinbohr-Kurzklemmhalter FR/FL 717 • metrisch • links • κ=95° • Dc(min)=28mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | FL717 |
| Mögliche Wendeschneidplatten | Type | CC .. 0602 .. |
| Minimaler Schnittdurchmesser | Dc min | 28 mm |
| Verbindungsdurchmesser | d8 | 4,5 mm |
| Funktionale Breite | f | 16 mm |
| Spitzenhöhe | h1 | 8,5 mm |
| Aufnahmenabstand | l13 | 9,3 mm |
| Gesamtlänge | l1 | 49,5 mm |
| Höhe Befestigungsloch | t | 1 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTGTI - Cartridge for turning - indexable | ||
| Masse (Gewicht) | WT | 0,081 kg |
| Nach DIN4000-175-6 - Kurzklemmhalter | ||
| Funktionsbreite | A2 | 16 mm |
| Funktionslänge | A3 | 45,5 mm |
| Funktionshöhe | A4 | 8,5 mm |
| Kopflänge | B1 | 14,7 mm |
| Nachschleifrestmenge | B5 | 49,5 mm |
| Bildkennung | BLD | 6 |
| Aufnahmetyp, maschinenseitig | C11 | KKW |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 085L |
| Schaftbreite | C8 | 14 mm |
| Masse (Gewicht) | D7 | 0,081 kg |
| Einstellwinkel | E1 | 95 ° |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Länge Einstellschraube | G10 | 12 mm |
| Abstand Bohrung 1 | G4 | 9,25 mm |
| Durchmesser Befestigungsbohrung | G6 | 4,5 mm |
| Höhe Befestigungsbohrung | G8 | 1 mm |
| Verstellbereich | G9 | 0,01 mm |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | FL717 |
| Firmenkennung | J3 | W |
| Bezeichnung Schneidplatte | J42 | CCMT 06 02 00 RE=0 |
| Trennstellenkodierung Maschinenseitig | J6 | KKW01C085L$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
