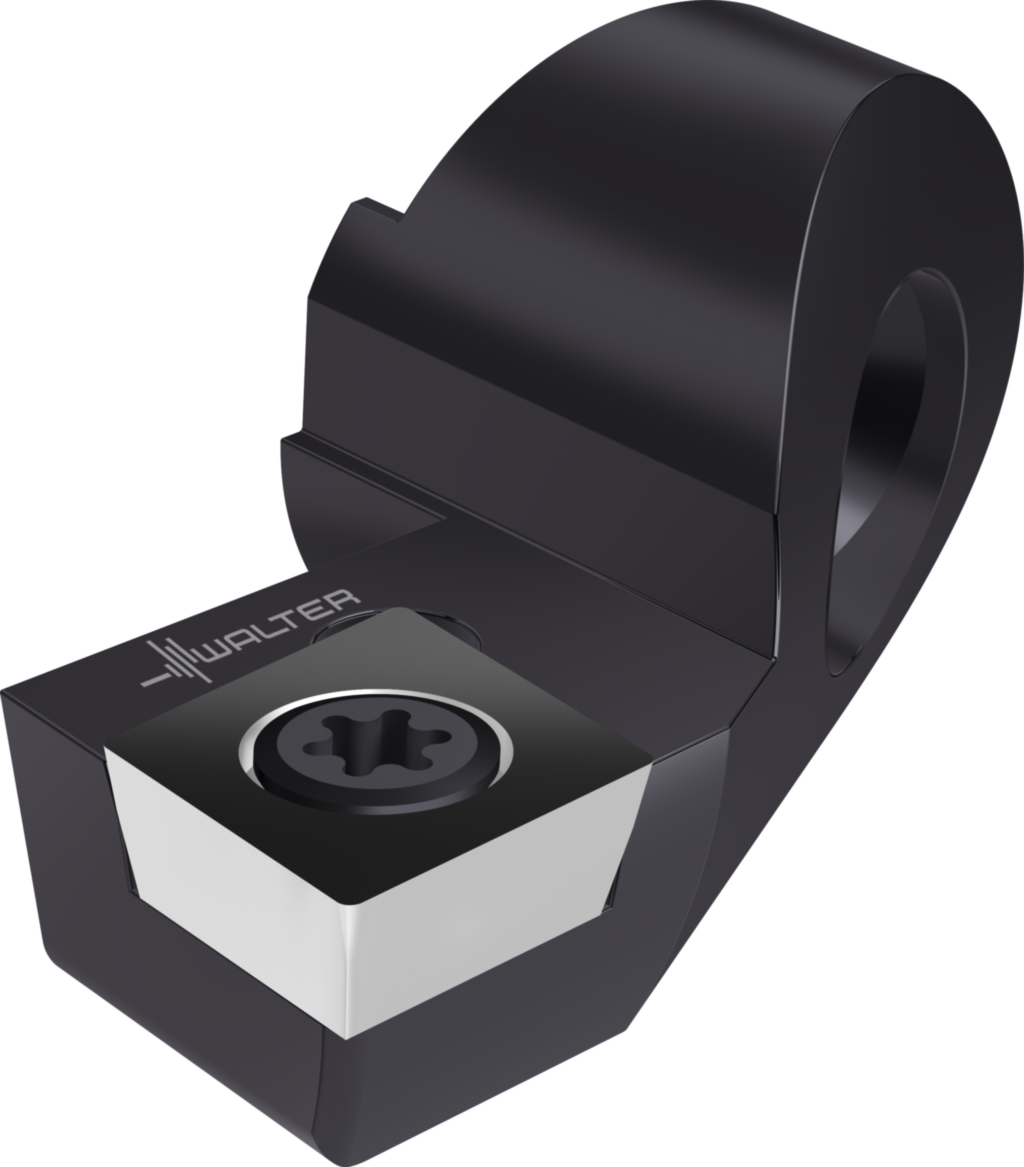

Feinbohrkassette CP.. Wendeschneidplatte EB321.CP05
Walter
132,00 €
Produktnummer:
WA-5008192
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Feinbohrkassette CP.. Wendeschneidplatte EB321.CP05"

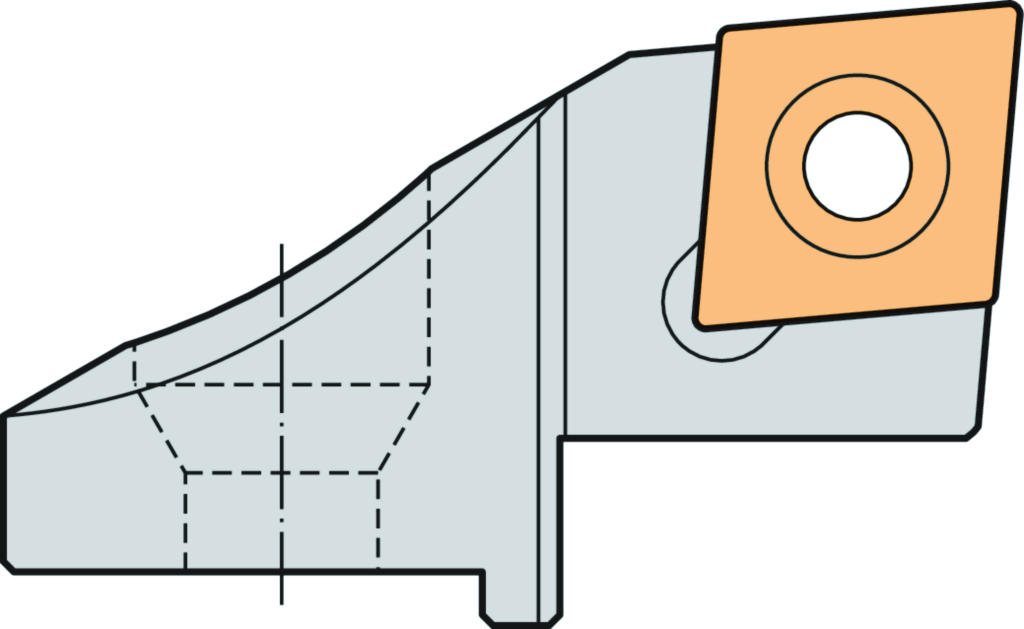

Feinbohrkassette CP.. Wendeschneidplatte • κ=95°
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB321.CP05 |
| Mögliche Wendeschneidplatten | Type | CP .. 0502 .. |
| Funktionale Länge | l4 | 14 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBCI - Cartridge - Built in tool for boring - Cartridge - indexable | ||
| Werkzeugausführung | BMC | S |
| Orthogonalspanwinkel | GAMO | 0 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 5,1 |
| Schneidplattenausführung | IH | R |
| Trennstellenkodierung Schneidplatte | IIC | WR$$CP0502**3R***** |
| Einstellwinkel | KAPR | 95 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 13,8 |
| Nachschleifrestmenge | OAL | 19 |
| Schneidplattenformcode | SC | C |
| Bildkennung | TSYCISO | EB100-FB-CAR-CP |
| Funktionsbreite | WF | 5,62 |
| Masse (Gewicht) | WT | 0,017 |
| Nach DIN4000-175-12 - Schneidenträger, verstellbar | ||
| Funktionslänge | A3 | 13,8 mm |
| Kraglänge | B3 | 13,8 mm |
| Nachschleifrestmenge | B5 | 19 mm |
| Bildkennung | BLD | 12 |
| Masse (Gewicht) | D7 | 0,017 kg |
| Einstellwinkel | E1 | 95 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte | F5 | S |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB321.CP05 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CP0502003****** |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
