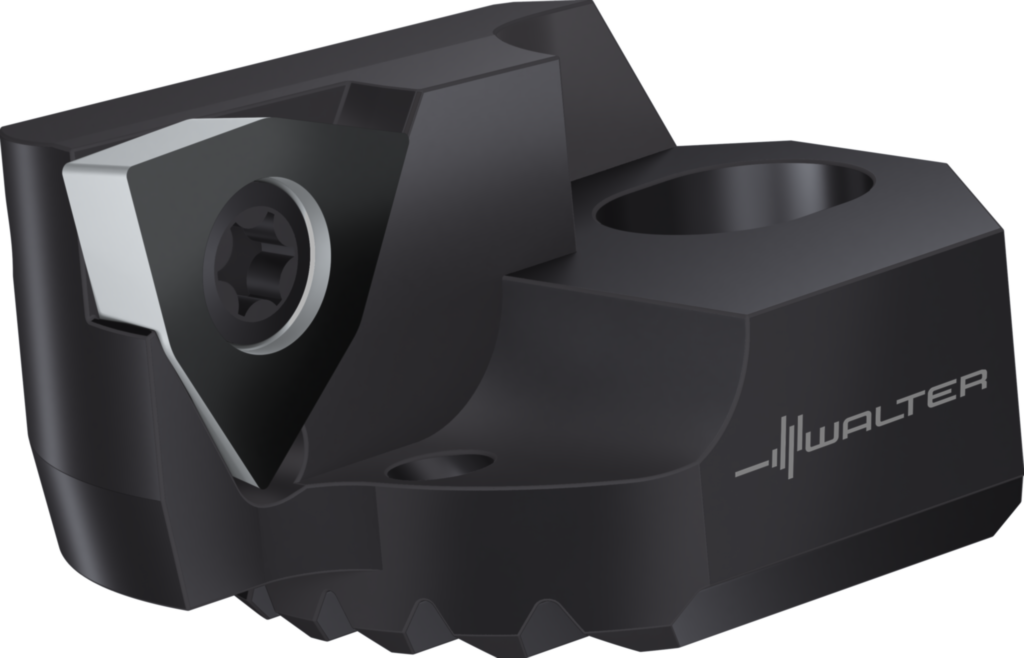

Feinbohrkassette Digital EB624.WC04
Walter
247,00 €
Produktnummer:
WA-5336234
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Feinbohrkassette Digital EB624.WC04"

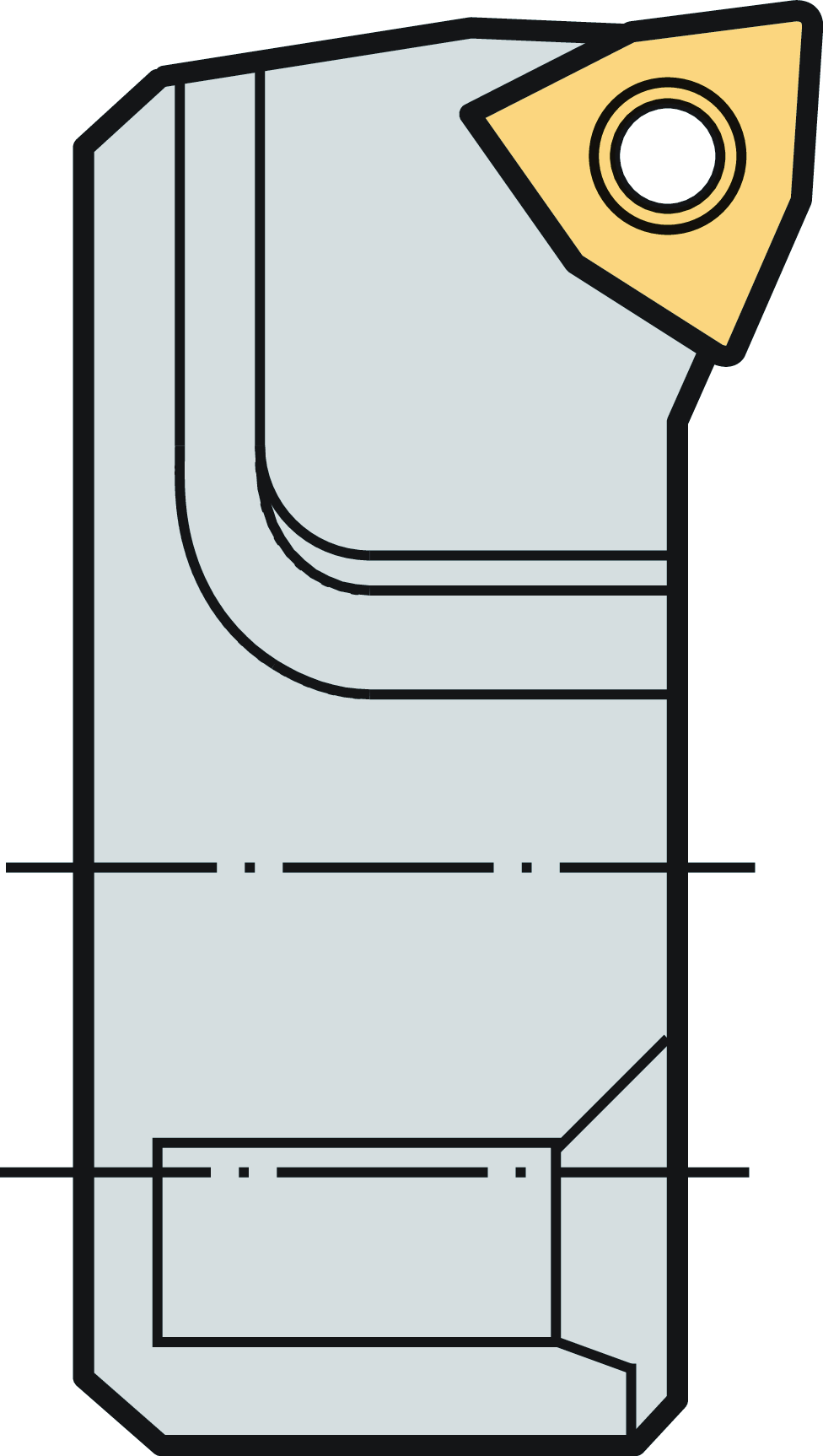

Feinbohrkassette Digital • κ=93°
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB624.WC04 |
| Mögliche Wendeschneidplatten | Type | WC .. 0402 .. |
| Funktionale Länge | l4 | 12 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPBORCW - Adaptor for boring tool - Cover and counterweight | ||
| Werkzeugausführung | BMC | S |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 12 |
| Kraglänge | LPR | 12 |
| Nachschleifrestmenge | OAL | 12,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | 12 |
| Funktionsbreite | WF | 14,8 |
| Masse (Gewicht) | WT | 0,04 |
| Abstand XY-Ebene werkstückseitig | XYWD | -12 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -14,8 |
| Nach DIN4000-175-12 - Schneidenträger, verstellbar | ||
| Funktionslänge | A3 | 12 mm |
| Kraglänge | B3 | 12 mm |
| Nachschleifrestmenge | B5 | 12,5 mm |
| Bildkennung | BLD | 12 |
| Masse (Gewicht) | D7 | 0,04 kg |
| Einstellwinkel | E1 | 93 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte | F5 | S |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB624.WC04 |
| Firmenkennung | J3 | W |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
