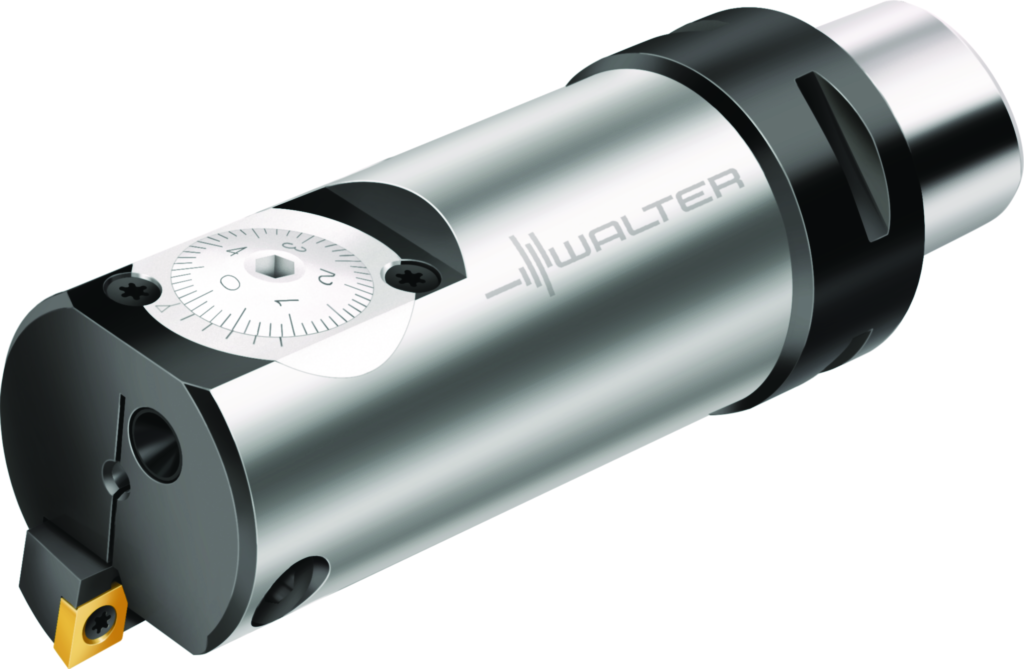

Feinbohrwerkzeug B3230.C6.110-153.Z1.CC06

Walter

1.807,00 €

Produktnummer: WA-6478677

Verfügbar - Mindestbestellmenge: 1 PCE

	P	M	K	N	S	H	O
B3230

Produktinformationen "Feinbohrwerkzeug B3230.C6.110-153.Z1.CC06"

Feinbohrwerkzeug B3230 • Walter Capto^TM ISO 26623 • metrisch • Dc=110-153mm

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B3230.C6.110-153.Z1.CC06
Mögliche Wendeschneidplatten	Type	CC .. 0602 ..
Gewicht	Gewicht	4,1 kg

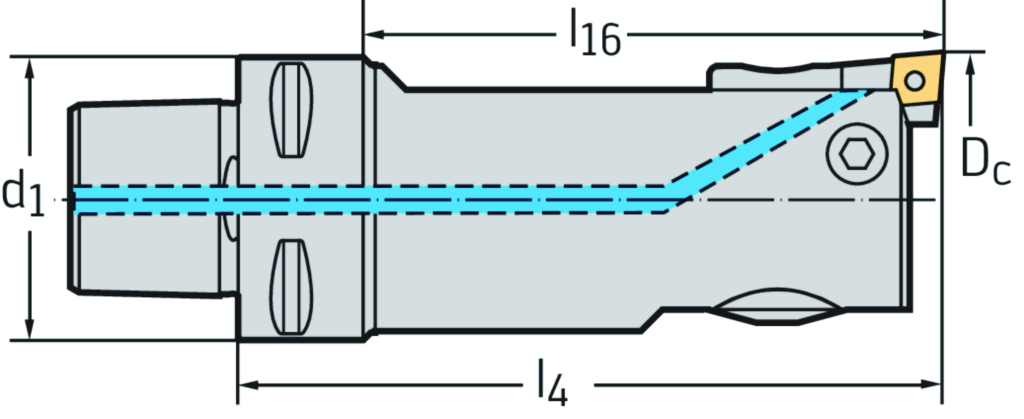

Maximaler Schnittdurchmesser	D_{c max}	153 mm
Minimaler Schnittdurchmesser	D_{c min}	110 mm
Verbindungsgrößen-Code	d1	C6
Verbindungsdurchmesser	d₁	63 mm
Funktionale Länge	l₄	110 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	4,078 kg
Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe
Schneidendurchmesser, min	A11	110 mm
Schneidendurchmesser 2	A12	153 mm
Kraglänge	B3	110 mm
Nachschleifrestmenge	B5	148 mm
Funktionslänge	B71	110 mm
Bildkennung	BLD	10
Aufnahmetyp, maschinenseitig	C11	CCS
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	630
Aufnahmedurchmesser, maschinenseitig	C3	63 mm
Schaftlänge	C4	38 mm
Drehzahl, max.	D6	2390 1/min
Masse (Gewicht)	D7	4,078 kg
Einstellwinkel	E1	93 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	1
Anzahl wirksamer Schneiden, stirnseitig	F22	1
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	1
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B3230.C6.110-153.Z1.CC06
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	ISO$CC0602003****08
Trennstellenkodierung Maschinenseitig	J6	CCS01C0630$$$$
Datenträger	J7	0
Bearbeitungsverfahren	J8	BAB
Kraglänge	LPR	110 mm
Normnummer Sachmerkmal	NSM	DIN4000-84
Nachschleifrestmenge	OAL	148 mm
