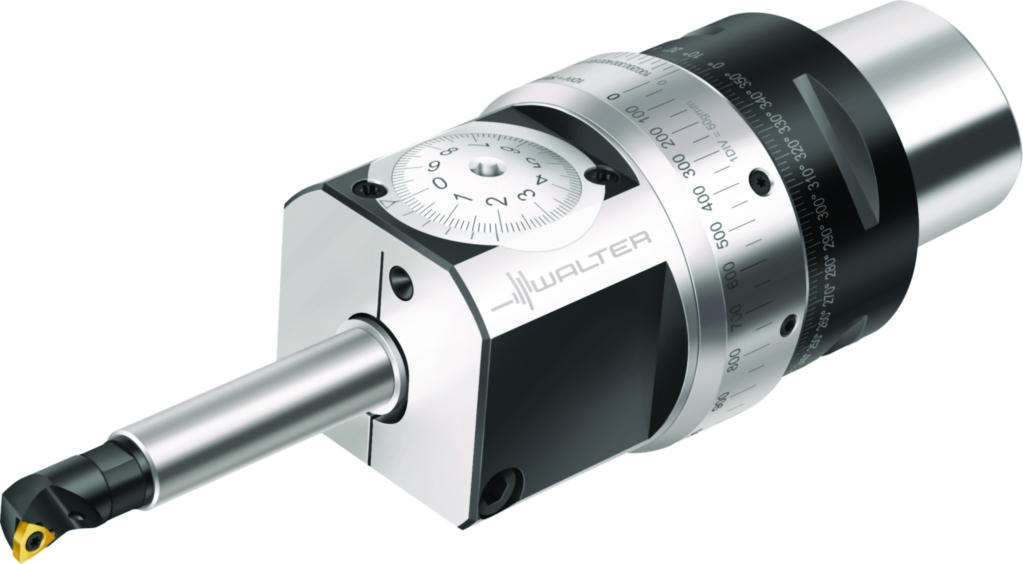

Feinbohrwerkzeug B3230.C6.14-16.Z1.WC03.S
Walter
1.781,00 €
Produktnummer:
WA-6474787
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B3230 |
Produktinformationen "Feinbohrwerkzeug B3230.C6.14-16.Z1.WC03.S"
Feinbohrwerkzeug B3230 • Walter CaptoTM ISO 26623 • metrisch • Dc=14-17mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B3230.C6.14-16.Z1.WC03.S |
| Mögliche Wendeschneidplatten | Type | WC .. 0302 .. |
| Gewicht | Gewicht | 2 kg |
| Maximaler Schnittdurchmesser | Dc max | 16,5 mm |
| Minimaler Schnittdurchmesser | Dc min | 13,8 mm |
| Schneidenlänge | Lc | 34.0–60.0 |
| Verbindungsgrößen-Code | d1 | C6 |
| Verbindungsdurchmesser | d1 | 63 mm |
| Maximale Länge | l6 max | 2 |
| Minimale Länge | l6 min | 2 |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 1,975 kg |
| Nach DIN4000-84-9 - Ausbohrkopf, einschneidig als Komplettbaugruppe | ||
| Schneidendurchmesser, min | A11 | 13,8 mm |
| Schneidendurchmesser 2 | A12 | 16,5 mm |
| Kraglänge | B3 | 142 mm |
| Nutzlänge, max. | B4 | 60 mm |
| Nachschleifrestmenge | B5 | 180 mm |
| Funktionslänge | B71 | 116 mm |
| Bildkennung | BLD | 9 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 63 mm |
| Schaftlänge | C4 | 38 mm |
| Drehzahl, max. | D6 | 1440 1/min |
| Masse (Gewicht) | D7 | 1,975 kg |
| Einstellwinkel | E1 | 93 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 1 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B3230.C6.14-16.Z1.WC03.S |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$WC0302003****** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0630$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
