Feinbohrwerkzeug B3230.N3.033-041.Z1.CP05
Walter
1.349,00 €
Produktnummer:
WA-5007718
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B3230 |
Produktinformationen "Feinbohrwerkzeug B3230.N3.033-041.Z1.CP05"

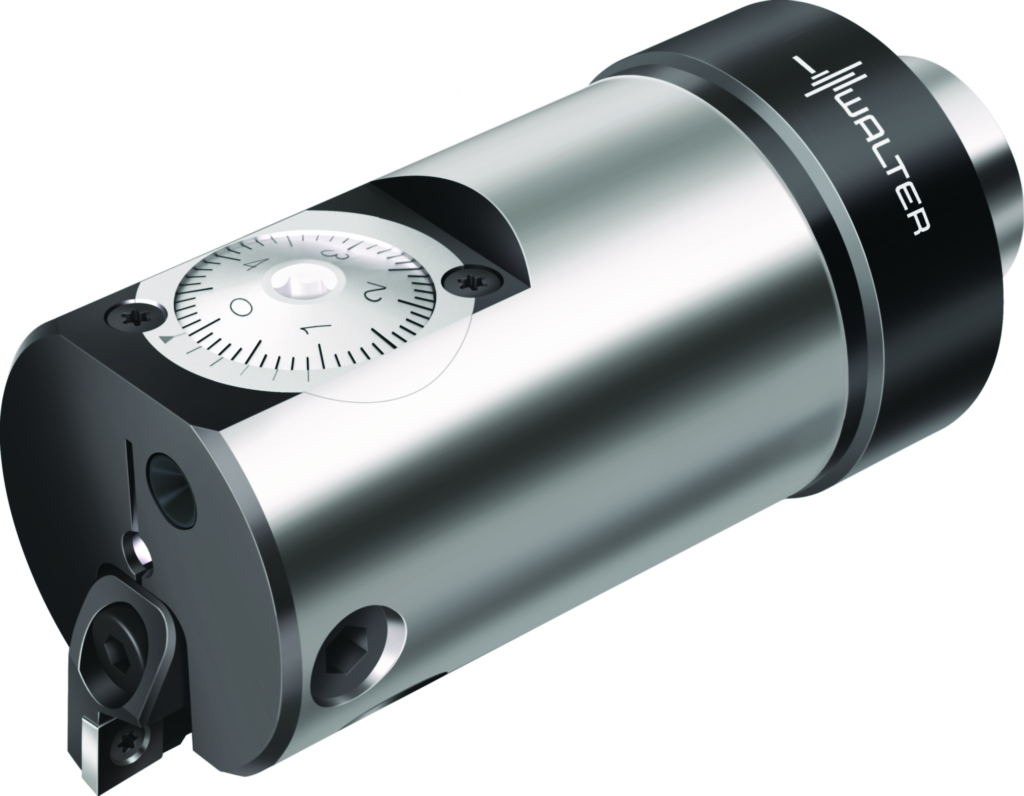

Feinbohrwerkzeug B3230 • Modulare Aufnahme NCT • metrisch • Dc=33-41mm

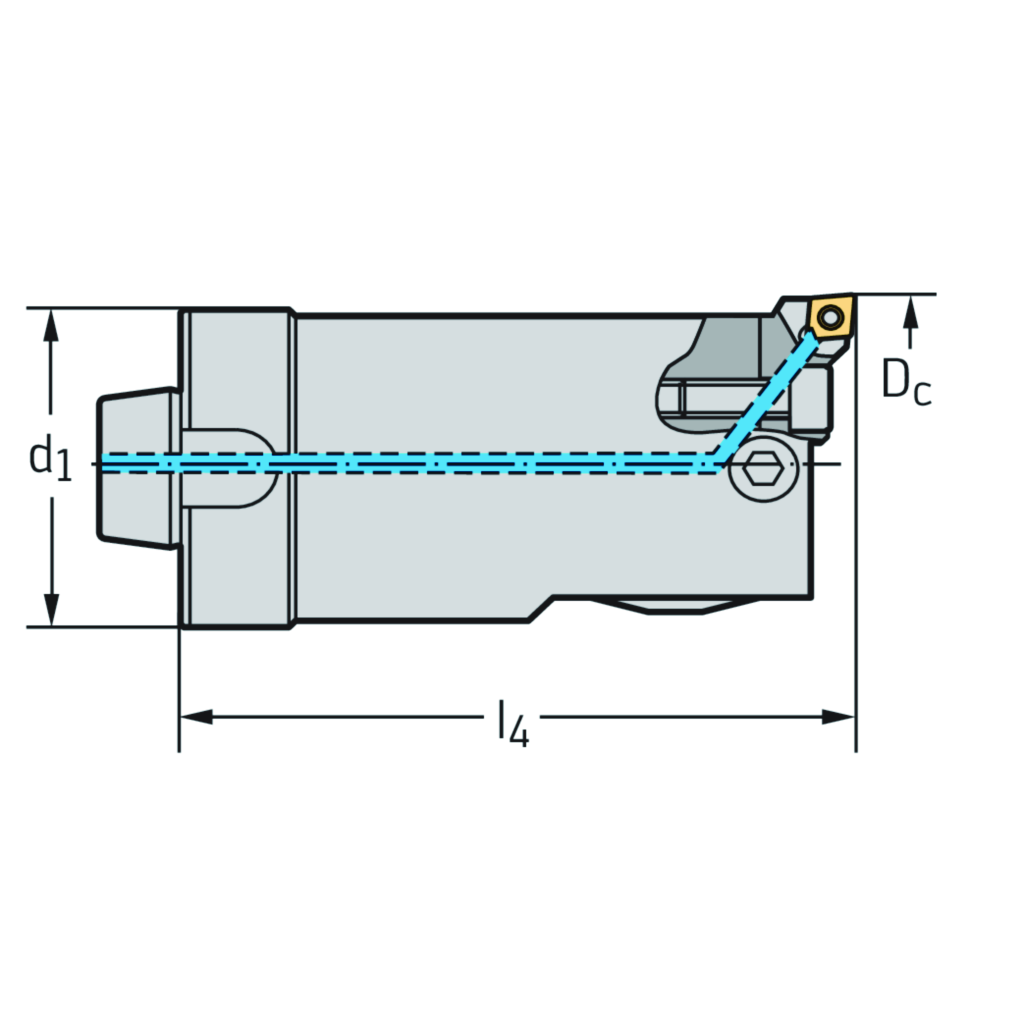

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B3230.N3.033-041.Z1.CP05 |
| Mögliche Wendeschneidplatten | Type | CP .. 0502 .. |
| Gewicht | Gewicht | 0,4 kg |
| Maximaler Schnittdurchmesser | Dc max | 41 mm |
| Minimaler Schnittdurchmesser | Dc min | 33 mm |
| Verbindungsgrößen-Code | d1 | 32 |
| Verbindungsdurchmesser | d1 | 32 mm |
| Funktionale Länge | l4 | 80 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 0,416 kg |
| Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe | ||
| Schneidendurchmesser, min | A11 | 33 mm |
| Schneidendurchmesser 2 | A12 | 41 mm |
| Kraglänge | B3 | 80 mm |
| Nachschleifrestmenge | B5 | 87 mm |
| Funktionslänge | B71 | 80 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Schaftlänge | C4 | 7 mm |
| Drehzahl, max. | D6 | 8100 1/min |
| Masse (Gewicht) | D7 | 0,416 kg |
| Einstellwinkel | E1 | 93 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 1 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B3230.N3.033-041.Z1.CP05 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CP0502003****** |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0320$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Kraglänge | LPR | 80 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
| Nachschleifrestmenge | OAL | 87 mm |
