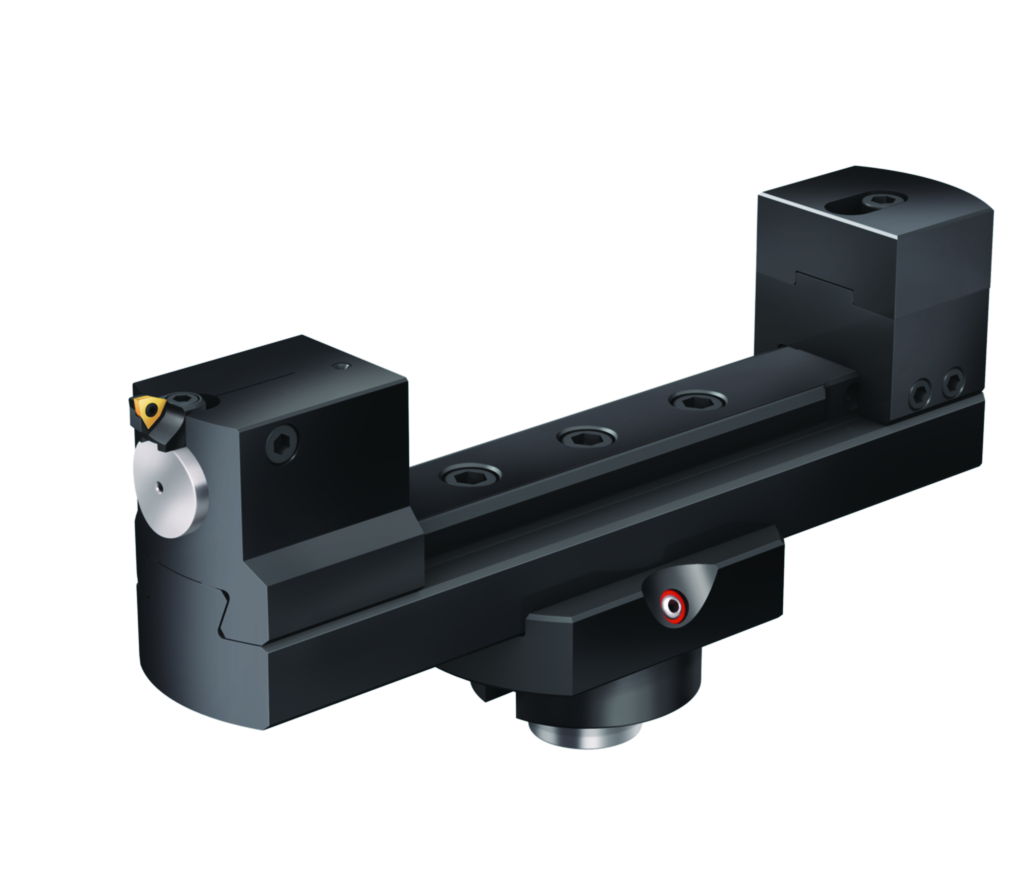

Feinbohrwerkzeug B3234.N8.150-220.Z1.WC05
Walter
3.262,00 €
Produktnummer:
WA-5233050
Verfügbar - Mindestbestellmenge: 1 PCE
Brücke aus Aluminium
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B3234 |
Produktinformationen "Feinbohrwerkzeug B3234.N8.150-220.Z1.WC05"
Feinbohrwerkzeug B3234 • Modulare Aufnahme NCT • metrisch • Dc=150-220mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B3234.N8.150-220.Z1.WC05 |
| Mögliche Wendeschneidplatten | Type | WC .. 0503 .. |
| Gewicht | Gewicht | 7,8 kg |
| Maximaler Schnittdurchmesser | Dc max | 220 mm |
| Minimaler Schnittdurchmesser | Dc min | 150 mm |
| Verbindungsgrößen-Code | d1 | 80 |
| Verbindungsdurchmesser | d1 | 80 mm |
| Funktionale Länge | l4 | 150 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 7,808 kg |
| Nach DIN4000-84-1 - Einschneiderbrückenwerkzeuge (Innenbearbeitung) als Komplettbaugruppe | ||
| Schneidendurchmesser, min | A11 | 150 mm |
| Schneidendurchmesser 2 | A12 | 220 mm |
| Kraglänge | B3 | 150 mm |
| Nachschleifrestmenge | B5 | 168 mm |
| Funktionslänge | B71 | 150 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 18 mm |
| Drehzahl, max. | D6 | 1440 1/min |
| Masse (Gewicht) | D7 | 7,808 kg |
| Einstellwinkel | E1 | 93 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 1 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B3234.N8.150-220.Z1.WC05 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$WC0503003****** |
| Bezeichnung Schneidplatte | J42 | WCMT 05 03 04 |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0800$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Kraglänge | LPR | 150 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
| Nachschleifrestmenge | OAL | 168 mm |
