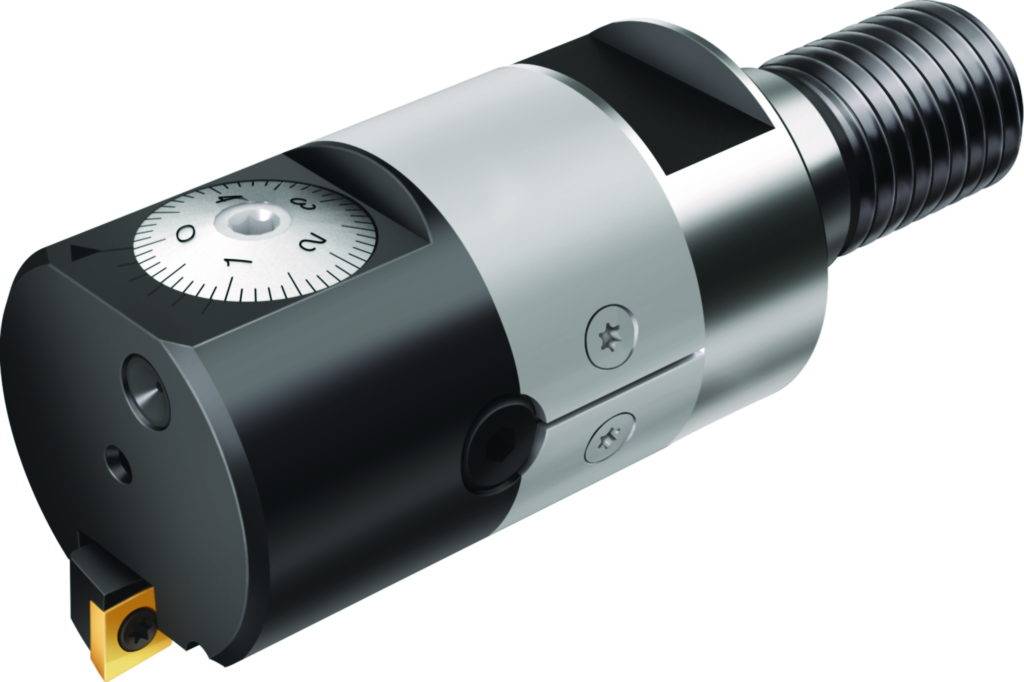

Feinbohrwerkzeug B4030.T28.33-41.Z1.CP05
Walter
1.547,00 €
Produktnummer:
WA-5099462
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B4030 |
Produktinformationen "Feinbohrwerkzeug B4030.T28.33-41.Z1.CP05"
Feinbohrwerkzeug B4030 • ScrewFit • metrisch • Dc=33-41mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B4030.T28.33-41.Z1.CP05 |
| Mögliche Wendeschneidplatten | Type | CP .. 0502 .. |
| Gewicht | Gewicht | 0,3 kg |
| Maximaler Schnittdurchmesser | Dc max | 41 mm |
| Minimaler Schnittdurchmesser | Dc min | 33 mm |
| Verbindungsgrößen-Code | d1 | T28 |
| Verbindungsdurchmesser | d1 | 28 mm |
| Funktionale Länge | l4 | 55 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 0,282 kg |
| Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe | ||
| Schneidendurchmesser, min | A11 | 33 mm |
| Schneidendurchmesser 2 | A12 | 41 mm |
| Kraglänge | B3 | 55 mm |
| Nachschleifrestmenge | B5 | 84 mm |
| Funktionslänge | B71 | 55 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | SAW |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 280 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 28 mm |
| Drehzahl, max. | D6 | 15000 1/min |
| Masse (Gewicht) | D7 | 0,282 kg |
| Einstellwinkel | E1 | 95 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 1 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B4030.T28.33-41.Z1.CP05 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CP0502003****** |
| Trennstellenkodierung Maschinenseitig | J6 | SAW01C0280$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Kraglänge | LPR | 55 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
| Nachschleifrestmenge | OAL | 84 mm |
