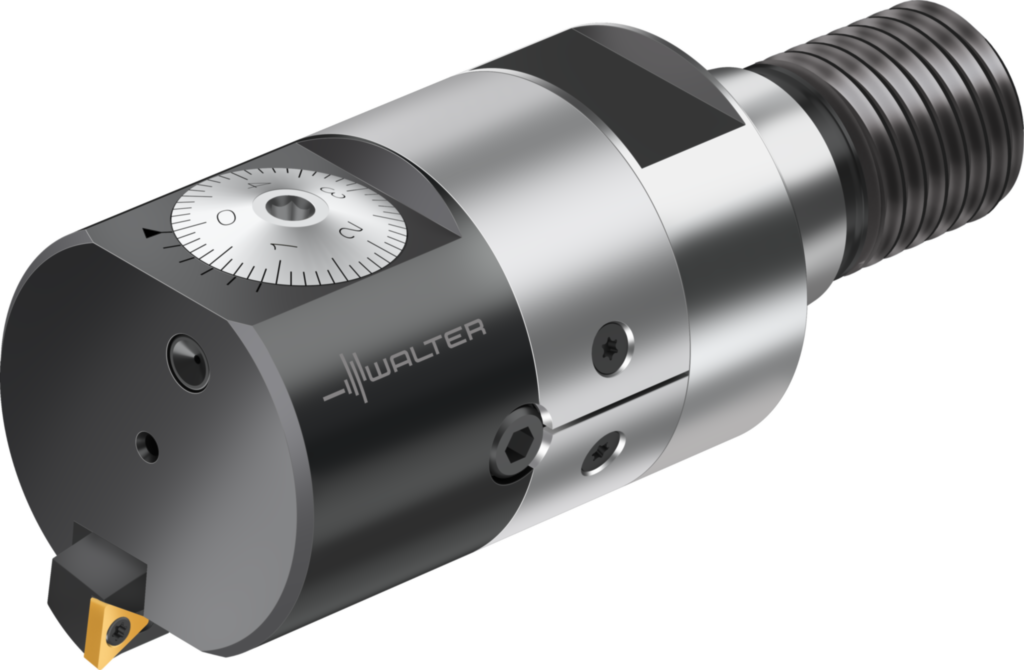

Feinbohrwerkzeug B4030.T36.41-55.Z1.TC06
Walter
1.595,00 €
Produktnummer:
WA-7649541
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B4030 |
Produktinformationen "Feinbohrwerkzeug B4030.T36.41-55.Z1.TC06"
Feinbohrwerkzeug B4030 • ScrewFit • metrisch • Dc=41-55mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B4030.T36.41-55.Z1.TC06 |
| Mögliche Wendeschneidplatten | Type | TC .. 06T1 .. |
| Gewicht | Gewicht | 0,6 kg |
| Maximaler Schnittdurchmesser | Dc max | 55 mm |
| Minimaler Schnittdurchmesser | Dc min | 41 mm |
| Verbindungsgrößen-Code | d1 | T36 |
| Verbindungsdurchmesser | d1 | 36 mm |
| Funktionale Länge | l4 | 65 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 0,586 kg |
| Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe | ||
| Schneidendurchmesser, min | A11 | 41 mm |
| Schneidendurchmesser 2 | A12 | 55 mm |
| Kraglänge | B3 | 65 mm |
| Nachschleifrestmenge | B5 | 100 mm |
| Funktionslänge | B71 | 65 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | SAW |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 360 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 36 mm |
| Drehzahl, max. | D6 | 10000 1/min |
| Masse (Gewicht) | D7 | 0,586 kg |
| Einstellwinkel | E1 | 93 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 1 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B4030.T36.41-55.Z1.TC06 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$TC06T1003****04 |
| Bezeichnung Schneidplatte | J42 | TCMT 06 T1 00 RE=0 |
| Trennstellenkodierung Maschinenseitig | J6 | SAW01C0360$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
