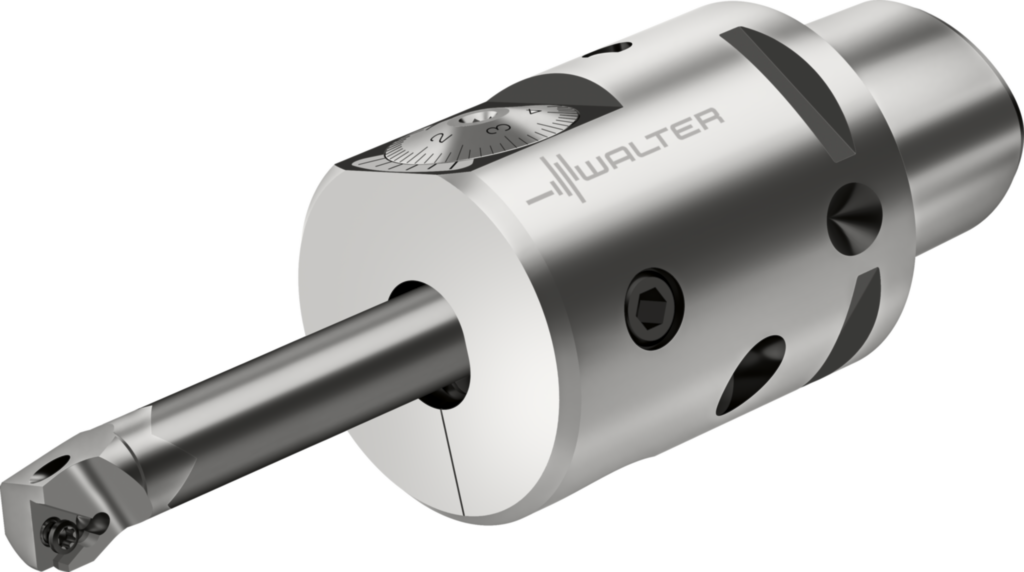

Feinbohrwerkzeug B5110-012-014-C3-TC06

Walter

1.248,00 €

Produktnummer: WA-8218029

Auf Anfrage - Mindestbestellmenge: 1 PCE

Durchmesser-Einstellung in mm und Inch

	P	M	K	N	S	H	O
B5110

Produktinformationen "Feinbohrwerkzeug B5110-012-014-C3-TC06"

Feinbohrwerkzeug B5110 • Walter Capto^TM ISO 26623 • metrisch • Dc=12-14mm

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B5110-012-014-C3-TC06
Mögliche Wendeschneidplatten	Type	TC .. 06T1 ..
Gewicht	Gewicht	0,3 kg
Maximaler Schnittdurchmesser	D_{c max}	14 mm
Minimaler Schnittdurchmesser	D_{c min}	12 mm
Schneidenlänge	L_c	40 mm
Verbindungsgrößen-Code	d1	C3
Verbindungsdurchmesser	d₁	32 mm
Funktionale Länge	l₄	81 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	0,3 kg
Nach DIN4000-84-9 - Ausbohrkopf, einschneidig als Komplettbaugruppe
Schneidendurchmesser, min	A11	12 mm
Schneidendurchmesser 2	A12	14 mm
Kraglänge	B3	81 mm
Nachschleifrestmenge	B5	100 mm
Funktionslänge	B71	81 mm
Bildkennung	BLD	9
Aufnahmetyp, maschinenseitig	C11	CCS
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	320
Aufnahmedurchmesser, maschinenseitig	C3	32 mm
Schaftlänge	C4	19 mm
Drehzahl, max.	D6	14000 1/min
Masse (Gewicht)	D7	0,3 kg
Verstellinkrement axial	D93	0,001
Verstellinkrement radial	D95	0,001
Einstellwinkel	E1	92 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	1
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	3
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B5110-012-014-C3-TC06
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	ISO$TC06T1003****04
Bezeichnung Schneidplatte	J42	TCMT 06 T1 00 RE=0
Trennstellenkodierung Maschinenseitig	J6	CCS01C0320$$$$
Datenträger	J7	0
Bearbeitungsverfahren	J8	BAB
Normnummer Sachmerkmal	NSM	DIN4000-84
