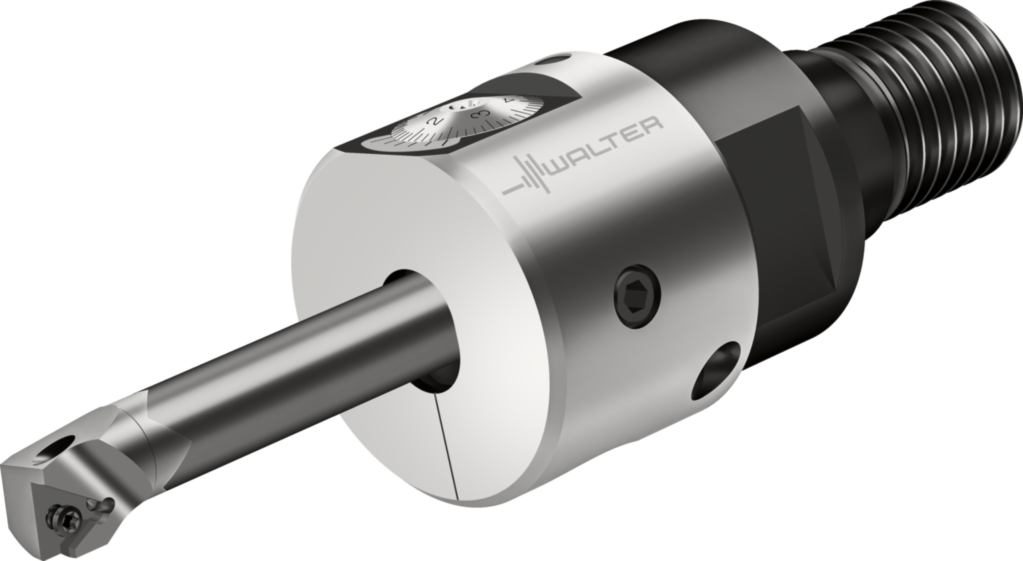

Feinbohrwerkzeug B5110-017-020-T36-TC09
Walter
1.248,00 €
Produktnummer:
WA-8218055
Auf Anfrage - Mindestbestellmenge: 1 PCE
Durchmesser-Einstellung in mm und Inch
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B5110 |
Produktinformationen "Feinbohrwerkzeug B5110-017-020-T36-TC09"
Feinbohrwerkzeug B5110 • ScrewFit • metrisch • Dc=17-20mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B5110-017-020-T36-TC09 |
| Mögliche Wendeschneidplatten | Type | TC .. 0902 .. |
| Gewicht | Gewicht | 0,6 kg |
| Maximaler Schnittdurchmesser | Dc max | 20 mm |
| Minimaler Schnittdurchmesser | Dc min | 17 mm |
| Schneidenlänge | Lc | 50 mm |
| Verbindungsgrößen-Code | d1 | T36 |
| Verbindungsdurchmesser | d1 | 36 mm |
| Funktionale Länge | l4 | 98 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable | ||
| Masse (Gewicht) | WT | 0,55 kg |
| Nach DIN4000-84-9 - Ausbohrkopf, einschneidig als Komplettbaugruppe | ||
| Schneidendurchmesser, min | A11 | 17 mm |
| Schneidendurchmesser 2 | A12 | 20 mm |
| Kraglänge | B3 | 98 mm |
| Nachschleifrestmenge | B5 | 133 mm |
| Funktionslänge | B71 | 98 mm |
| Bildkennung | BLD | 9 |
| Aufnahmetyp, maschinenseitig | C11 | SAW |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 360 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 36 mm |
| Drehzahl, max. | D6 | 10000 1/min |
| Masse (Gewicht) | D7 | 0,55 kg |
| Verstellinkrement axial | D93 | 0,001 |
| Verstellinkrement radial | D95 | 0,001 |
| Einstellwinkel | E1 | 92 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B5110-017-020-T36-TC09 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$TC0902003****04 |
| Bezeichnung Schneidplatte | J42 | TCMT 09 02 02 |
| Trennstellenkodierung Maschinenseitig | J6 | SAW01C0360$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
