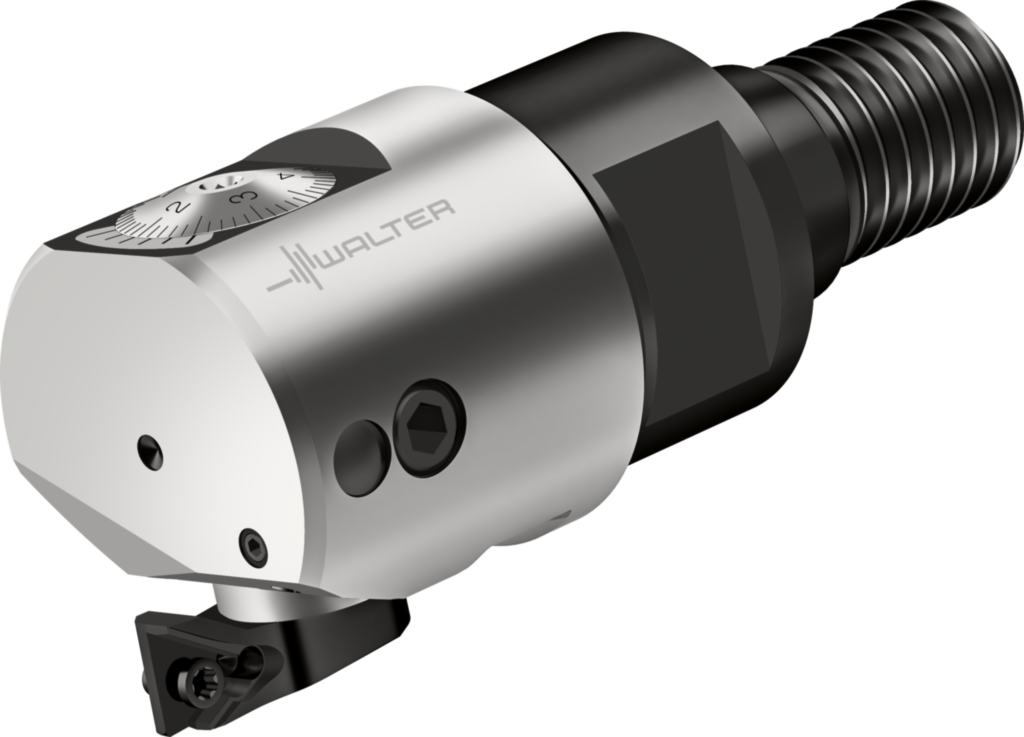

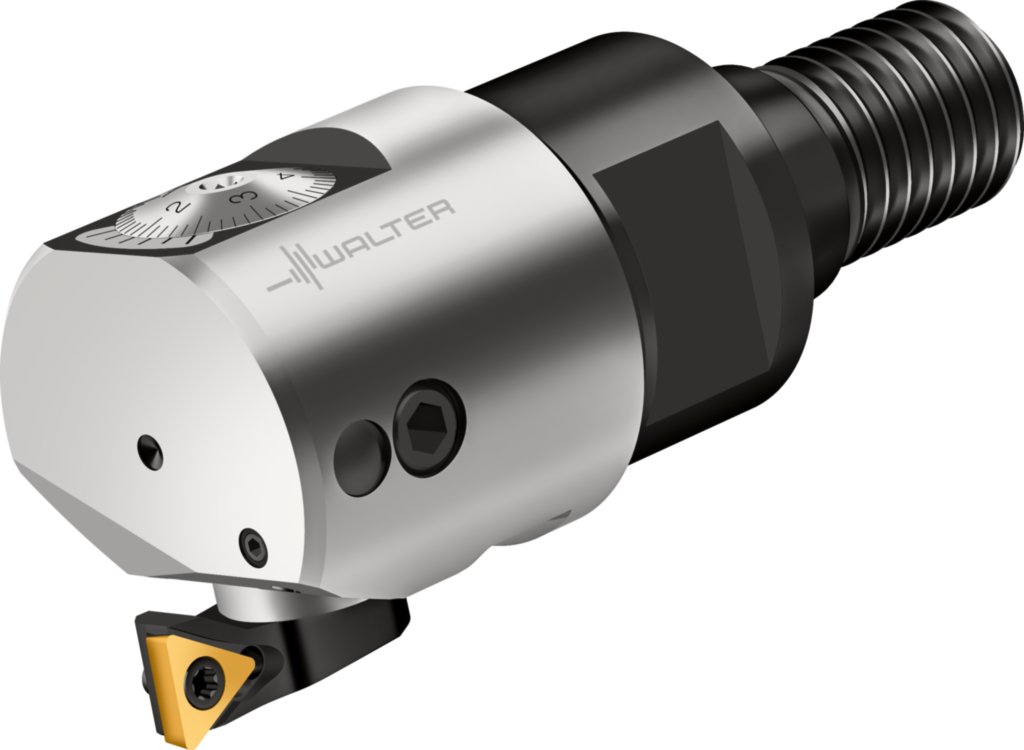

Feinbohrwerkzeug B5115-028-036-T22-TC06

Walter

1.226,00 €

Produktnummer: WA-8218087

Auf Anfrage - Mindestbestellmenge: 1 PCE

Durchmesser-Einstellung in mm und Inch

	P	M	K	N	S	H	O
B5115

Produktinformationen "Feinbohrwerkzeug B5115-028-036-T22-TC06"

Feinbohrwerkzeug B5115 • ScrewFit • metrisch • Dc=28-36mm

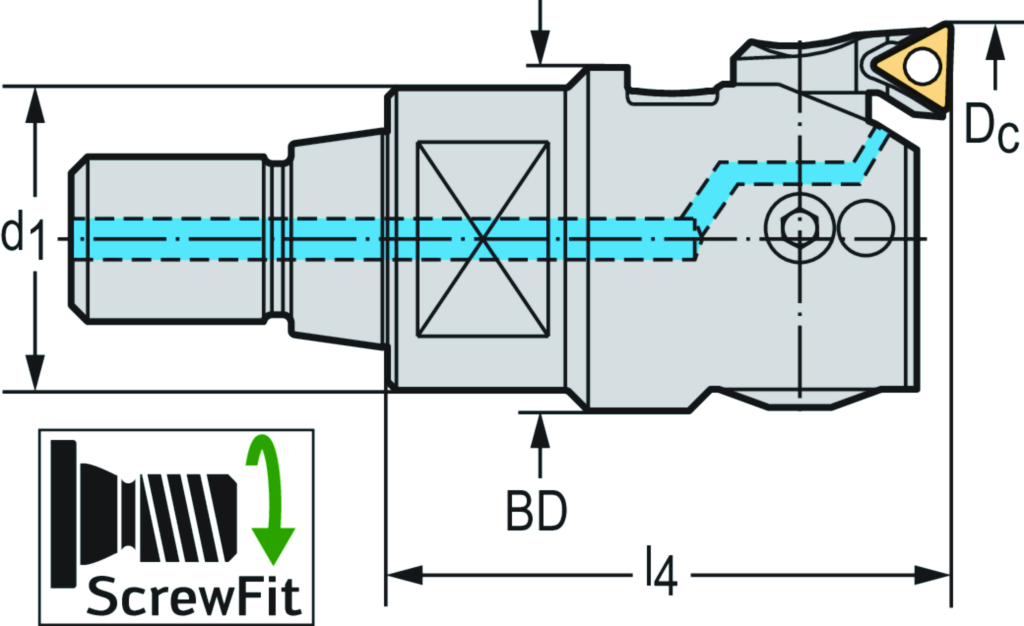

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B5115-028-036-T22-TC06
Mögliche Wendeschneidplatten	Type	TC .. 06T1 ..
Gewicht	Gewicht	0,1 kg
Körperdurchmesser	BD	25 mm
Maximaler Schnittdurchmesser	D_{c max}	36 mm
Minimaler Schnittdurchmesser	D_{c min}	28 mm
Verbindungsgrößen-Code	d₁	T22
Verbindungsdurchmesser	d₁	22 mm
Funktionale Länge	l₄	41 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	0,15 kg
Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe
Schneidendurchmesser, min	A11	28 mm
Schneidendurchmesser 2	A12	36 mm
Kraglänge	B3	41 mm
Nachschleifrestmenge	B5	64 mm
Funktionslänge	B71	41 mm
Bildkennung	BLD	10
Aufnahmetyp, maschinenseitig	C11	SAW
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	220
Aufnahmedurchmesser, maschinenseitig	C3	22 mm
Drehzahl, max.	D6	13642 1/min
Masse (Gewicht)	D7	0,15 kg
Verstellinkrement axial	D93	0,001
Verstellinkrement radial	D95	0,001
Einstellwinkel	E1	92 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	1
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	3
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B5115-028-036-T22-TC06
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	ISO$TC06T1003****04
Bezeichnung Schneidplatte	J42	TCMT 06 T1 00 RE=0
Trennstellenkodierung Maschinenseitig	J6	SAW01C0220$$$$
Datenträger	J7	0
Bearbeitungsverfahren	J8	BAB
Kraglänge	LPR	41 mm
Normnummer Sachmerkmal	NSM	DIN4000-84
Nachschleifrestmenge	OAL	64 mm
