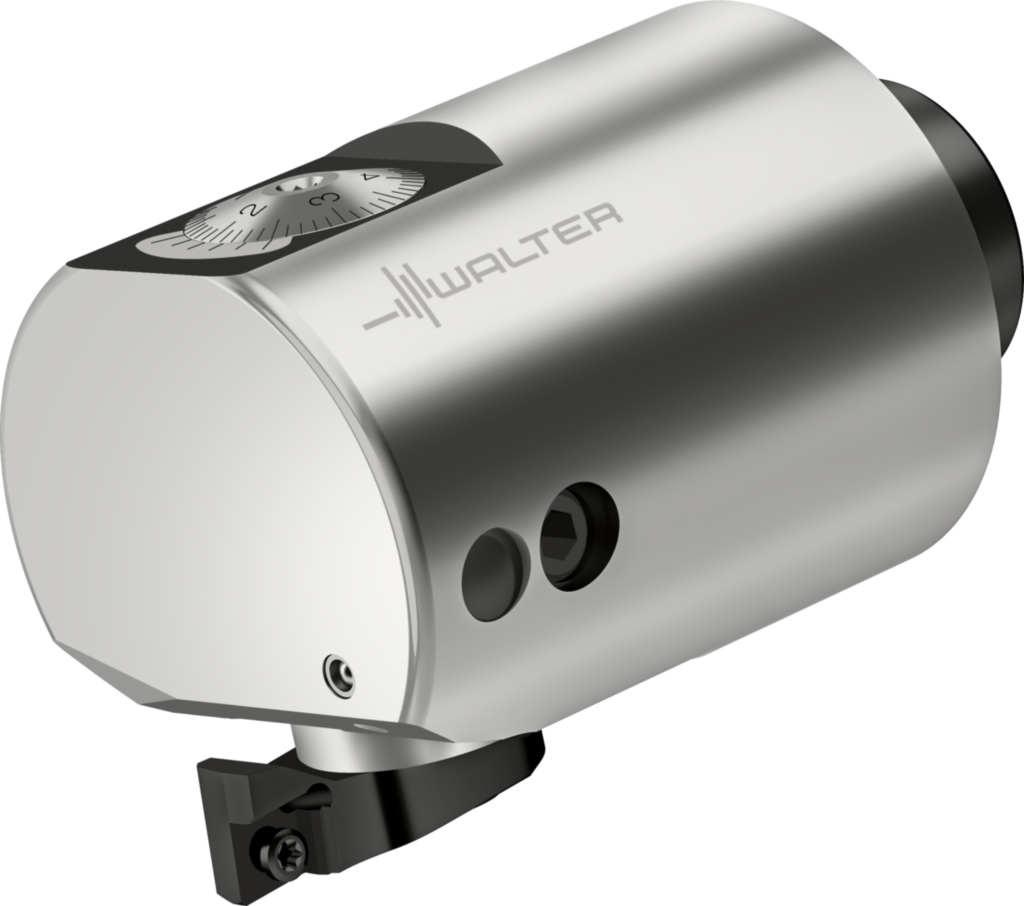

Feinbohrwerkzeug B5115-044-056-N4-CC06

Walter

1.382,00 €

Produktnummer: WA-8246818

Auf Anfrage - Mindestbestellmenge: 1 PCE

Durchmesser-Einstellung in mm und Inch

	P	M	K	N	S	H	O
B5115

Produktinformationen "Feinbohrwerkzeug B5115-044-056-N4-CC06"

Feinbohrwerkzeug B5115 • Modulare Aufnahme NCT • metrisch • Dc=44-56mm

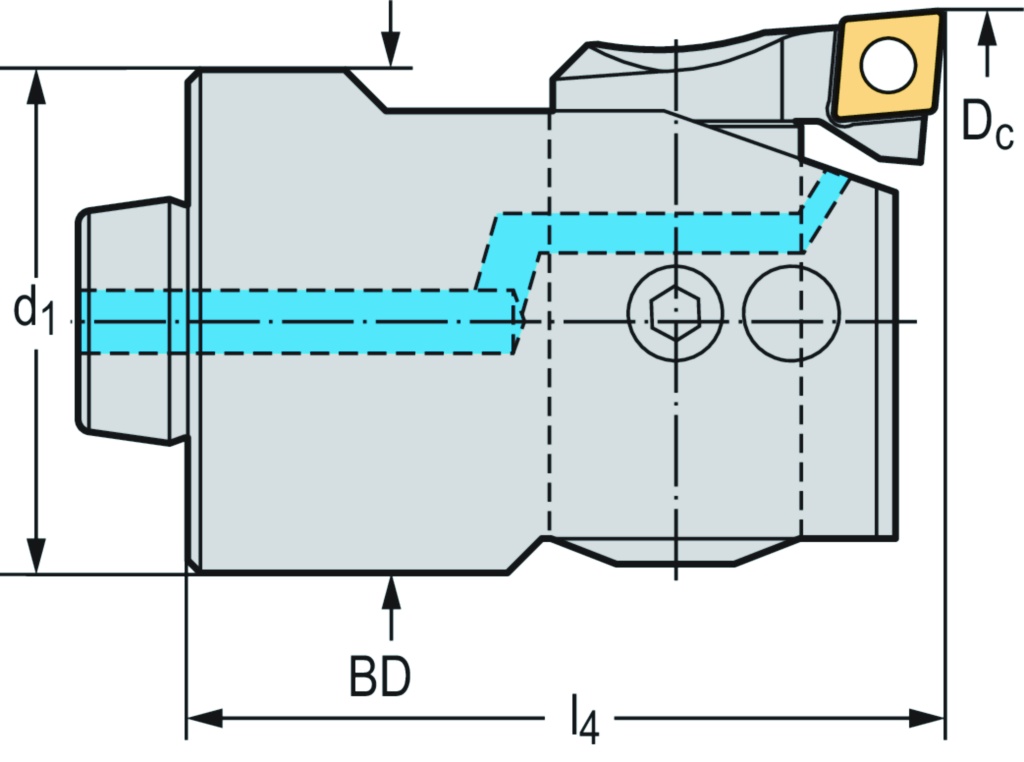

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B5115-044-056-N4-CC06
Mögliche Wendeschneidplatten	Type	CC .. 0602 ..
Gewicht	Gewicht	0,5 kg
Körperdurchmesser	BD	40 mm
Maximaler Schnittdurchmesser	D_{c max}	56 mm
Minimaler Schnittdurchmesser	D_{c min}	44 mm
Verbindungsgrößen-Code	d₁	40
Verbindungsdurchmesser	d₁	40 mm
Funktionale Länge	l₄	56 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	0,5 kg
Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe
Schneidendurchmesser, min	A11	44 mm
Schneidendurchmesser 2	A12	56 mm
Kraglänge	B3	56 mm
Nachschleifrestmenge	B5	68 mm
Funktionslänge	B71	56 mm
Bildkennung	BLD	10
Aufnahmetyp, maschinenseitig	C11	NCT
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	400
Aufnahmedurchmesser, maschinenseitig	C3	40 mm
Schaftlänge	C4	12 mm
Drehzahl, max.	D6	8681 1/min
Masse (Gewicht)	D7	0,5 kg
Verstellinkrement axial	D93	0,001
Verstellinkrement radial	D95	0,001
Einstellwinkel	E1	95 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	1
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	3
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B5115-044-056-N4-CC06
Firmenkennung	J3	W
	J41	ISO$CC0602003****08
Bezeichnung Schneidplatte	J42	CCMT 06 02 04
	J6	NCT01C0400$$$$
Datenträger	J7	0
	J8	BAB
Kraglänge	LPR	56 mm
Normnummer Sachmerkmal	NSM	DIN4000-84
Nachschleifrestmenge	OAL	68 mm
