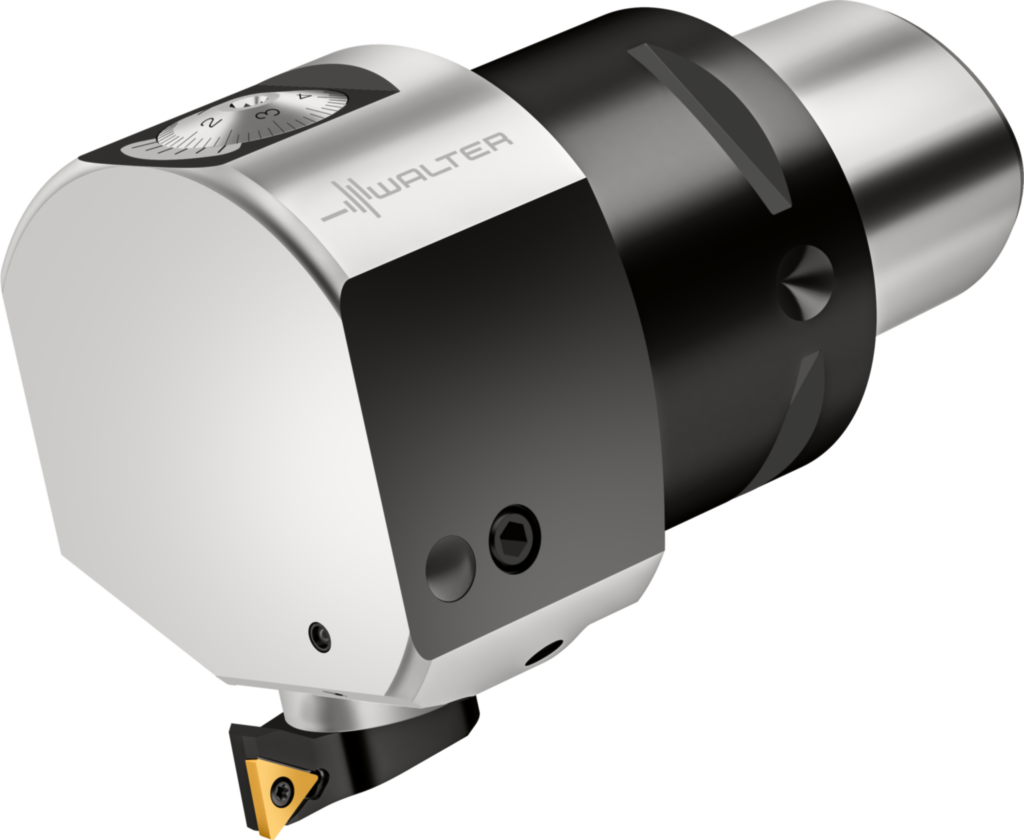

Feinbohrwerkzeug B5115-106-137-C8-TC11

Walter

1.382,00 €

Produktnummer: WA-8218066

Auf Anfrage - Mindestbestellmenge: 1 PCE

Durchmesser-Einstellung in mm und Inch

	P	M	K	N	S	H	O
B5115

Produktinformationen "Feinbohrwerkzeug B5115-106-137-C8-TC11"

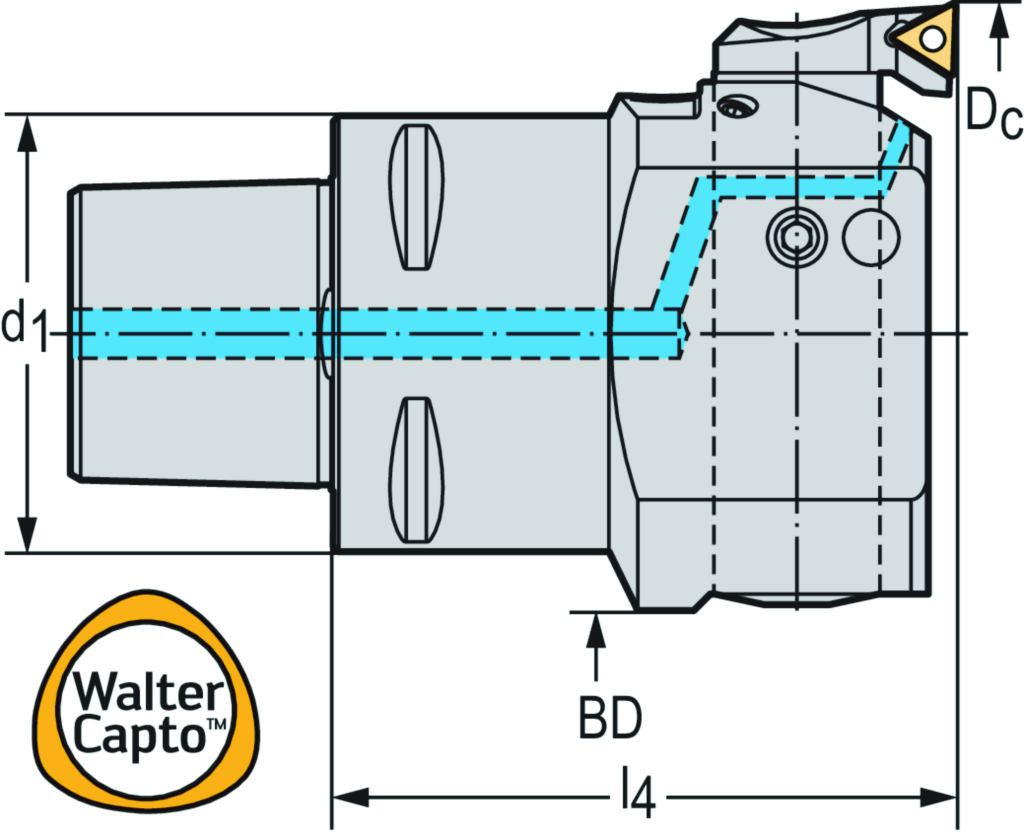

Feinbohrwerkzeug B5115 • Walter Capto^TM ISO 26623 • metrisch • Dc=106-137mm

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B5115-106-137-C8-TC11
Mögliche Wendeschneidplatten	Type	TC .. 1102 ..
Gewicht	Gewicht	4,3 kg
Körperdurchmesser	BD	100 mm
Maximaler Schnittdurchmesser	D_{c max}	137 mm
Minimaler Schnittdurchmesser	D_{c min}	106 mm
Verbindungsgrößen-Code	d₁	C8
Verbindungsdurchmesser	d₁	80 mm
Funktionale Länge	l₄	100 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	4,25 kg
Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe
Schneidendurchmesser, min	A11	106 mm
Schneidendurchmesser 2	A12	137 mm
Kraglänge	B3	100 mm
Nachschleifrestmenge	B5	148 mm
Funktionslänge	B71	100 mm
Bildkennung	BLD	10
Aufnahmetyp, maschinenseitig	C11	CCS
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	800
Aufnahmedurchmesser, maschinenseitig	C3	80 mm
Schaftlänge	C4	48 mm
Drehzahl, max.	D6	3604 1/min
Masse (Gewicht)	D7	4,25 kg
Verstellinkrement axial	D93	0,001
Verstellinkrement radial	D95	0,001
Einstellwinkel	E1	92 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	1
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	3
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B5115-106-137-C8-TC11
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	ISO$TC1102003****04
Bezeichnung Schneidplatte	J42	TCMT 11 02 00 RE=0
Trennstellenkodierung Maschinenseitig	J6	CCS01C0800$$$$
Datenträger	J7	0
Bearbeitungsverfahren	J8	BAB
Normnummer Sachmerkmal	NSM	DIN4000-84
