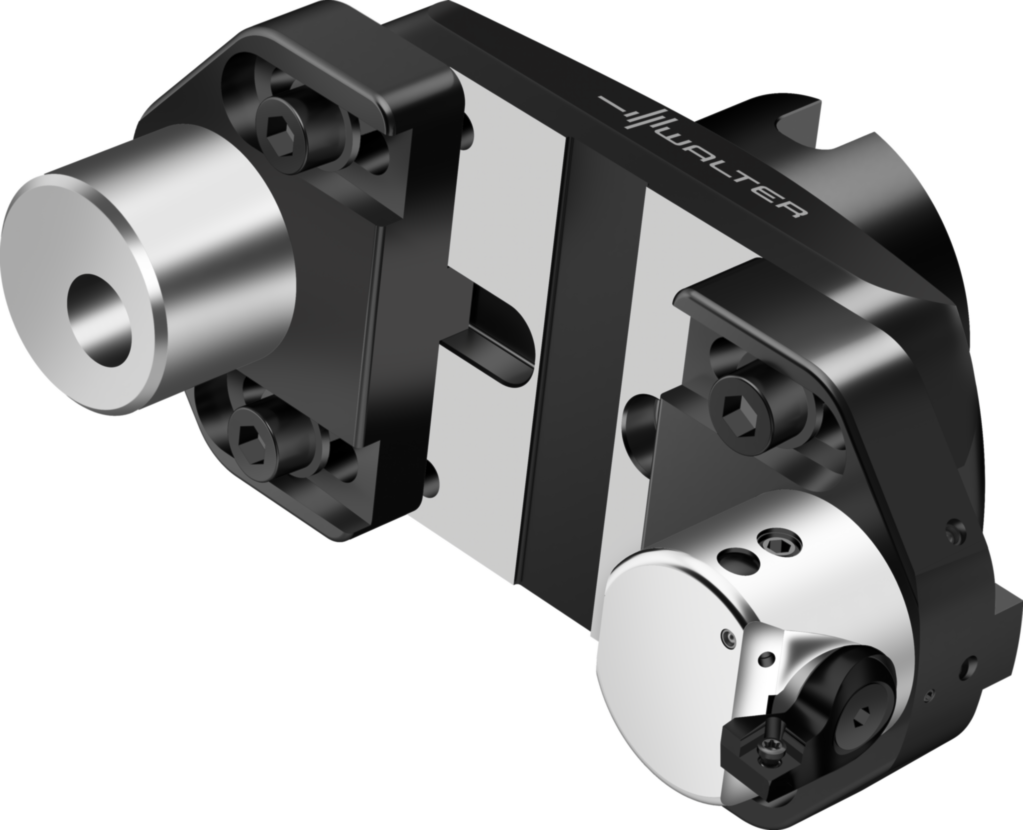

Feinbohrwerkzeug B5120-198-265-N8-CC09

Walter

3.197,00 €

Produktnummer: WA-8218113

Auf Anfrage - Mindestbestellmenge: 1 PCE

Durchmesser-Einstellung in mm und Inch
Grundkörper/Brücke auch bei B5460 und B5560 verwendbar

	P	M	K	N	S	H	O
B5120

Produktinformationen "Feinbohrwerkzeug B5120-198-265-N8-CC09"

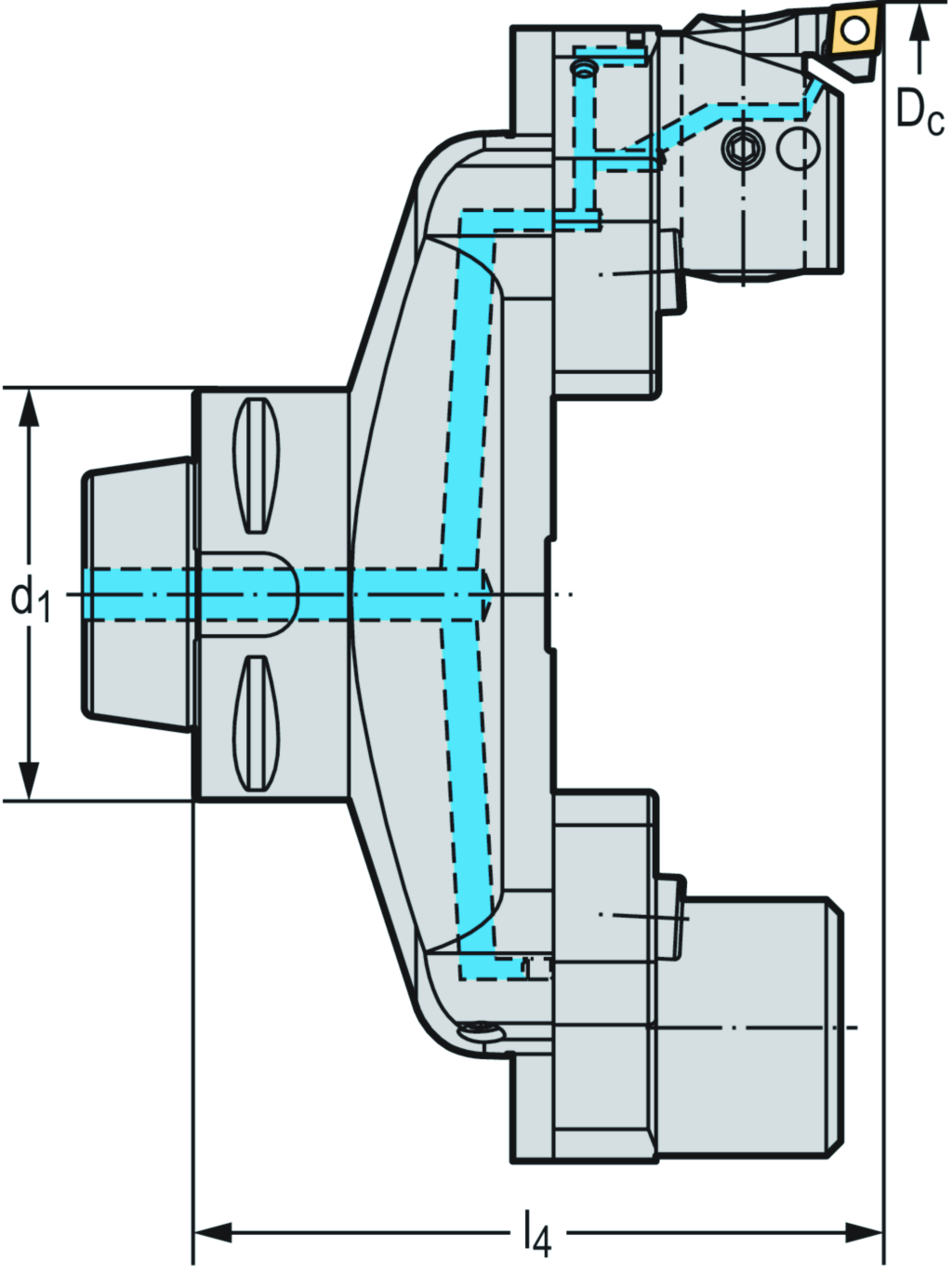

Feinbohrwerkzeug B5120 • Modulare Aufnahme NCT • metrisch • Dc=198-265mm

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B5120-198-265-N8-CC09
Mögliche Wendeschneidplatten	Type	CC .. 09T3 ..
Gewicht	Gewicht	6,9 kg
Maximaler Schnittdurchmesser	D_{c max}	265 mm
Minimaler Schnittdurchmesser	D_{c min}	198 mm
Verbindungsgrößen-Code	d1	80
Verbindungsdurchmesser	d₁	80 mm
Funktionale Länge	l₄	134 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	6,93 kg
Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe
Schneidendurchmesser, min	A11	198 mm
Schneidendurchmesser 2	A12	265 mm
Kraglänge	B3	134 mm
Nachschleifrestmenge	B5	152 mm
Funktionslänge	B71	134 mm
Bildkennung	BLD	10
Aufnahmetyp, maschinenseitig	C11	NCT
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	800
Aufnahmedurchmesser, maschinenseitig	C3	80 mm
Schaftlänge	C4	18 mm
Drehzahl, max.	D6	1929 1/min
Masse (Gewicht)	D7	6,93 kg
Verstellinkrement axial	D93	0,001
Verstellinkrement radial	D95	0,001
Einstellwinkel	E1	95 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	1
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	3
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B5120-198-265-N8-CC09
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	ISO$CC09T3003****04
Bezeichnung Schneidplatte	J42	CCMT 09 T3 04
Trennstellenkodierung Maschinenseitig	J6	NCT01C0800$$$$
Datenträger	J7	0
Bearbeitungsverfahren	J8	BAB
Normnummer Sachmerkmal	NSM	DIN4000-84
