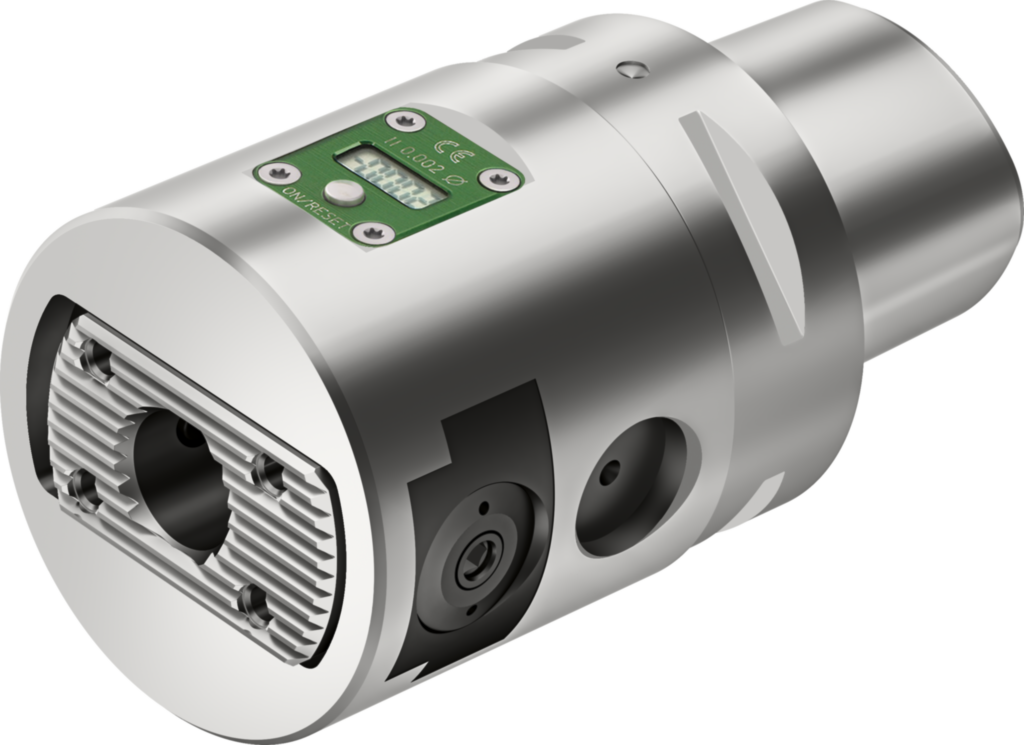

Feinbohrwerkzeug – Grundkörper B4035G.C6.002-124.Z1
Walter
4.339,00 €
Produktnummer:
WA-6427942
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B4035 |
Produktinformationen "Feinbohrwerkzeug – Grundkörper B4035G.C6.002-124.Z1"
Feinbohrwerkzeug – Grundkörper B4035 • Walter CaptoTM ISO 26623 C6 63mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B4035G.C6.002-124.Z1 |
| Verbindungsgrößen-Code | d1 | C6 |
| Funktionale Länge | l4 | 82 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0630$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCS |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 630 |
| Formtyp maschinenseitig | FMT | EXT |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 82 |
| Kraglänge | LPR | 82 |
| Schaftlänge | LS | 38 |
| Nachschleifrestmenge | OAL | 120 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | B4035-C-GK-DIGITAL |
| Masse (Gewicht) | WT | 2,085 |
| Abstand XY-Ebene werkstückseitig | XYWD | -82 |
| Nach DIN4000-84-13 - Ausdrehköpfe für Verstelleinheit und Schneidenträger | ||
| Funktionslänge | B71 | 82 mm |
| Bildkennung | BLD | 13 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Masse (Gewicht) | D7 | 2,085 kg |
| Schneidrichtung | F1 | R |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B4035G.C6.002-124.Z1 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0630$$$$ |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
