Feinbohrwerkzeug – Grundkörper B5115-023-029-C3-B
Walter
1.168,00 €
Produktnummer:
WA-8217230
Verfügbar - Mindestbestellmenge: 1 PCE
Durchmesser-Einstellung in mm und Inch
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B5115 |
Produktinformationen "Feinbohrwerkzeug – Grundkörper B5115-023-029-C3-B"
Feinbohrwerkzeug – Grundkörper B5115 • Walter CaptoTM ISO 26623 32mm
| Beschreibung | Name | Wert |
|---|---|---|

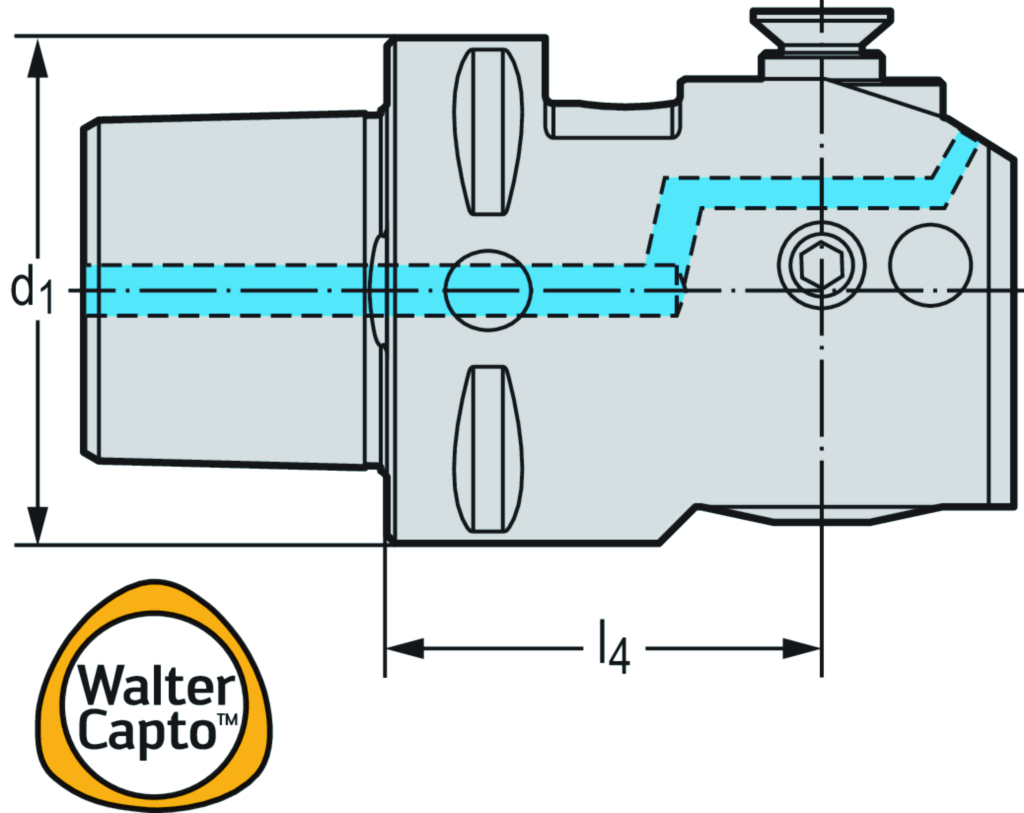

| Werkzeugbezeichnung | Bezeichnung | B5115-023-029-C3-B |
| Verbindungsgrößen-Code | d1 | C3 |
| Funktionale Länge | l4 | 94 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Außendurchmesser 3 | BD | 21 mm |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0320$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCS |
| Aufnahmetyp, werkstückseitig | CCTWS | CCB |
| Trennstellenkodierung werkstückseitig | CCWS | CCB02C0010**** |
| Kühlschmierstoff-Eintritt | CNSC | 3 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Aufnahmegröße werkstückseitig | CZCWS | 10 |
| Formtyp werkstückseitig | FMT | INT |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Länge Außendurchmesser 3 | LB | 84,5 |
| Funktionslänge | LF | 94 |
| Kraglänge | LPR | 102,5 |
| Schaftlänge | LS | 19 |
| Nachschleifrestmenge | OAL | 121,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehmoment | TQ | 1,2 |
| Bildkennung | TSYC | B5115-C-GK |
| Funktionsbreite | WF | 6,5 |
| Masse (Gewicht) | WT | 0,34 |
| Abstand XY-Ebene werkstückseitig | XYWD | -94 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -6,5 |
| Nach DIN4000-84-13 - Ausdrehköpfe für Verstelleinheit und Schneidenträger | ||
| Grundkörperlänge | B47 | 84,5 mm |
| Funktionslänge | B71 | 94 mm |
| Bildkennung | BLD | 13 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Masse (Gewicht) | D7 | 0,34 kg |
| Verstellinkrement axial | D93 | 0,001 |
| Verstellinkrement radial | D95 | 0,001 |
| Schneidrichtung | F1 | R |
| Kühlschmierstoff-Eintritt | H21 | 3 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B5115-023-029-C3-B |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCB02C0010**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0320$$$$ |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
