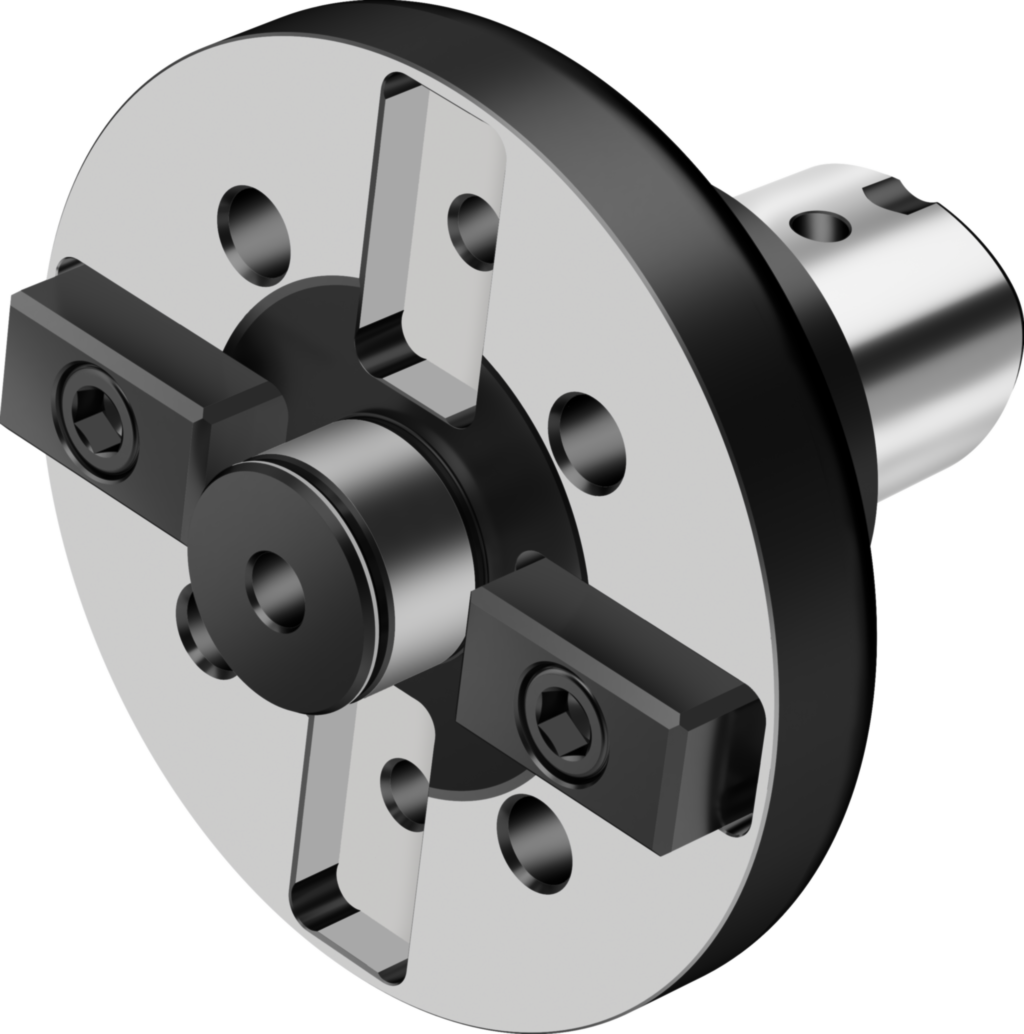

Feinbohrwerkzeug – Grundkörper B5120-298-000-C8-B
Walter
817,00 €
Produktnummer:
WA-8217267
Verfügbar - Mindestbestellmenge: 1 PCE
Durchmesser-Einstellung in mm und Inch
Grundkörper/Brücke auch bei B5460 und B5560 verwendbar
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B5120 |
Produktinformationen "Feinbohrwerkzeug – Grundkörper B5120-298-000-C8-B"
Feinbohrwerkzeug – Grundkörper B5120 • Walter CaptoTM ISO 26623 C8 40mm

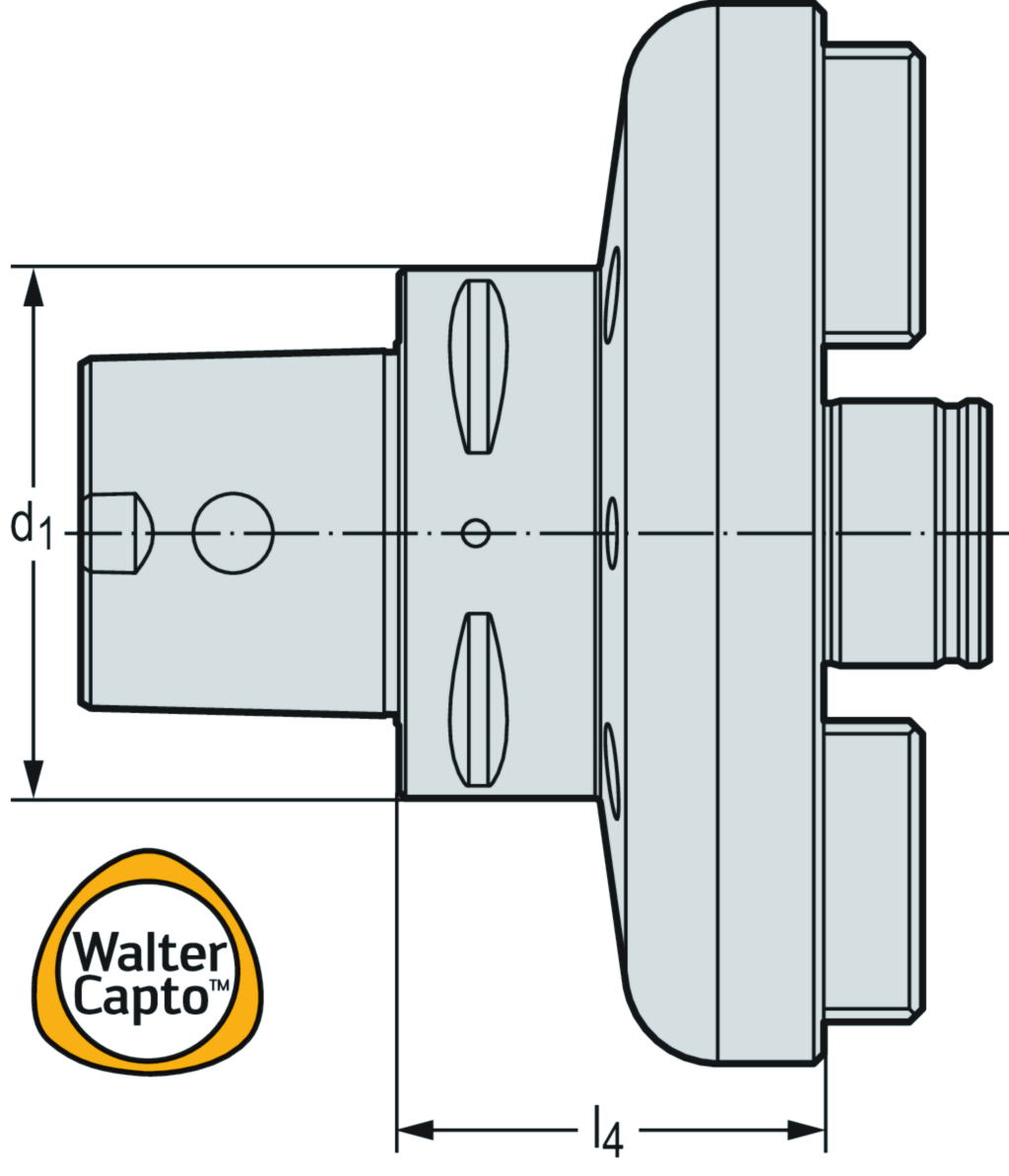

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B5120-298-000-C8-B |
| Verbindungsgrößen-Code | d1 | C8 |
| Funktionale Länge | l4 | 65 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Körperdurchmesser | BD | 160 mm |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0800$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCS |
| Aufnahmetyp, werkstückseitig | CCTWS | SPK |
| Trennstellenkodierung werkstückseitig | CCWS | SPK02A1016**** |
| Kühlschmierstoff-Eintritt | CNSC | 3 |
| Kühlmitteldruck | CP | 70 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | A |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 800 |
| Aufnahmegröße werkstückseitig | CZCWS | 1016 |
| Anzahl Lochkreisdurchmesser | DBC | 1,016E+16 |
| Formtyp werkstückseitig | FMT | EXT |
| Schneidrichtung | HAND | N |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 65 |
| Kraglänge | LPR | 65 |
| Schaftlänge | LS | 48 |
| Nachschleifrestmenge | OAL | 138 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 1280 |
| Drehmoment | TQ | 0 |
| Bildkennung | TSYC | B5120-C-GK-2 |
| Funktionsbreite | WF | 0 |
| Masse (Gewicht) | WT | 6,912 |
| Abstand XY-Ebene werkstückseitig | XYWD | -65 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-84-13 - Ausdrehköpfe für Verstelleinheit und Schneidenträger | ||
| Grundkörperlänge | B47 | 65 mm |
| Funktionslänge | B71 | 65 mm |
| Bildkennung | BLD | 13 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Masse (Gewicht) | D7 | 6,912 kg |
| Verstellinkrement axial | D93 | 0 |
| Verstellinkrement radial | D95 | 0 |
| Schneidrichtung | F1 | N |
| Kühlschmierstoff-Eintritt | H21 | 3 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | B5120-298-000-C8-B |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SPK02A1016**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0800$$$$ |
| Bearbeitungsverfahren | J8 | BAB |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
