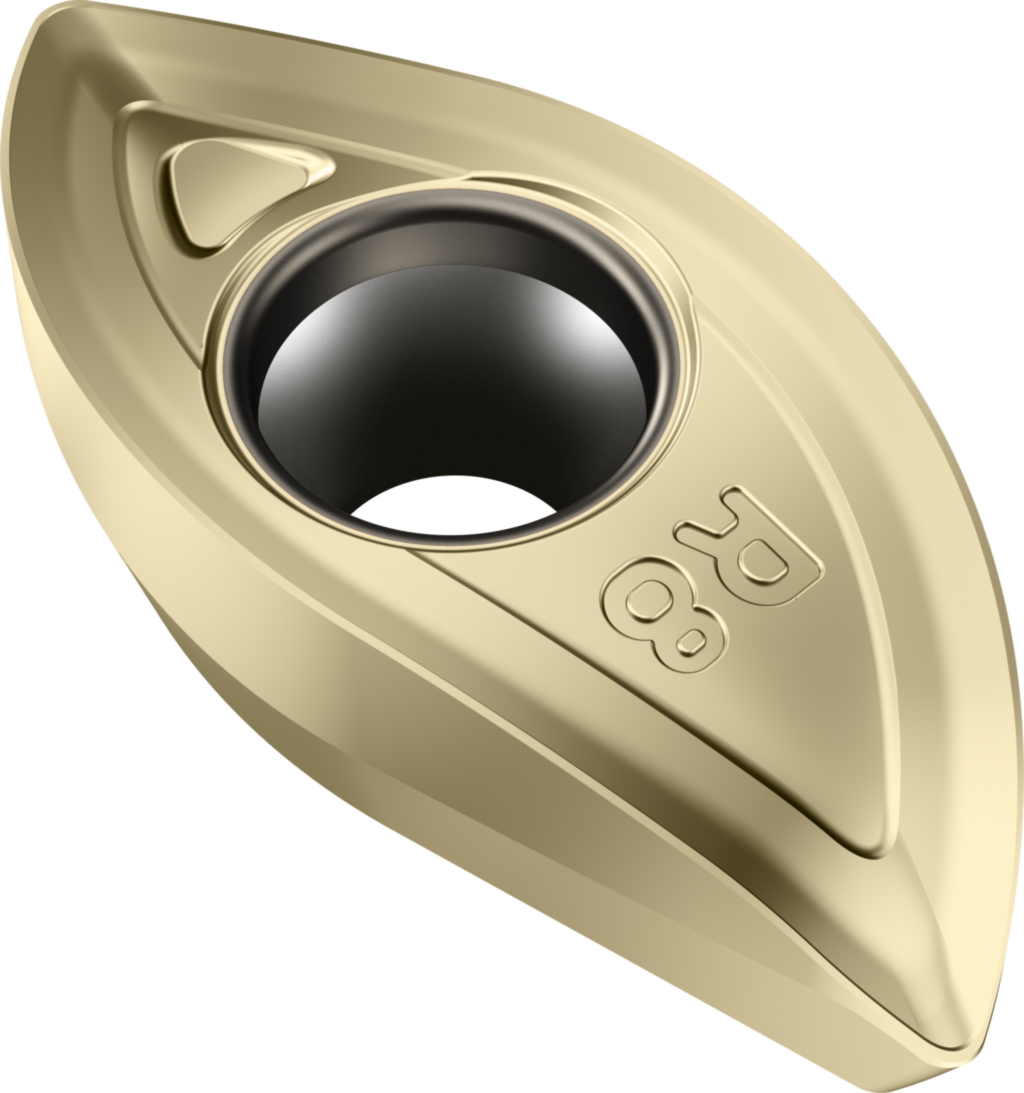

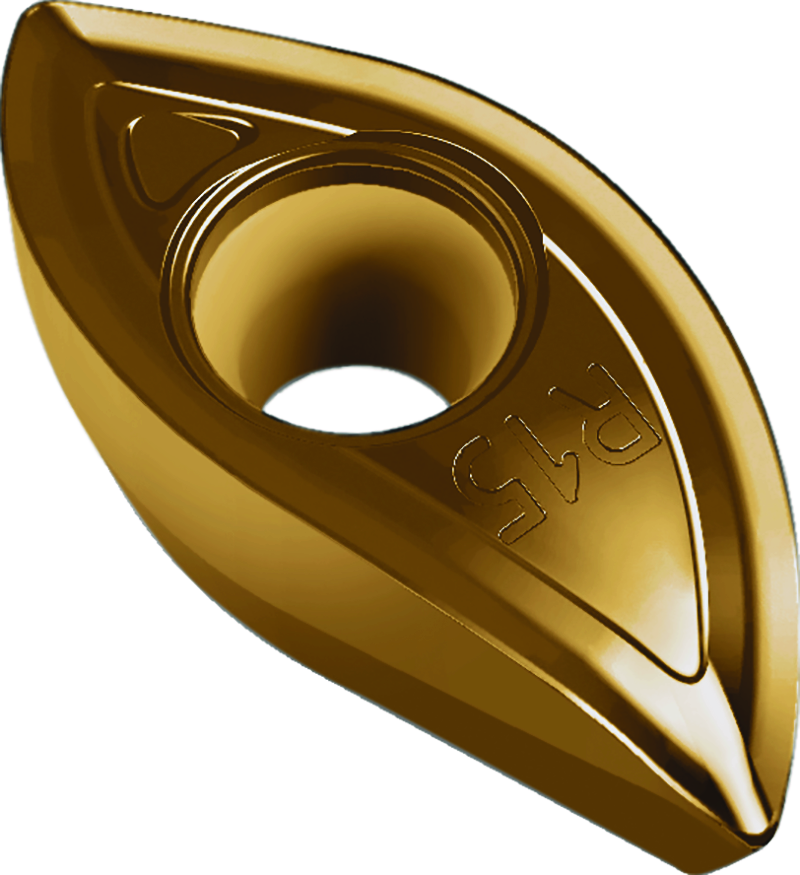

Formplatten positiv XDMT1303080R-F55 WKP35G
Walter
23,18 €
Produktnummer:
WA-7347437
Verfügbar - Mindestbestellmenge: 10 PCE
Für Kopierfräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2000 |
Produktinformationen "Formplatten positiv XDMT1303080R-F55 WKP35G"
Formplatten positiv XDMT • F55 • metrisch • WKP35G • Tiger·tec® Gold • Hauptschneidenradius=8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | XDMT1303080R-F55 WKP35G |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 2 |
| Radius | R | 8 mm |
| Toleranzklasse – Schneidplatte | Toleranzklasse | M |
| Schneidenlänge | l | 13,12 mm |
| Schneidenlänge | l2 | 8,5 mm |
| Schneidplattendicke | s | 3 mm |
| Hauptfreiwinkel | α | 15 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 15 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | F55 |
| Hauptschneidenradius | CEMR | 8 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiAlN+TiN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 2,8 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WKP35G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$XD1303083RBBM08 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 13,12 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,5 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3 |
| Schneidplattendicke | S1 | 3 |
| Plattensitzkodierung | SSC | 13 |
| Toleranzklasse | TC | M |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | XDMT-F55 |
| Schneidplattenbreite | W1 | 8,5 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-99 - Sonstige Schneidplatten | ||
| Normalfreiwinkel, Hauptschneide | A2 | 15 ° |
| Schneidkantenlänge | B1 | 13,12 mm |
| Schneidplattenbreite | B2 | 8,5 mm |
| Bildkennung | BLD | 99 |
| Schneidkantenhöhe | C1 | 3 mm |
| Eckenradius | D1 | 0,5 mm |
| Masse (Gewicht) | D75 | 0,002 kg |
| Hauptschneidenradius | D8 | 8 mm |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | F55 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 2 |
| Toleranzklasse | G1 | M |
| Schneidplattendicke | G4 | 3 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,8 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WKP35G |
| Beschichtung / Oberfläche | H5 | TiAlN+TiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | XDMT1303080R |
| Identifizierende Bestellnummer | J21 | XDMT1303080R-F55 WKP35G |
| Produktbezeichnung | J22 | 5063 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$XD1303083RBBM08 |
| Bearbeitungsverfahren | J8 | FFO |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
