Gelötete Heli-Eckfräser F1675.B.080.Z08.50.K
Walter
886,00 €
Produktnummer:
WA-5001541
Auf Anfrage - Mindestbestellmenge: 1 PCE
Gelötete Schneiden
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| F1675 |
Produktinformationen "Gelötete Heli-Eckfräser F1675.B.080.Z08.50.K"
Gelötete Heli-Eckfräser F1675 • Zyl. Bohrung Quermitnahme DIN 138 • κ=90° • metrisch • Dc=80mm • Z=8

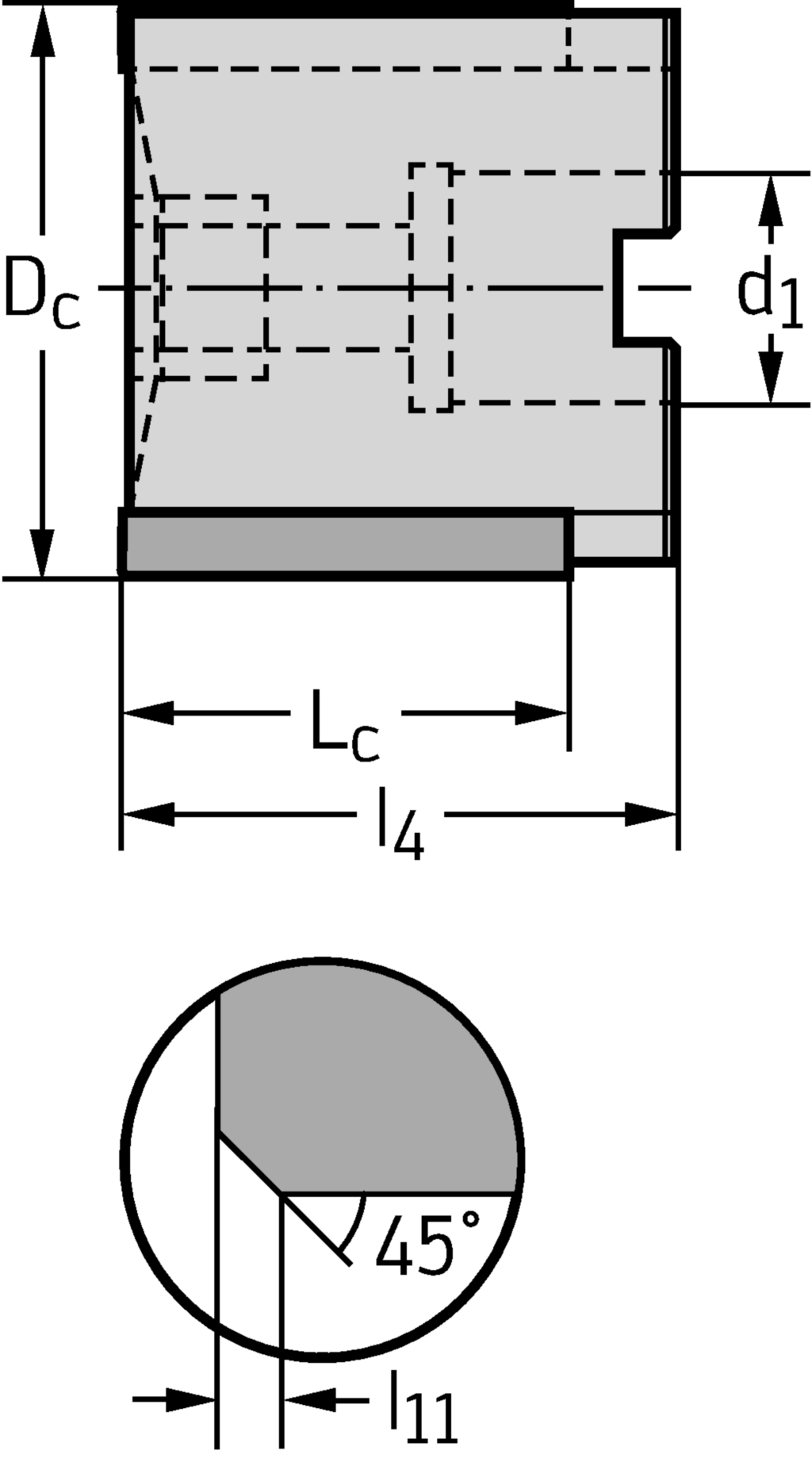

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | F1675.B.080.Z08.50.K |
| Gewicht | Gewicht | 1,57 kg |
| Schneidendurchmesser | Dc js16 | 80 mm |
| Schneidenlänge | Lc | 50 mm |
| Zähnezahl | Z | 8 |
| Verbindungsdurchmesser | d1 | 32 mm |
| Eckenfasenlänge | l11 | 1 mm |
| Funktionale Länge | l1 | 63 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILSQS - Shoulder face mill - solid | ||
| Schneidenlänge, max. | APMX | 50 mm |
| Körperdurchmesser | BD | 77 |
| Werkzeugausführung | BMC | S |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | FDA12G3200$$$$ |
| Eckenfasenbreite | CHW | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 80 |
| Halsdurchmesser | DN | 77 |

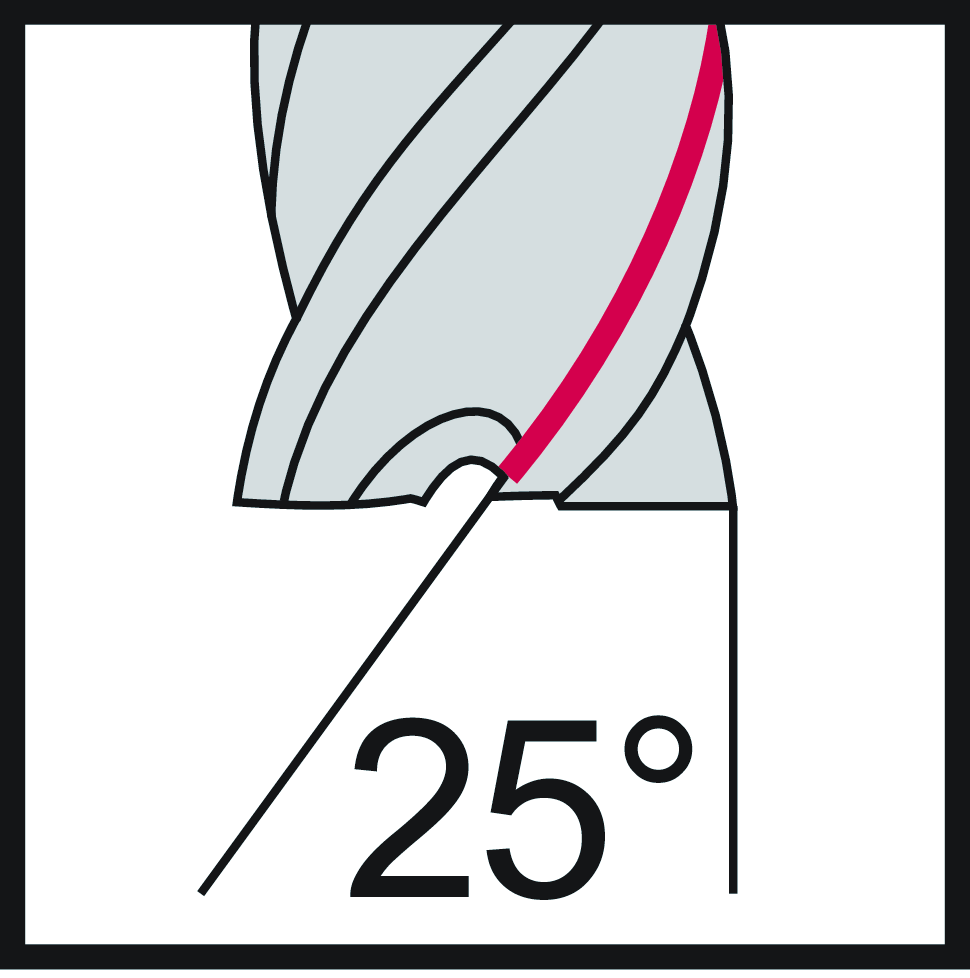

| Drallwinkel | FHA | 25 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | INT |
| Seitenspanwinkel | GAMF | 5 |
| Rückspanwinkel | GAMP | 25 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WKM |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Eckenfasenwinkel | KCH | 45 |
| Grundkörperlänge | LB | 63 |
| Funktionslänge | LF | 63 |
| Nachschleifrestmenge | OAL | 63 |
| Kraglänge | OHX | 63 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 1 |
| Drehzahl, max. | RPMX | 4000 |
| Bildkennung | TSYC | F1675-B |
| Durchmesserlängenverhältnis | ULDR | 1,5 |
| Masse (Gewicht) | WT | 1,567 |
| Abstand XY-Ebene werkstückseitig | XYWD | -63 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 8 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 8 |
| Nach DIN4000-83-2 - Walzenstirnfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 80 mm |
| Körperdurchmesser | A3 | 77 mm |
| Nabendurchmesser | A4 | 77 mm |
| Halsdurchmesser | A5 | 77 mm |
| Schneidenlänge, max. | B2 | 50 mm |
| Kraglänge | B3 | 63 mm |
| Gesamthöhe | B5 | 63 mm |
| Funktionslänge | B71 | 63 mm |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | FDA |
| Aufnahmeform, maschinenseitig | C12 | 12 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 0 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Drehzahl, max. | D6 | 4000 1/min |
| Masse (Gewicht) | D7 | 1,567 kg |
| Seitenspanwinkel | E2 | 5 ° |
| Rückspanwinkel | E3 | 25 ° |
| Eintauchwinkel, max. | E4 | 1 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 8 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 8 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 25 ° |
| Eckenfasenbreite | G2 | 1 mm |
| Eckenfasenwinkel | G3 | 45 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WKM |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | F1675.B.080.Z08.50.K |
| Produktbezeichnung | J22 | 6237 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | FDA12G3200$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-83 |
