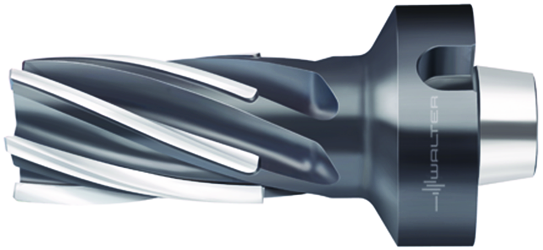

Gelötete Heli-Eckfräser F1682.N8.063.Z06.100.K
Walter
1.352,00 €
Produktnummer:
WA-5001615
Verfügbar - Mindestbestellmenge: 1 PCE
Gelötete Schneiden
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| F1682 |
Produktinformationen "Gelötete Heli-Eckfräser F1682.N8.063.Z06.100.K"
Gelötete Heli-Eckfräser F1682 • Modulare Aufnahme NCT • κ=90° • metrisch • Dc=63mm • Z=6

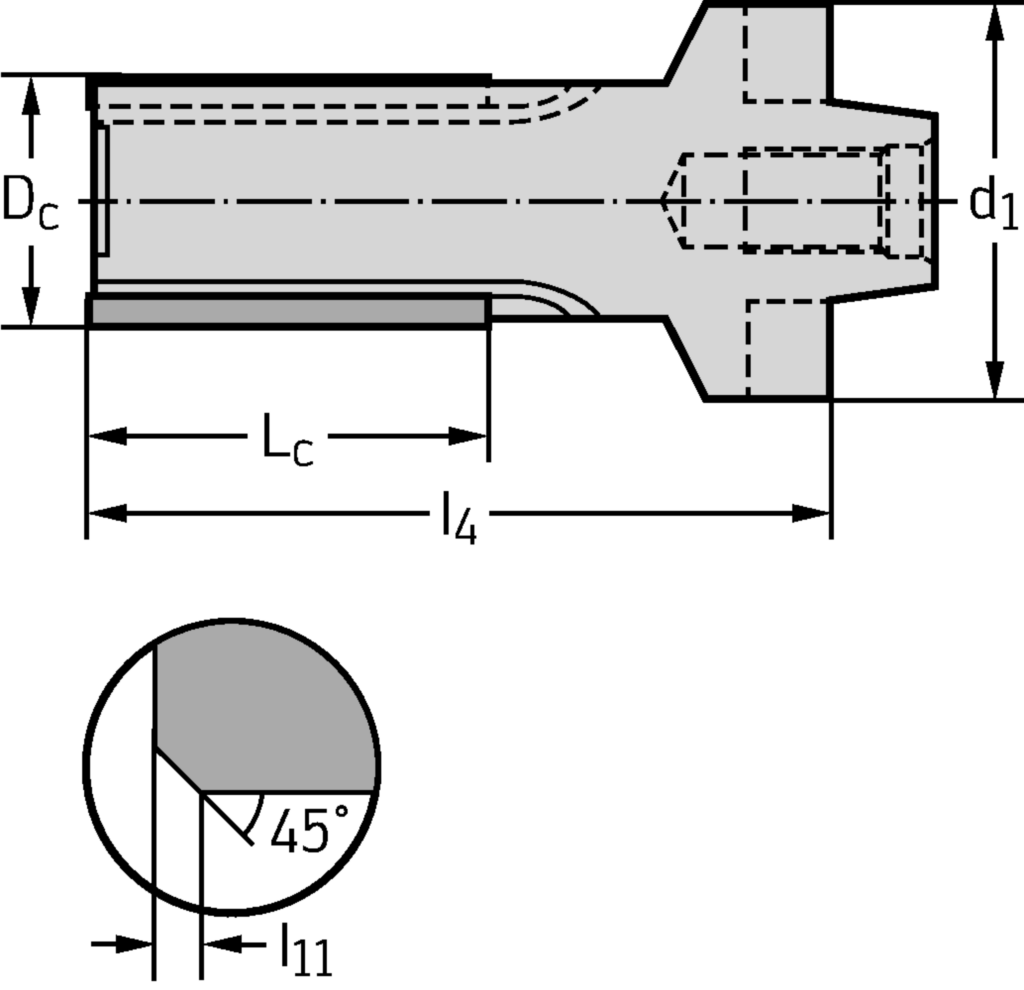

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | F1682.N8.063.Z06.100.K |
| Gewicht | Gewicht | 3,36 kg |
| Schneidendurchmesser | Dc js16 | 63 mm |
| Schneidenlänge | Lc | 100 mm |
| Zähnezahl | Z | 6 |
| Schaftdurchmesser | d1 | 80 mm |
| Eckenfasenlänge | l11 | 0,8 mm |
| Gesamtlänge | l1 | 168 mm |
| Funktionale Länge | l4 | 150 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILSQS - Shoulder face mill - solid | ||
| Schneidenlänge, max. | APMX | 100 mm |
| Körperdurchmesser | BD | 80 |
| Werkzeugausführung | BMC | S |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0800$$$$ |
| Eckenfasenbreite | CHW | 0,8 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 800 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 63 |
| Halsdurchmesser | DN | 60 |
| Drallwinkel | FHA | 25 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 5 |
| Rückspanwinkel | GAMP | 25 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WKM |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Eckenfasenwinkel | KCH | 45 |
| Funktionslänge | LF | 150 |
| Schaftlänge | LS | 18 |
| Nutzlänge | LU | 121 |
| Nachschleifrestmenge | OAL | 168 |
| Kraglänge | OHX | 150 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 1 |
| Drehzahl, max. | RPMX | 5000 |
| Bildkennung | TSYC | F1682-N |
| Durchmesserlängenverhältnis | ULDR | 1,921 |
| Masse (Gewicht) | WT | 3,36 |
| Abstand XY-Ebene werkstückseitig | XYWD | -150 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 6 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 6 |
| Nach DIN4000-82-1 - Schaftfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 63 mm |
| Halsdurchmesser | A5 | 60 mm |
| Schneidenlänge, max. | B2 | 100 mm |
| Kraglänge | B3 | 150 mm |
| Nutzlänge | B4 | 121 mm |
| Nachschleifrestmenge | B5 | 168 mm |
| Kopflänge | B6 | 150 mm |
| Funktionslänge | B71 | 150 mm |
| Halslänge | B9 | 120,52 |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 18 mm |
| Drehzahl, max. | D6 | 5000 1/min |
| Masse (Gewicht) | D7 | 3,36 kg |
| Seitenspanwinkel | E2 | 5 ° |
| Rückspanwinkel | E3 | 25 ° |
| Eintauchwinkel, max. | E4 | 1 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 6 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 6 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 25 ° |
| Eckenfasenbreite | G2 | 0,8 mm |
| Eckenfasenwinkel | G3 | 45 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WKM |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | F1682.N8.063.Z06.100.K |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0800$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
