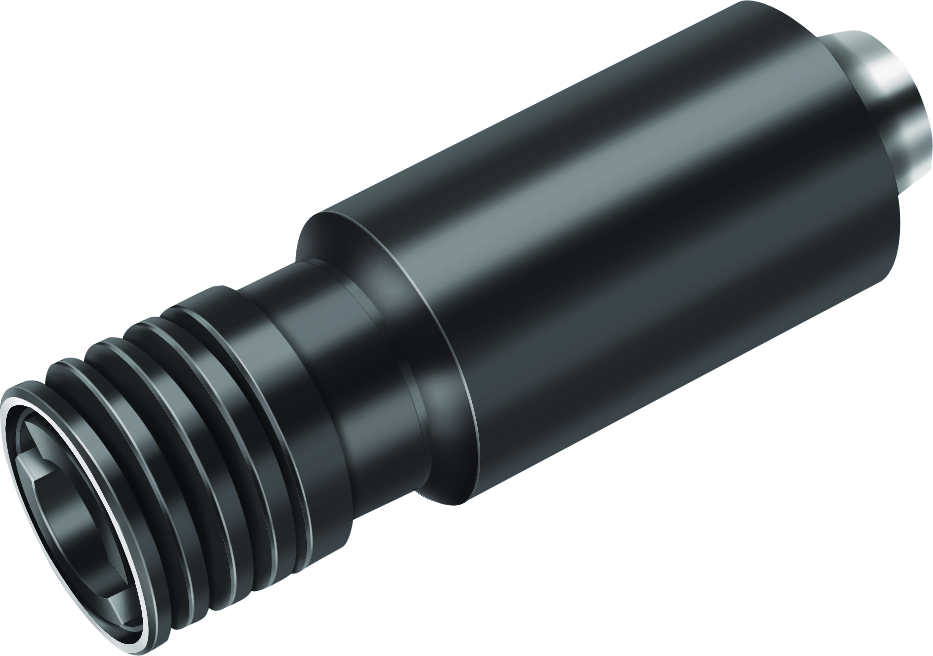

Gewindebohrer-Schnellwechselfutter A320M.0.40.110.19
Walter
945,00 €
Produktnummer:
WA-5007596
Verfügbar - Mindestbestellmenge: 1 PCE
Mit elastischem Längenausgleich auf Druck und Zug
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1300 |
Produktinformationen "Gewindebohrer-Schnellwechselfutter A320M.0.40.110.19"
Gewindebohrer-Schnellwechselfutter A320M • metrisch • d1=40mm • d11=19mm • Größe des Gewindedurchmessers=M4-M12
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A320M.0.40.110.19 |
| Gewicht | Gewicht | 0,91 kg |
| Längenausgleich C | C | 7,5 mm |
| Einsatzgröße | Einsatzgröße | 1 |
| Für Gewindebohrer | Für Gewindebohrer | M4-M12 |
| Längenausgleich T | T | 7,5 mm |

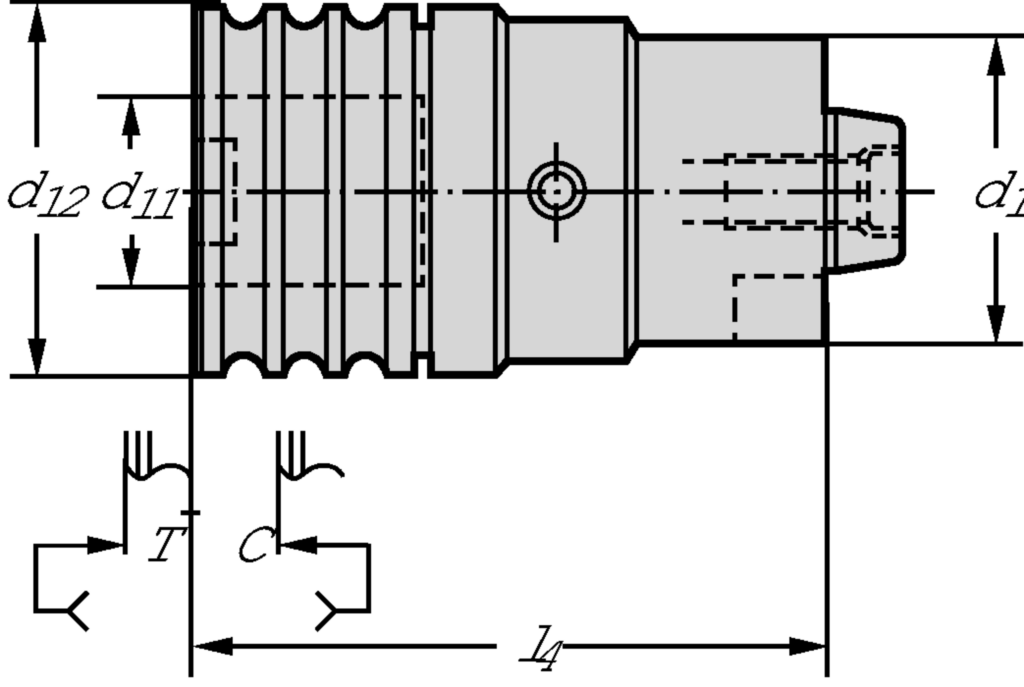

| Körperdurchmesser | d12 | 36 mm |
| Aufnahme-Durchmesser | d11 | 19 mm |
| Verbindungsgrößen-Code | d1 | NCT 40 |
| Maximale Auskraglänge | l4 | 110 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 36 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 0 |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0400$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | NCT |
| Aufnahmetyp, werkstückseitig | CCTWS | SWE |
| Trennstellenkodierung werkstückseitig | CCWS | SWE01C0190**** |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Aufnahmegröße werkstückseitig | CZCWS | 190 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 110 |
| Kraglänge | LPR | 110 |
| Schaftlänge | LS | 12 |
| Nachschleifrestmenge | OAL | 122 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 30000 |
| Bildkennung | TSYC | A320M.0 |
| Masse (Gewicht) | WT | 0,906 |
| Abstand XY-Ebene werkstückseitig | XYWD | -110 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-622126 - Werkzeughalter und Zwischenmodule Novex-NC-Tools WALTER - Schnellwechselaufnahme BILZ | ||
| Körperdurchmesser | A1 | 36 mm |
| Bunddurchmesser | A4 | 40 mm |
| Körperdurchmesser Spannmutter | A5 | 36 mm |
| Länge Außendurchmesser 1 | B1 | 41 mm |
| Kraglänge | B3 | 110 mm |
| Nachschleifrestmenge | B4 | 122 mm |
| Funktionslänge | B71 | 110 mm |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 400 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 40 mm |
| Schaftlänge | C4 | 12 mm |
| Aufnahmetyp, werkstückseitig | C51 | SWE |
| Aufnahmeform, werkstückseitig | C52 | 0 |
| Aufnahmeausführung, werkstückseitig | C54 | 8 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 190 |
| Drehzahl, max. | D6 | 30000 1/min |
| Masse (Gewicht) | D7 | 0,906 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A320M.0.40.110.19 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SWE00C0190**** |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0400$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
