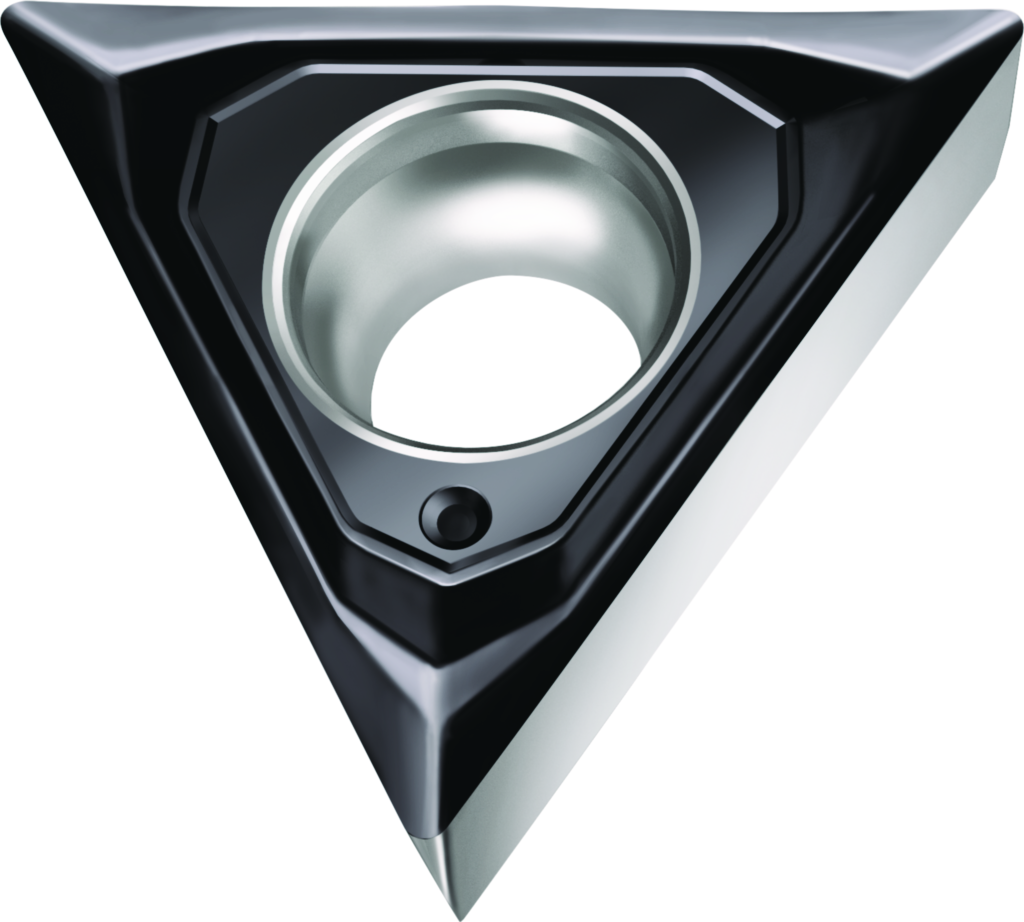

Gewindefräsplatten - M, MF, UNC, UNF, UN P26300-2204-D61 WSM37S
Walter
50,90 €
Produktnummer:
WA-7566139
Verfügbar - Mindestbestellmenge: 10 PCE
Für hohe Schnittgeschwindigkeiten und große Zahnvorschübe
D67-Geometrie: maximale Standmenge / D61-Geometrie: beste Laufruhe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P26300 |
Produktinformationen "Gewindefräsplatten - M, MF, UNC, UNF, UN P26300-2204-D61 WSM37S"
Gewindefräsplatten - M, MF, UNC, UNF, UN P26300 • rechts • Tiger·tec® Silver • WSM37S • Gewindesteigung, min.=6-10mm • Gangzahl je Inch, max.=4-3
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | P26300-2204-D61 WSM37S |
| Größe | Größe | 22 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 3 |
| P Gang pro Zoll | Steigung (G/Zoll) | 4–3 |
| Steigung | Steigung P | 6.00–10.0 mm |
| Schneidenlänge | l | 21,41 mm |
| Eckenradius | r | 0,4 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | D61 |
| Schneidenausführung | CECC | E |
| Anzahl Schneiden | CEDC | 3 |
| Anzahl Schneidecken | CNC | 3 |
| Beschichtung / Oberfläche | COATING | TiAlN+Al2O3+(Al) |
| Befestigungslochdurchmesser | D1 | 5,5 |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM37S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 12,7 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$TC2204043RB$$04 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 1 |
| Profilwinkel links | PAL | 30 |
| Profilwinkel rechts | PAR | 30 |
| Profilabstand X | PDX | 0 |
| Profilabstand Y | PDY | 0,4 |
| Rotationswinkel phi | PHI | 0 |
| Profilwinkel | PNA | 60 |
| Eckenradius | RE | 0,4 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,76 |
| Schneidplattendicke | S1 | 4,76 |
| Schneidplattenformcode | SC | T |
| Plattensitzkodierung | SSC | 22 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Toleranzklasse | TCINS | G |
| Gewindeart | THFT | VP60 |
| Gewindesteigung min | TP | 6 |
| Gangzahl je Inch, min | TPI | 3 |
| Schneidenprofiltyp | TPT | P |
| Bildkennung | TSYC | P26300-D61 |
| Außen-/Innengewinde | TTP | I |
| Masse (Gewicht) | WT | 0,012 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-8 - Schneidkörper zum Schneiden von Standard- und Sägegewinden | ||
| Profilform | A1 | - ° |
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Gewindeart | A5 | VP60 |
| Gewindesteigung min | A61 | 6 mm |
| Gewindesteigung max | A62 | 10 mm |
| Gangzahl je Inch, min | A71 | 3 |
| Gangzahl je Inch, max. | A72 | 4 |
| Profilabstand X | A9 | 0 mm |
| Profilabstand Y | A91 | 0,4 mm |
| Schneidkantenlänge | B1 | 21,41 mm |
| Eingeschriebener Kreis | B3 | 12,7 mm |
| Profilwinkel | B5 | 60 ° |
| Profilwinkel rechts | B6 | 30 ° |
| Profilwinkel links | B7 | 30 ° |
| Bildkennung | BLD | 8 |
| Schneidkantenhöhe | C1 | 4,76 mm |
| Spitzenradius | C8 | 0,4 mm |
| Eckenradius | D1 | 0,4 mm |
| Masse (Gewicht) | D75 | 0,012 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 7 ° |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | R |
| Spanbrecher, Herstellerbezeichnung | E9 | D61 |
| Außen-/Innengewinde | F1 | I |
| Anzahl Schneiden | F2 | 3 |
| Zähnezahl | F3 | 1 |
| Schneidenprofiltyp | F4 | P |
| Toleranzklasse | G1 | G |
| Eingeschriebener Kreis | G3 | 12,7 mm |
| Schneidplattendicke | G4 | 4,76 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 5,5 mm |
| Schneidkantenhöhe | G7 | 4,76 mm |
| Eckenwinkel Schneidplatte | G8 | 60 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM37S |
| Beschichtung / Oberfläche | H5 | TiAlN+Al2O3+(Al) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | P26300-2204-D61 WSM37S |
| Produktbezeichnung | J22 | 179 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$TC2204043RB$$04 |
