HM-Maschinen-Reibahlen F2162-9.5
Walter Titex
109,00 €
Produktnummer:
WA-6250202
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| F2162 |
Produktinformationen "HM-Maschinen-Reibahlen F2162-9.5"

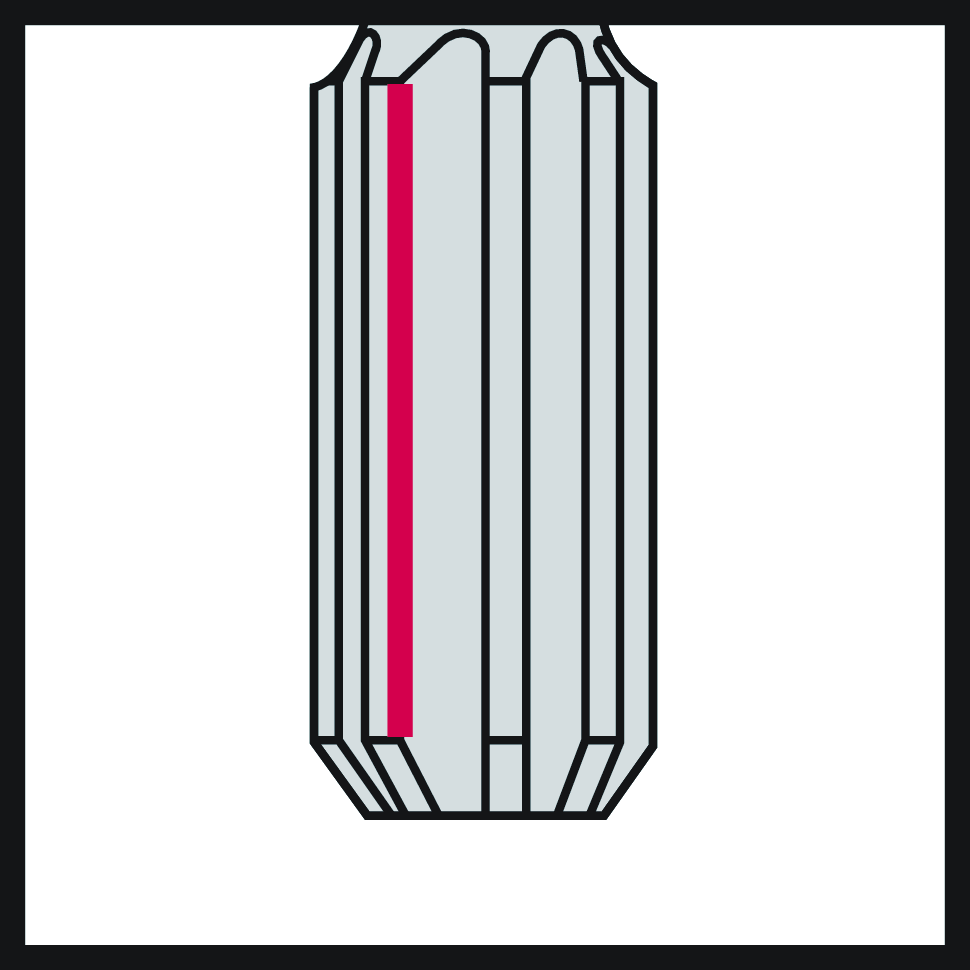

HM-Maschinen-Reibahlen F2162 • Schaft DIN 6535 HA • gerade Nut • Dc=9,5mm

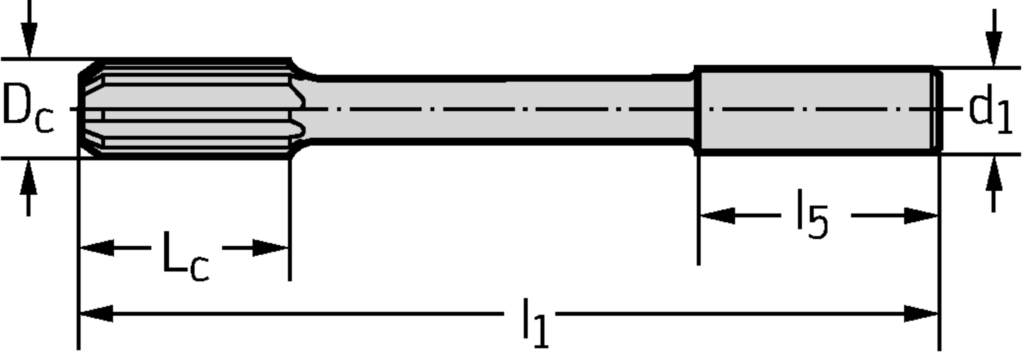

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | F2162-9.5 |
| Schneidendurchmesser | Dc | 9,5 mm |
| Schneidenlänge | Lc | 36 mm |
| Zähnezahl | Z | 6 EA |
| Verbindungsdurchmesser | d1 | 10 mm |
| Gesamtlänge | l1 | 125 mm |
| Schaftlänge | l5 | 40 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach REASCYLS - Reamer - cylindrical hole - solid | ||
| Werkzeugausführung | BMC | H |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1000h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 100 |
| Drallwinkel | FHA | 0 |
| Drallrichtung | FHH | N |
| Formtyp maschinenseitig | FMT | EXT |
| Schneidstoffbezeichnung des Herstellers | GRADE | UNBESCHICH |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 125 |
| Schaftlänge | LS | 40 |
| Nutzlänge | LU | 80 |
| Anzahl Schneiden | NOF | 6 |
| Nachschleifrestmenge | OAL | 125 |
| Ausgangsdurchmesser/Vorbohrdurchmesser | PHD | 9,29 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 3300 |
| Kegelverhältnis | TG | 0 |
| Bildkennung | TSYC | F2162 |
| Masse (Gewicht) | WT | 0,114 |
| Abstand XY-Ebene werkstückseitig | XYWD | -125 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 6 |
| Nach DIN4000-126-1 - Zylinderreibahlen | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 9,5 mm |
| Kraglänge | B3 | 85,7 mm |
| Nutzlänge | B4 | 80 mm |
| Nachschleifrestmenge | B5 | 125 mm |
| Schneidenlänge, max. | B6 | 36 mm |
| Funktionslänge | B71 | 125 mm |
| Anschnittlänge | B8 | 0,7 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 100 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 10 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 40 mm |
| Anzahl Schneiden | D1 | 6 |
| Drallrichtung | D2 | N |
| Drallwinkel | D3 | 0 ° |
| Drehzahl, max. | D6 | 3300 1/min |
| Masse (Gewicht) | D7 | 0,114 kg |
| Anschnittwinkel | E6 | 45 |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | TP-NORM |
| Formbuchstabe Normnummer | J11 | HA |
| Größe Normnummer | J12 | 0 |
| Identifizierende Bestellnummer | J21 | F2162-9.5 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1000h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | REI |
| Normnummer Sachmerkmal | NSM | DIN4000-126 |
