HSK-Aufnahme – schwingungsgedämpft AC060-H100-T28-285
Walter
4.055,00 €
Produktnummer:
WA-7975770
Verfügbar - Mindestbestellmenge: 1 PCE
Für ScrewFit-Frontstücke
Mit voreingestellter Schwingungsdämpfung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AC060 |
Produktinformationen "HSK-Aufnahme – schwingungsgedämpft AC060-H100-T28-285"
HSK-Aufnahme – schwingungsgedämpft AC060-H • metrisch • Für ScrewFit-Frontstücke • Mit voreingestellter Schwingungsdämpfung • d1=100 • d11=T28

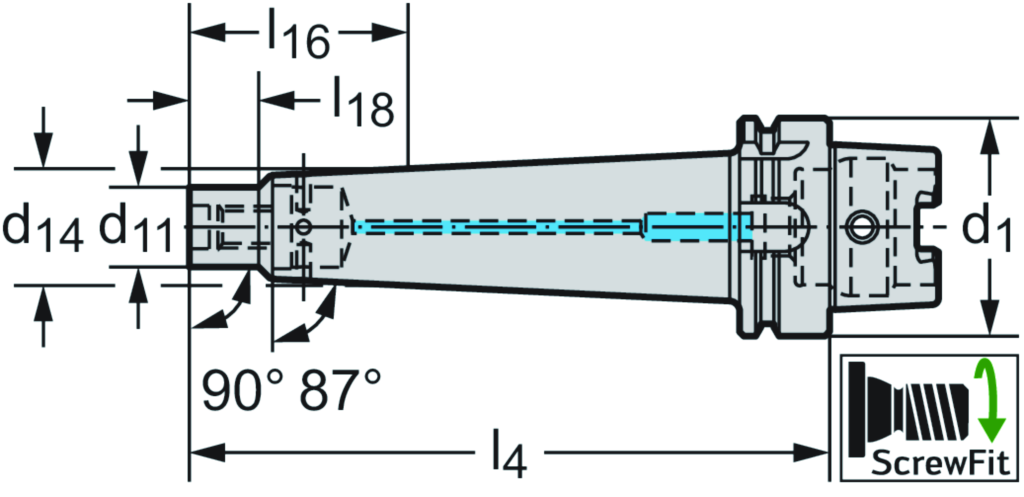

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AC060-H100-T28-285 |
| Gewicht | Gewicht | 5,9 kg |
| Verbindungsdurchmesser | d14 | 28 mm |
| Verbindungsgrößen-Code | d11 | T28 |
| Verbindungsgrößen-Code | d1 | HSK-A100 |
| Nutzlänge | l16 | 24 mm |
| Körperlänge | l18 | 18,8 mm |
| Funktionale Länge | l4 | 285 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Außendurchmesser 3 | BD | 59,29 |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | HSK01C1000$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | HSK |
| Aufnahmetyp, werkstückseitig | CCTWS | SAW |
| Trennstellenkodierung werkstückseitig | CCWS | SAW01C0280**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1000 |
| Aufnahmegröße werkstückseitig | CZCWS | 280 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Länge Außendurchmesser 4 | LB | 256 |
| Funktionslänge | LF | 285 |
| Kraglänge | LPR | 285 |
| Schaftlänge | LS | 50 |
| Nachschleifrestmenge | OAL | 335 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 9000 |
| Bildkennung | TSYC | AC060-H |
| Masse (Gewicht) | WT | 5,9 |
| Abstand XY-Ebene werkstückseitig | XYWD | -285 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-504124 - Werkzeughalter und Zwischenmodule Hohlschaft-Kegel - Schraubaufnahme SANDVIK Coromant | ||
| Körperdurchmesser | A1 | 28 mm |
| Außendurchmesser 2 | A2 | 37 mm |
| Bunddurchmesser | A4 | 100 mm |
| Länge Außendurchmesser 1 | B1 | 18,75 mm |
| Länge 2 | B2 | 24 mm |
| Kraglänge | B3 | 285 mm |
| Nachschleifrestmenge | B4 | 335 mm |
| Funktionslänge | B71 | 285 mm |
| Bildkennung | BLD | 504124 |
| Aufnahmetyp, maschinenseitig | C11 | HSK |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1000 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 100 mm |
| Schaftlänge | C4 | 50 mm |
| Aufnahmetyp, werkstückseitig | C51 | SAW |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 280 |
| Drehzahl, max. | D6 | 9000 1/min |
| Masse (Gewicht) | D7 | 5,9 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 8 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO12164-1 |
| Formbuchstabe Normnummer | J11 | A |
| Identifizierende Bestellnummer | J21 | AC060-H100-T28-285 |
| Produktbezeichnung | J22 | 7651 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SAW01C0280**** |
| Trennstellenkodierung Maschinenseitig | J6 | HSK01C1000$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
