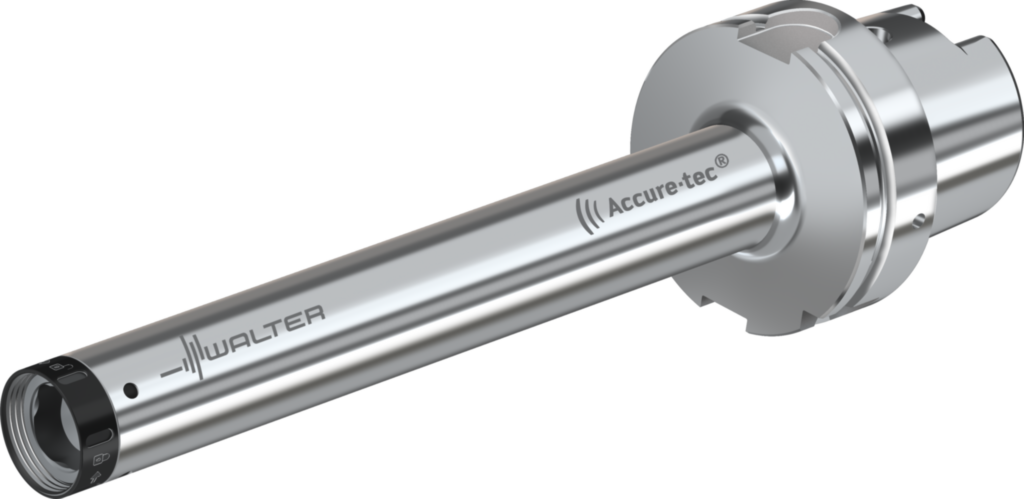

HSK-T Aufnahme – schwingungsgedämpft A3000-H100T-Q50-368
Walter
3.829,00 €
Produktnummer:
WA-7816990
Verfügbar - Mindestbestellmenge: 1 PCE
Für QuadFit Wechselköpfe
Mit voreingestellter Schwingungsdämpfung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A3000 |
Produktinformationen "HSK-T Aufnahme – schwingungsgedämpft A3000-H100T-Q50-368"
HSK-T Aufnahme – schwingungsgedämpft A3000-HSK-T • Accure·tec® • metrisch • HSK - T • Neutral • 50mm

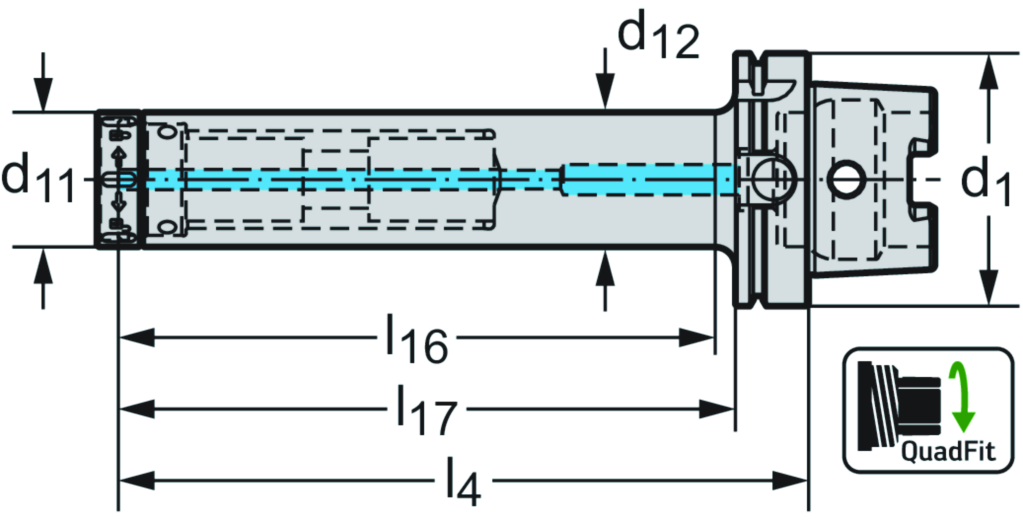

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A3000-H100T-Q50-368 |
| Gewicht | Gewicht | 7,8 kg |
| Aufnahme-Durchmesser | d11 | Q50 |
| Körperdurchmesser | d12 | 50 mm |
| Verbindungsdurchmesser | d1 | 100 mm |
| Nutzlänge | l16 | 318 mm |
| Spanndurchmessertiefe | l17 | 339 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | HSK07C1000$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | SGL01A0500**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | A |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1000 |
| Aufnahmegröße werkstückseitig | CZCWS | 500 |
| Formtyp werkstückseitig | FMT | INT |
| Schneidrichtung | HAND | N |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 339 |
| Kraglänge | LPR | 339 |
| Schaftlänge | LS | 50 |
| Nachschleifrestmenge | OAL | 425,4 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | A3000-HSK-T-QUADFIT-INNEN |
| Funktionsbreite | WF | 0 |
| Masse (Gewicht) | WT | 7,8 |
| Abstand XY-Ebene werkstückseitig | XYWD | -368 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-504999 - Werkzeughalter und Zwischenmodule Hohlschaft-Kegel - XXX | ||
| Bunddurchmesser | A4 | 100 mm |
| Länge Außendurchmesser 1 | B1 | 339 mm |
| Länge 2 | B2 | 318 mm |
| Kraglänge | B3 | 339 mm |
| Nachschleifrestmenge | B4 | 425,4 mm |
| Funktionslänge | B71 | 339 mm |
| Funktionshöhe | B72 | 0 mm |
| Funktionsbreite | B73 | 0 mm |
| Bildkennung | BLD | 504999 |
| Aufnahmetyp, maschinenseitig | C11 | HSK |
| Aufnahmeform, maschinenseitig | C12 | 7 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1000 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 100 mm |
| Schaftlänge | C4 | 50 mm |
| Aufnahmetyp, werkstückseitig | C51 | SGL |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 500 |
| Masse (Gewicht) | D7 | 7,8 kg |
| Schneidrichtung | E1 | N |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO12164-3 |
| Formbuchstabe Normnummer | J11 | T |
| Identifizierende Bestellnummer | J21 | A3000-H100T-Q50-368 |
| Produktbezeichnung | J22 | 7333 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SGL01A0500**** |
| Trennstellenkodierung Maschinenseitig | J6 | HSK07C1000$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
