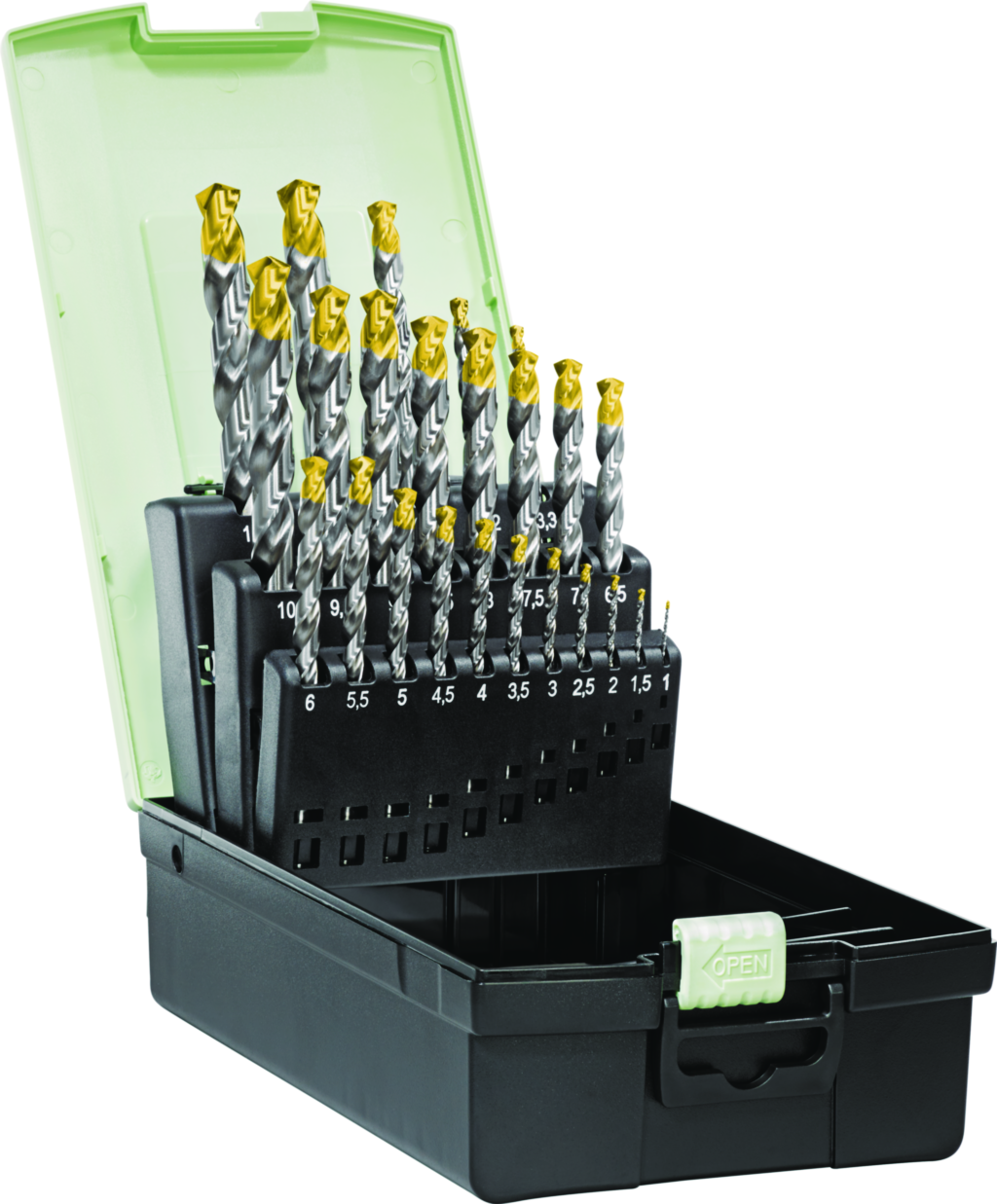

HSS Bohrerkassette DA110-SET-1-10.5-WZ90AJ
Walter Titex
67,10 €
Produktnummer:
WA-7506540
Auf Anfrage - Mindestbestellmenge: 1 PCE
Typ N
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| DA110 |
Produktinformationen "HSS Bohrerkassette DA110-SET-1-10.5-WZ90AJ"
HSS Bohrerkassette DA110 • Perform • DIN 338 • 8xD • Winkel, 1. Stufe 118° • Dc=
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | DA110-SET-1-10.5-WZ90AJ |
| Maximaler Schnittdurchmesser | Dc max | 10,5 mm |
| Minimaler Schnittdurchmesser | Dc min | 1 mm |
| Steigung | Steigung | 0,5 mm |
| Stückzahl | Stückzahl | 24 |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFSS - Cylindrical hole drill - solid - symmetrical point | ||
| Werkzeugausführung | BMC | S |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiN-Kopfbeschichtung |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Drallwinkel | FHA | 30 |
| Drallrichtung | FHH | R |
| Orthogonalspanwinkel | GAMO | 20,45 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WZ90AJ |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Anzahl Schneiden | NOF | 2 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 100000 |
| Bildkennung | TSYC | DA110-SET-1-10.5 |
| Masse (Gewicht) | WT | 0,786 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-81-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 1 mm |
| Bildkennung | BLD | 1 |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 30 ° |
| Drehzahl, max. | D6 | 100000 1/min |
| Masse (Gewicht) | D7 | 0,786 kg |
| Winkel, erste Stufe | E1 | 118 ° |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WZ90AJ |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | TiN-Kopfbeschichtung |
| Normnummer | J1 | DIN 338 |
| Identifizierende Bestellnummer | J21 | DA110-SET-1-10.5-WZ90AJ |
| Firmenkennung | J3 | W |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
