HSS-E Maschinen-Gewindebohrer 20410TR-M6

Produktinformationen "HSS-E Maschinen-Gewindebohrer 20410TR-M6"

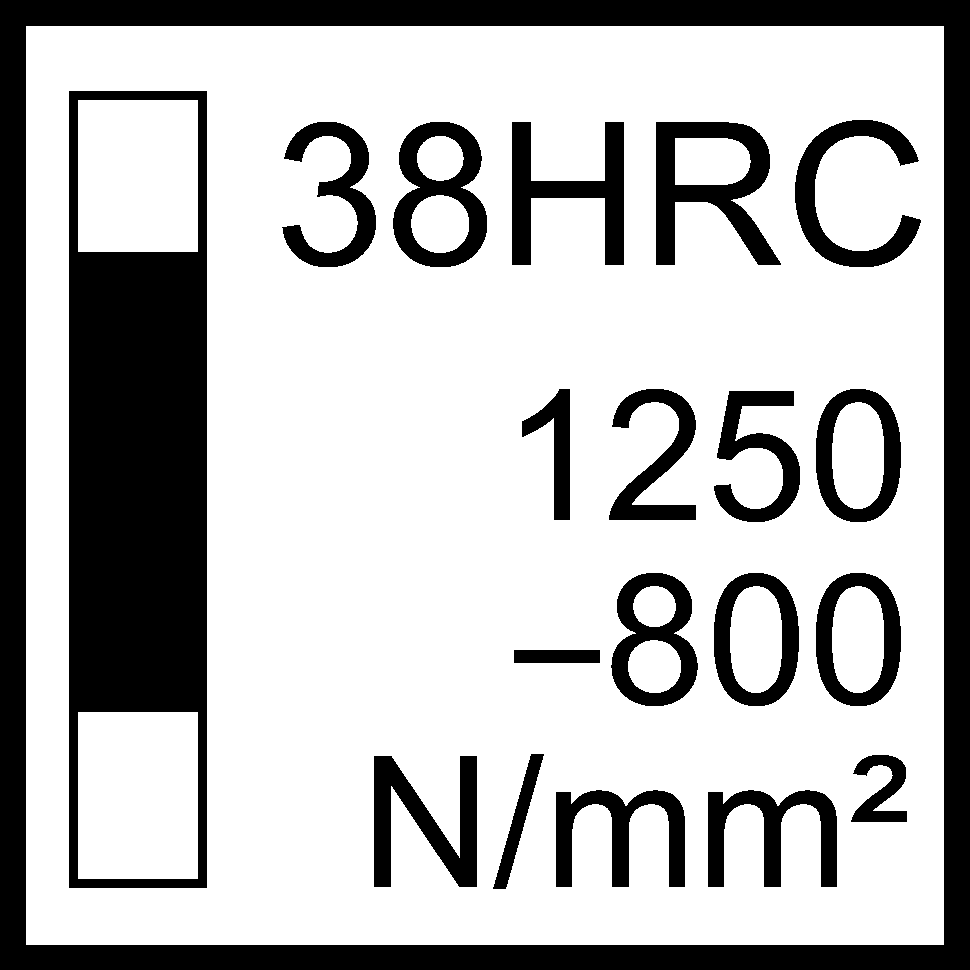

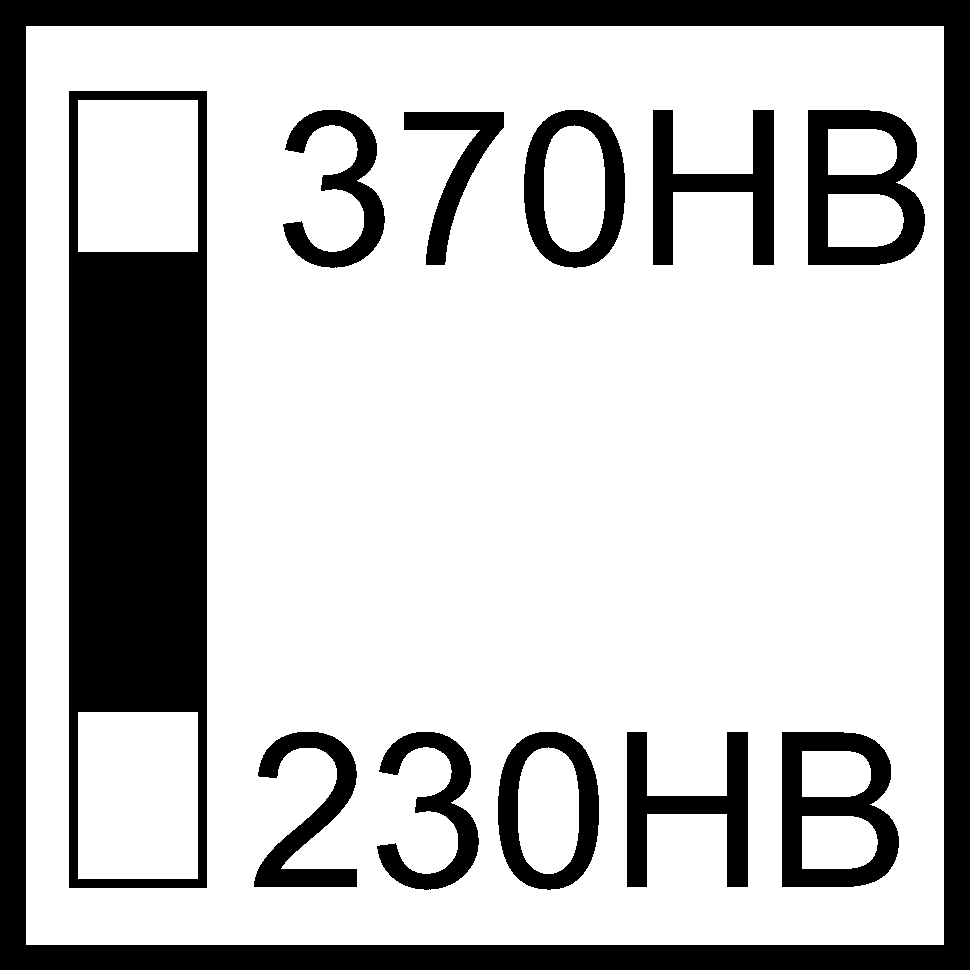

HSS-E Maschinen-Gewindebohrer • Paradur® Short Chip HT • kurzer Anschnitt • ≤3,5xD • M/6HX • DIN 371 • rechtsgedrallte Nut 15° • geeignet für Grundloch • M 6 • P=1mm
Maßzeichnung P_TR_PDUR-20410TR-ZV_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung 20410
Spannbreite Spannbreite 4,9 mm
Gewindegröße DN M 6
Gewindelänge Lc 10 mm
Anzahl Nuten N 3
Gewindesteigung P 1 mm
Verbindungsdurchmesser d1 6 mm
Funktionale Länge l1 80 mm
Nutzlänge l3 30 mm
Vierkantlänge l9 8 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach TAPCCYLF - Cutting tap for cylindrical threads - chip flutes
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL21F6000h$09
Kühlschmierstoff-Eintritt CNSC 1
Beschichtung / Oberfläche COATING unbeschichtet
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS F
Kühlschmierstoff-Austritt CXSC 1
Aufnahmegröße, maschinenseitig CZCMS 60
Halsdurchmesser DN 4,68
Drallwinkel FHA 15
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Seitenspanwinkel GAMF 7
Führungselemente GEP 0
Schneidstoffbezeichnung des Herstellers GRADE UNBESCHICH
Normbezeichnung des Schneidstoffes, Hauptanwendung GRDPRIO -
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 24
Funktionslänge LF 80
Schaftlänge LS 27
Spannlänge LSC 23
Nutzlänge LU 30
Anzahl Schneiden NOF 3
Nachschleifrestmenge OAL 82,5
Rotationswinkel phi PHI 0
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 5000
Normnummer STDNO DIN 371
Gewindetoleranzklasse TCTR 6HX
Gewindenenndurchmesser, metrisch TD 6
Kegelverhältnis TG 0
Schneidrichtung THDH R
Gewindeart THFT M
Gewindelänge THL 10
Anzahl Gewindegänge THSTS 1
Gewindesteigung TP 1
Bildkennung TSYC 20410TR
Außen-/Innengewinde TTP I
Werkzeugart TTPID 1
Durchmesserlängenverhältnis ULDR 3
Masse (Gewicht) WT 0,016
Abstand XY-Ebene werkstückseitig XYWD -80
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-80-2 - Gewindebohrer mit verstärktem Schaft
Gewindeart A1 M
Gewindenenndurchmesser, metrisch A21 6 mm
Gewindebezeichnung, außen A25 M 6
Gewindesteigung A3 1 mm
Gewindetoleranzklasse A5 6HX
Anschnittdurchmesser A6 4,95 mm
Halsdurchmesser A9 4,68 mm
Gewindelänge B1 10 mm
Nutzlänge B2 30 mm
Nachschleifrestmenge B3 82,5 mm
Anschnittlänge B4 2,5 mm
Spannutenlänge B8 24 mm
Bildkennung BLD 2
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 21
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 60
Aufnahmedurchmesser, maschinenseitig C3 6 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h9
Schaftlänge C4 27 mm
Anzahl Schneiden D1 3
Drallrichtung D2 R
Drallwinkel D3 15 °
Masse (Gewicht) D7 0,016 kg
Schneidrichtung F1 R
Werkzeugart G21 1
Anschnittform G3 C
Normbezeichnung des Schneidstoffes, Hauptanwendung H11 -
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 1
Schneidstoffbezeichnung des Herstellers H3 UNBESCHICH
Werkzeugausführung H4 S
Beschichtung / Oberfläche H5 unbeschichtet
Normnummer J1 DIN 371
Identifizierende Bestellnummer J21 20410TR-M6
Produktbezeichnung J22 274
Firmenkennung J3 W
Trennstellenkodierung Maschinenseitig J6 ZYL21F6000h$09
Datenträger J7 0
Bearbeitungsverfahren J8 EGI
Normnummer Sachmerkmal NSM DIN4000-80
Kraglänge OVERHANG_LENGTH 59,5 mm
