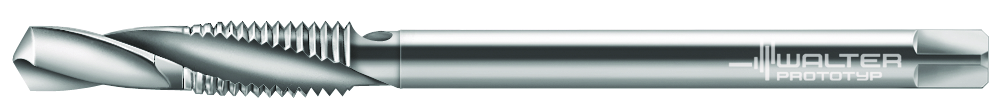

HSS-E Maschinen-Gewindebohrer 20467-M12
Walter Prototyp
205,00 €
Produktnummer:
WA-5076641
Verfügbar - Mindestbestellmenge: 1 PCE
Für langspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1 20467 |
Produktinformationen "HSS-E Maschinen-Gewindebohrer 20467-M12"
HSS-E Maschinen-Gewindebohrer • Paradur® Combi • M/6H • ~DIN 376 • M 12 • P=1,75mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | 20467 |
| Spannbreite | Spannbreite | 7 mm |
| Gewindegröße | DN | M 12 |
| Gewindelänge | Lc | 20 mm |
| Anzahl Nuten | N | 4 |
| Gewindesteigung | P | 1,75 mm |
| Schaftdurchmesser | d1 | 9 mm |
| Kernlochbohrdurchmesser | ds | 10,2 mm |
| Gesamtlänge | l1 | 125 mm |
| Nutzlänge | l3 | 98 mm |
| Vierkantlänge | l9 | 10 mm |
| Funktionale Länge | ls | 125 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCYLD - Cutting tap for cylindrical threads - drilling function | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21F9000h$12 |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 12 |
| Halsdurchmesser | DN | 8,7 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 125 |
| Kraglänge | LPR | 98 |
| Nutzlänge | LU | 98 |
| Anzahl Schneiden | NOF | 4 |
| Nachschleifrestmenge | OAL | 125 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 3,464 |
| Rotationswinkel rho | RHO | 0 |
| Anschnittlänge | TCL | 4,38 |
| Gewindenenndurchmesser, metrisch | TD | 12 |
| Gewindeart | THFT | M |
| Gewindelänge | THL | 20 |
| Gewindesteigung | TP | 1,75 |
| Bildkennung | TSYC | 20467 |
| Masse (Gewicht) | WT | 0,063 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 4 |
| Nach DIN4000-80-1 - Gewindebohrer mit abgesetztem Schaft | ||
| Gewindeart | A1 | M |
| Gewindenenndurchmesser, metrisch | A21 | 12 mm |
| Gewindebezeichnung, außen | A25 | M 12 |
| Gewindesteigung | A3 | 1,75 mm |
| Gewindetoleranzklasse | A5 | 6H |
| Anschnittdurchmesser | A6 | 10,2 mm |
| Halsdurchmesser | A9 | 8,7 mm |
| Gewindelänge | B1 | 20 mm |
| Nachschleifrestmenge | B3 | 125 mm |
| Anschnittlänge | B4 | 4,38 mm |
| Spannutenlänge | B8 | 57 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 90 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 9 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h12 |
| Schaftlänge | C4 | 30 mm |
| Anzahl Schneiden | D1 | 4 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 30 ° |
| Masse (Gewicht) | D7 | 0,063 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | ~DIN 376 |
| Identifizierende Bestellnummer | J21 | 20467-M12 |
| Produktbezeichnung | J22 | 274 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21F9000h$12 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
| Kraglänge | OVERHANG_LENGTH | 98 mm |
