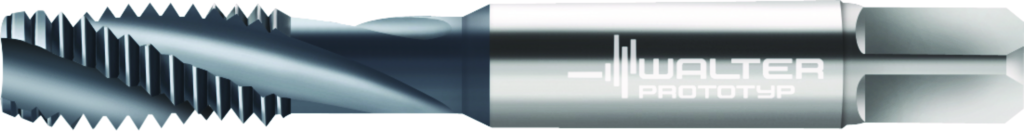

HSS-E Maschinen-Gewindebohrer A224089-STIUNC8
Walter Prototyp
51,00 €
Produktnummer:
WA-5348382
Verfügbar - Mindestbestellmenge: 1 PCE
Für langspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1A224089 |
Produktinformationen "HSS-E Maschinen-Gewindebohrer A224089-STIUNC8"
HSS-E Maschinen-Gewindebohrer • Paradur® Ni • kurzer Anschnitt • ≤1,5xD • EGUNC/3B • ANSI B94.9 • rechtsgedrallte Nut 25° • geeignet für Grundloch • NIT • EGUNC #8-32 • P=32
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A224089-STIUNC8 |
| Spannbreite | Spannbreite | 0,165 inch |
| Gewindegröße | DN | 0,205 inch |
| Gewindegröße | DN-P | EGUNC #8-32 |
| Gewindelänge | Lc | 0,787 inch |
| Anzahl Nuten | N | 3 |
| Verbindungsdurchmesser | d1 | 0,22 inch |
| Funktionale Länge | l1 | 2,378 inch |
| Nutzlänge | l3 | 0,787 inch |
| Vierkantlänge | l9 | 0,281 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCYLF - Cutting tap for cylindrical threads - chip flutes | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21R2200h$09 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | Nitriert |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 220 |
| Drallwinkel | FHA | 25 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 4 |
| Führungselemente | GEP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | NIT |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 24 |
| Funktionslänge | LF | 60,4 |
| Schaftlänge | LS | 42 |
| Spannlänge | LSC | 22,15 |
| Nutzlänge | LU | 20 |
| Anzahl Schneiden | NOF | 3 |
| Nachschleifrestmenge | OAL | 62,58 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | ANSI B94.9 |
| Gewindetoleranzklasse | TCTR | 3B |
| Gewindenenndurchmesser, metrisch | TD | 5,197 |
| Gewindenummer | TDZ | 8 |
| Kegelverhältnis | TG | 0 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | EGUNC |
| Gewindelänge | THL | 20 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gangzahl je Inch | TPI | 32 |
| Bildkennung | TSYC | A224089 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 1 |
| Durchmesserlängenverhältnis | ULDR | 1,5 |
| Masse (Gewicht) | WT | 0,011 |
| Abstand XY-Ebene werkstückseitig | XYWD | -60,4 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-2 - Gewindebohrer mit verstärktem Schaft | ||
| Gewindeart | A1 | EGUNC |
| Gewindenenndurchmesser, metrisch | A21 | 5,197 mm |
| Gewindenenndurchmesser, Inch | A22 | 0,2046 inch |
| Gewindenummer | A23 | 8 |
| Gewindebezeichnung, außen | A25 | EGUNC #8-32 |
| Gangzahl je Inch | A4 | 32 |
| Gewindetoleranzklasse | A5 | 3B |
| Anschnittdurchmesser | A6 | 4,32 mm |
| Gewindelänge | B1 | 20 mm |
| Nutzlänge | B2 | 20 mm |
| Nachschleifrestmenge | B3 | 62,58 mm |
| Anschnittlänge | B4 | 1,99 mm |
| Spannutenlänge | B8 | 24 mm |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 220 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 5,588 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 42 mm |
| Anzahl Schneiden | D1 | 3 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 25 ° |
| Masse (Gewicht) | D7 | 0,011 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | NIT |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | Nitriert |
| Normnummer | J1 | ANSI B94.9 |
| Identifizierende Bestellnummer | J21 | A224089-STIUNC8 |
| Produktbezeichnung | J22 | 274 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21R2200h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
| Kraglänge | OVERHANG_LENGTH | 40,43 mm |
