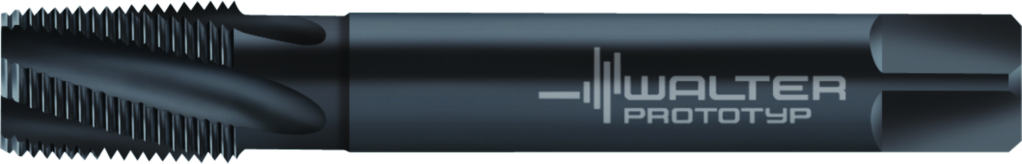

HSS-E Maschinen-Gewindebohrer A254602-NPT1/2
Walter Prototyp
223,00 €
Produktnummer:
WA-5081170
Auf Anfrage - Mindestbestellmenge: 1 PCE
Für langspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1A254602 |
Produktinformationen "HSS-E Maschinen-Gewindebohrer A254602-NPT1/2"
HSS-E Maschinen-Gewindebohrer • Paradur® Ni • NPT/NORMAL • DIN/ANSI • geeignet für Grundloch • geeignet für Durchgangsbohrung • VAP • Dn=20,947mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A254602-NPT1/2 |
| Spannbreite | Spannbreite | 0,515 inch |
| Gewindenenndurchmesser | DN | 0,825 inch |
| Gewindegröße | DN-P | NPT 1/2-14 |
| Gang pro Zoll | Gang pro Zoll | 14 |
| Schneidenlänge | Lc | 1,024 inch |
| Anzahl Nuten | N | 5 |
| Verbindungsdurchmesser | d1 | 0,687 inch |
| Funktionale Länge | l1 | 4,921 inch |
| Nutzlänge | l3 | 3,115 inch |
| Vierkantlänge | l9 | 0,515 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCONF - Cutting tap for conical threads - chip flutes | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21R6870h$09 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | Vaporisiert |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 687 |
| Halsdurchmesser | DN | 17 |
| Drallwinkel | FHA | 15 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 7 |
| Schneidstoffbezeichnung des Herstellers | GRADE | VAP |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 45 |
| Funktionslänge | LF | 125 |
| Spannlänge | LSC | 45,88 |
| Nutzlänge | LU | 26 |
| Anzahl Schneiden | NOF | 5 |
| Nachschleifrestmenge | OAL | 125 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | DIN/ANSI |
| Gewindetoleranzklasse | TCTR | NORMAL |
| Gewindenenndurchmesser, metrisch | TD | 20,947 |
| Kegelverhältnis | TG | 0,0625 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | NPT |
| Gewindelänge | THL | 26 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gangzahl je Inch | TPI | 14 |
| Bildkennung | TSYC | A254602 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 1 |
| Durchmesserlängenverhältnis | ULDR | 1,5 |
| Masse (Gewicht) | WT | 0,233 |
| Abstand XY-Ebene werkstückseitig | XYWD | -125 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-9 - Kegeliger Gewindebohrer mit abgesetztem Schaft | ||
| Gewindeart | A1 | NPT |
| Gewindenenndurchmesser, metrisch | A21 | 20,947 mm |
| Gewindenenndurchmesser, Inch | A22 | 0,8247 inch |
| Gewinde-Nenndurchmesser (als Bruchwert) | A24 | 1/2 inch |
| Gewindebezeichnung, außen | A25 | NPT 1/2-14 |
| Gangzahl je Inch | A4 | 14 |
| Gewindetoleranzklasse | A5 | NORMAL |
| Anschnittdurchmesser | A6 | 17,7 mm |
| Halsdurchmesser | A9 | 17 mm |
| Nachschleifrestmenge | B3 | 125 mm |
| Bildkennung | BLD | 9 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 687 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 17,45 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Anzahl Schneiden | D1 | 5 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 15 ° |
| Masse (Gewicht) | D7 | 0,233 kg |
| Kegelverhältnis | E5 | 0,0625 |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | VAP |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | Vaporisiert |
| Normnummer | J1 | DIN/ANSI |
| Identifizierende Bestellnummer | J21 | A254602-NPT1/2 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21R6870h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
