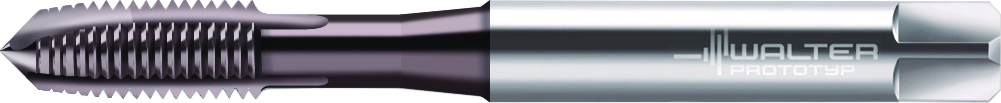

HSS-E Maschinen-Gewindebohrer AC2231002-UNC4
Walter Prototyp
40,20 €
Produktnummer:
WA-5934276
Verfügbar - Mindestbestellmenge: 1 PCE
Für langspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1AC2231002 |
Produktinformationen "HSS-E Maschinen-Gewindebohrer AC2231002-UNC4"
HSS-E Maschinen-Gewindebohrer • Prototex® H • Schälanschnitt • ≤3xD • UNC/2B • DIN/ANSI • geeignet für Durchgangsbohrung • THL • UNC #4-40 • P=40
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AC2231002-UNC4 |
| Spannbreite | Spannbreite | 0,11 inch |
| Gewindelänge | Lc | 0,354 inch |
| Anzahl Nuten | N | 3 |
| Verbindungsdurchmesser | d1 | 0,141 inch |
| Funktionale Länge | l1 | 2,205 inch |
| Nutzlänge | l3 | 0,709 inch |
| Vierkantlänge | l9 | 0,187 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCYLG - Cutting tap for cylindrical threads - gun nose | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21R1410h$09 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 141 |
| Halsdurchmesser | DN | 2,01 |
| Drallwinkel | FHA | 0 |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 8 |
| Schneidstoffbezeichnung des Herstellers | GRADE | THL |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 16,2 |
| Funktionslänge | LF | 56 |
| Schaftlänge | LS | 36 |
| Spannlänge | LSC | 19,75 |
| Nutzlänge | LU | 18 |
| Anzahl Schneiden | NOF | 3 |
| Nachschleifrestmenge | OAL | 57,1 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | DIN/ANSI |
| Gewindetoleranzklasse | TCTR | 2B |
| Gewindenenndurchmesser, metrisch | TD | 2,845 |
| Gewindenummer | TDZ | 4 |
| Kegelverhältnis | TG | 0 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | UNC |
| Gewindelänge | THL | 9 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gangzahl je Inch | TPI | 40 |
| Bildkennung | TSYC | AC2231002 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 1 |
| Durchmesserlängenverhältnis | ULDR | 3 |
| Masse (Gewicht) | WT | 0,006 |
| Abstand XY-Ebene werkstückseitig | XYWD | -56 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-2 - Gewindebohrer mit verstärktem Schaft | ||
| Gewindeart | A1 | UNC |
| Gewindenenndurchmesser, metrisch | A21 | 2,845 mm |
| Gewindenenndurchmesser, Inch | A22 | 0,112 inch |
| Gewindenummer | A23 | 4 |
| Gewindebezeichnung, außen | A25 | UNC #4-40 |
| Gangzahl je Inch | A4 | 40 |
| Gewindetoleranzklasse | A5 | 2B |
| Anschnittdurchmesser | A6 | 2,18 mm |
| Halsdurchmesser | A9 | 2,01 mm |
| Gewindelänge | B1 | 9 mm |
| Nutzlänge | B2 | 18 mm |
| Nachschleifrestmenge | B3 | 57,1 mm |
| Anschnittlänge | B4 | 2,86 mm |
| Spannutenlänge | B8 | 16,2 mm |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 141 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 3,581 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 36 mm |
| Anzahl Schneiden | D1 | 3 |
| Drallrichtung | D2 | N |
| Drallwinkel | D3 | 0 ° |
| Masse (Gewicht) | D7 | 0,006 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | B |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | THL |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | DIN/ANSI |
| Identifizierende Bestellnummer | J21 | AC2231002-UNC4 |
| Produktbezeichnung | J22 | 274 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21R1410h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Kraglänge | LPR | 37,35 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
