HSS-E Maschinen-Gewindebohrer AS2326005-UNF5/8
Walter Prototyp
134,00 €
Produktnummer:
WA-5348684
Auf Anfrage - Mindestbestellmenge: 1 PCE
Für langspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1AS2326005 |
Produktinformationen "HSS-E Maschinen-Gewindebohrer AS2326005-UNF5/8"

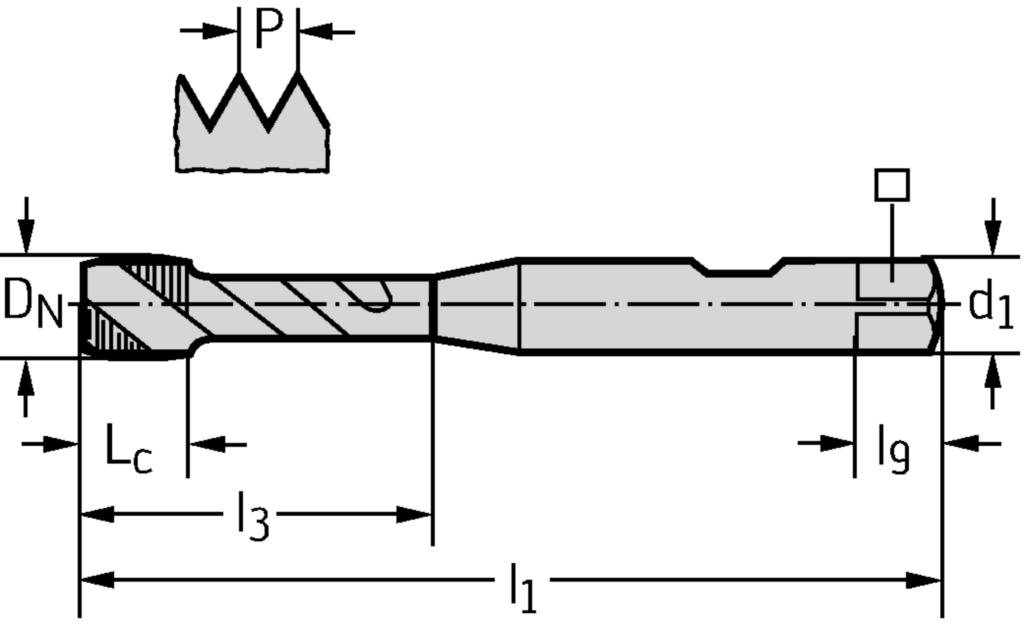

HSS-E Maschinen-Gewindebohrer • Prototex® Synchrospeed • Schälanschnitt • ≤3xD • UNF/2B • DIN/ANSI • geeignet für Durchgangsbohrung • TIN • UNF 5/8-18 • P=18
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AS2326005-UNF5/8 |
| Spannbreite | Spannbreite | 0,36 inch |
| Gewindegröße | DN | 0,625 inch |
| Gewindegröße | DN-P | UNF 5/8-18 |
| Gewindelänge | Lc | 0,555 inch |
| Anzahl Nuten | N | 4 |
| Verbindungsdurchmesser | d1 | 0,48 inch |
| Funktionale Länge | l1 | 3,937 inch |
| Nutzlänge | l3 | 2,193 inch |
| Vierkantlänge | l9 | 0,563 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCYLG - Cutting tap for cylindrical threads - gun nose | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21R4800h$09 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TIN |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 480 |
| Halsdurchmesser | DN | 11,89 |
| Drallwinkel | FHA | 0 |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 8 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TIN |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 41 |
| Funktionslänge | LF | 100 |
| Schaftlänge | LS | 75 |
| Spannlänge | LSC | 44,3 |
| Nutzlänge | LU | 55,7 |
| Anzahl Schneiden | NOF | 4 |
| Nachschleifrestmenge | OAL | 100 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | DIN/ANSI |
| Gewindetoleranzklasse | TCTR | 2B |
| Gewindenenndurchmesser, metrisch | TD | 15,875 |
| Kegelverhältnis | TG | 0 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | UNF |
| Gewindelänge | THL | 14,1 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gangzahl je Inch | TPI | 18 |
| Bildkennung | TSYC | AS2326005 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 1 |
| Durchmesserlängenverhältnis | ULDR | 3 |
| Masse (Gewicht) | WT | 0,092 |
| Abstand XY-Ebene werkstückseitig | XYWD | -100 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-1 - Gewindebohrer mit abgesetztem Schaft | ||
| Gewindeart | A1 | UNF |
| Gewindenenndurchmesser, metrisch | A21 | 15,875 mm |
| Gewindenenndurchmesser, Inch | A22 | 0,625 inch |
| Gewinde-Nenndurchmesser (als Bruchwert) | A24 | 5/8 inch |
| Gewindebezeichnung, außen | A25 | UNF 5/8-18 |
| Gangzahl je Inch | A4 | 18 |
| Gewindetoleranzklasse | A5 | 2B |
| Anschnittdurchmesser | A6 | 14,39 mm |
| Halsdurchmesser | A9 | 11,89 mm |
| Gewindelänge | B1 | 14,1 mm |
| Nachschleifrestmenge | B3 | 100 mm |
| Anschnittlänge | B4 | 6,35 mm |
| Spannutenlänge | B8 | 41 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 480 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 12,192 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 75 mm |
| Anzahl Schneiden | D1 | 4 |
| Drallrichtung | D2 | N |
| Drallwinkel | D3 | 0 ° |
| Masse (Gewicht) | D7 | 0,092 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | B |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | TIN |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | TIN |
| Normnummer | J1 | DIN/ANSI |
| Identifizierende Bestellnummer | J21 | AS2326005-UNF5/8 |
| Produktbezeichnung | J22 | 274 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21R4800h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Kraglänge | LPR | 55,7 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
| Nachschleifrestmenge | OAL | 100 mm |
