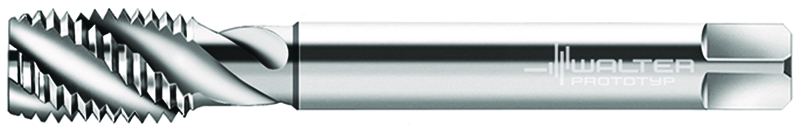

HSS-E Maschinen-Gewindebohrer P24569-G2
Walter Prototyp
1.125,00 €
Produktnummer:
WA-6244786
Auf Anfrage - Mindestbestellmenge: 1 PCE
Für langspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1P24569 |
Produktinformationen "HSS-E Maschinen-Gewindebohrer P24569-G2"
HSS-E Maschinen-Gewindebohrer • Paradur® X·pert P • kurzer Anschnitt • ≤3xD • G/NORMAL • DIN 5156 • rechtsgedrallte Nut 40° • geeignet für Grundloch • G 2"-11 • P=11
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | P24569-G2 |
| Spannbreite | Spannbreite | 35 mm |
| Gewindegröße | DN | 59,614 mm |
| Gewindegröße | DN-P | G 2"-11 |
| Gang pro Zoll | Gang pro Zoll | 11 |
| Gewindelänge | Lc | 28 mm |
| Anzahl Nuten | N | 6 |
| Verbindungsdurchmesser | d1 | 45 mm |
| Funktionale Länge | l1 | 220 mm |
| Nutzlänge | l3 | 87 mm |
| Vierkantlänge | l9 | 38 mm |
