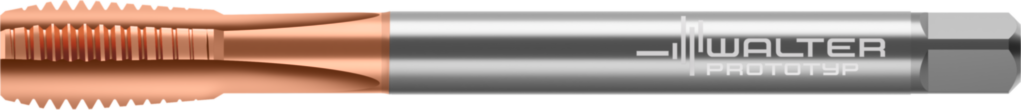

HSS-E Maschinen-Gewindebohrer TC130-M30-L1-WY80EH
Walter Prototyp
429,00 €
Produktnummer:
WA-8128436
Auf Anfrage - Mindestbestellmenge: 1 PCE
WY80EH: exzellente Leistung
WY80AA: gute Performance
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| TC130 |
Produktinformationen "HSS-E Maschinen-Gewindebohrer TC130-M30-L1-WY80EH"
HSS-E Maschinen-Gewindebohrer TC130 • Supreme • kurzer Anschnitt • ≤3,5xD • M/6HX • DIN 376 • gerade Nut 0° • geeignet für Grundloch • WY80EH • M 30 • P=3,5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TC130-M30-L1-WY80EH |
| Gewindegröße | DN | M 30 |
| Gewindelänge | Lc | 42 mm |
| Anzahl Nuten | N | 4 |
| Gewindesteigung | P | 3,5 mm |
| Verbindungsdurchmesser | d1 | 22 mm |
| Funktionale Länge | l1 | 180 mm |
| Nutzlänge | l3 | 115 mm |
| Vierkantlänge | l9 | 21 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCYLF - Cutting tap for cylindrical threads - chip flutes | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21G2200h$09 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Beschichtung / Oberfläche | COATING | AlCrTiN |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 220 |
| Halsdurchmesser | DN | 21,7 |
| Drallwinkel | FHA | 0 |
| Drallrichtung | FHH | N |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 3 |
| Führungselemente | GEP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WY80EH |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 180 |
| Schaftlänge | LS | 42 |
| Spannlänge | LSC | 65 |
| Nutzlänge | LU | 115 |
| Anzahl Schneiden | NOF | 4 |
| Nachschleifrestmenge | OAL | 180 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | DIN 376 |
| Gewindetoleranzklasse | TCTR | 6HX |
| Gewindenenndurchmesser, metrisch | TD | 30 |
| Kegelverhältnis | TG | 0 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | M |
| Gewindelänge | THL | 42 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gewindesteigung | TP | 3,5 |
| Bildkennung | TSYC | TC130-M-L1 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 1 |
| Durchmesserlängenverhältnis | ULDR | 3,5 |
| Masse (Gewicht) | WT | 0,485 |
| Abstand XY-Ebene werkstückseitig | XYWD | -180 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-1 - Gewindebohrer mit abgesetztem Schaft | ||
| Gewindeart | A1 | M |
| Gewindenenndurchmesser, metrisch | A21 | 30 mm |
| Gewindebezeichnung, außen | A25 | M 30 |
| Gewindesteigung | A3 | 3,5 mm |
| Gewindetoleranzklasse | A5 | 6HX |
| Anschnittdurchmesser | A6 | 26,33 mm |
| Halsdurchmesser | A9 | 21,7 mm |
| Gewindelänge | B1 | 42 mm |
| Nachschleifrestmenge | B3 | 180 mm |
| Anschnittlänge | B4 | 9,8 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 220 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 22 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 42 mm |
| Anzahl Schneiden | D1 | 4 |
| Drallrichtung | D2 | N |
| Drallwinkel | D3 | 0 ° |
| Masse (Gewicht) | D7 | 0,485 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Schneidstoffbezeichnung des Herstellers | H3 | WY80EH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | AlCrTiN |
| Normnummer | J1 | DIN 376 |
| Identifizierende Bestellnummer | J21 | TC130-M30-L1-WY80EH |
| Produktbezeichnung | J22 | 8051 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21G2200h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
| Kraglänge | OVERHANG_LENGTH | 115 mm |
