HSS-E Maschinen-Gewindeformer TC410-M5X0.5-C6-WY80AD
Walter Prototyp
63,60 €
Produktnummer:
WA-7427574
Verfügbar - Mindestbestellmenge: 1 PCE
Für langspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| TC410 |
Produktinformationen "HSS-E Maschinen-Gewindeformer TC410-M5X0.5-C6-WY80AD"
HSS-E Maschinen-Gewindeformer TC410 • Advance • kurzer Anschnitt • ≤3,5xD • MF/6HX • DIN 2174° • geeignet für Grundloch • geeignet für Durchgangsbohrung • WY80AD • MF 5x0.5 • P=0,5mm

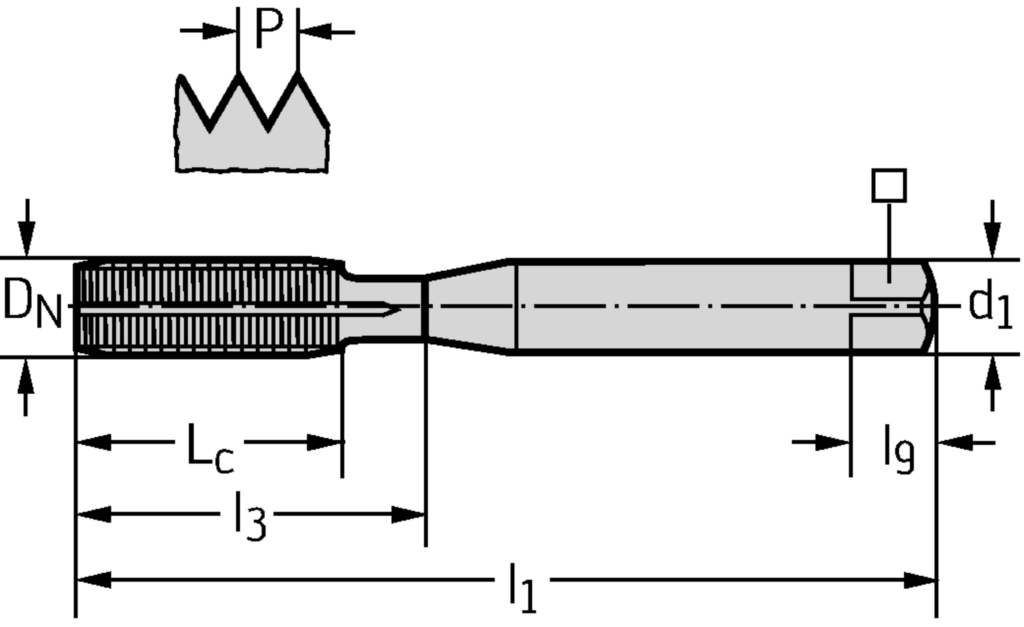

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TC410-M5X0.5-C6-WY80AD |
| Spannbreite | Spannbreite | 4,9 mm |
| Gewindegröße | DN | MF 5x0.5 |
| Gewindelänge | Lc | 13 mm |
| Anzahl Nuten | N | 5 |
| Gewindesteigung | P | 0,5 mm |
| Verbindungsdurchmesser | d1 | 6 mm |
| Funktionale Länge | l1 | 70 mm |
| Nutzlänge | l3 | 25 mm |
| Vierkantlänge | l9 | 8 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPFCYL - Forming tap for cylindrical threads | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21F6000h$09 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TIN |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | F |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 60 |
| Halsdurchmesser | DN | 3,8 |
| Formtyp maschinenseitig | FMT | EXT |
| Führungselemente | GEP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WY80AD |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 70 |
| Schaftlänge | LS | 27 |
| Spannlänge | LSC | 23 |
| Nutzlänge | LU | 25 |
| Anzahl Schneiden | NOF | 5 |
| Nachschleifrestmenge | OAL | 72,42 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | DIN 2174 |
| Gewindetoleranzklasse | TCTR | 6HX |
| Gewindenenndurchmesser, metrisch | TD | 5 |
| Kegelverhältnis | TG | 0 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | MF |
| Gewindelänge | THL | 13 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gewindesteigung | TP | 0,5 |
| Bildkennung | TSYC | TC410-MF-C6 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 4 |
| Durchmesserlängenverhältnis | ULDR | 3,5 |
| Masse (Gewicht) | WT | 0,014 |
| Abstand XY-Ebene werkstückseitig | XYWD | -70 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-4 - Gewindefurcher mit verstärktem Schaft | ||
| Gewindeart | A1 | MF |
| Gewindenenndurchmesser, metrisch | A21 | 5 mm |
| Gewindebezeichnung, außen | A25 | MF 5x0.5 |
| Gewindesteigung | A3 | 0,5 mm |
| Gewindetoleranzklasse | A5 | 6HX |
| Anschnittdurchmesser | A6 | 4,79 mm |
| Halsdurchmesser | A9 | 3,8 mm |
| Gewindelänge | B1 | 13 mm |
| Nutzlänge | B2 | 25 mm |
| Nachschleifrestmenge | B3 | 72,42 mm |
| Anschnittlänge | B4 | 1,5 mm |
| Bildkennung | BLD | 4 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 60 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 6 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 27 mm |
| Anzahl Schneiden | D1 | 5 |
| Masse (Gewicht) | D7 | 0,014 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 4 |
| Anschnittform | G3 | C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WY80AD |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | TIN |
| Normnummer | J1 | DIN 2174 |
| Identifizierende Bestellnummer | J21 | TC410-M5X0.5-C6-WY80AD |
| Produktbezeichnung | J22 | 6791 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21F6000h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
| Kraglänge | OVERHANG_LENGTH | 49,42 mm |
