HSS-E-PM Maschinen-Gewindebohrer 21416-M10X1

Produktinformationen "HSS-E-PM Maschinen-Gewindebohrer 21416-M10X1"

HSS-E-PM Maschinen-Gewindebohrer • Paradur® Ti • kurzer Anschnitt • ≤2xD • MF/6HX • ~DIN 371 • rechtsgedrallte Nut 15° • geeignet für Grundloch • MF 10x1 • P=1mm

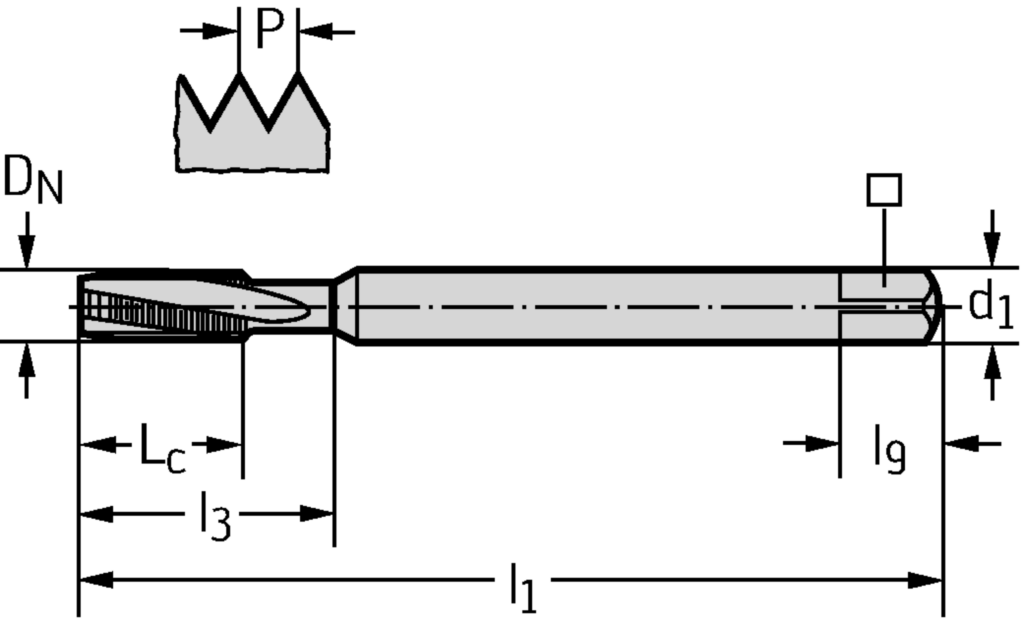

Maßzeichnung P_TR_PDUR-21416-ZV_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung 21416
Spannbreite Spannbreite 8 mm
Gewindegröße DN MF 10x1
Gewindelänge Lc 14 mm
Anzahl Nuten N 3
Gewindesteigung P 1 mm
Verbindungsdurchmesser d1 10 mm
Funktionale Länge l1 90 mm
Nutzlänge l3 33 mm
Vierkantlänge l9 11 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach TAPCCYLF - Cutting tap for cylindrical threads - chip flutes
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL21G1000h$09
Kühlschmierstoff-Eintritt CNSC 0
Beschichtung / Oberfläche COATING unbeschichtet
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Kühlschmierstoff-Austritt CXSC 0
Aufnahmegröße, maschinenseitig CZCMS 100
Halsdurchmesser DN 8,6
Drallwinkel FHA 15
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Seitenspanwinkel GAMF 4
Führungselemente GEP 0
Schneidstoffbezeichnung des Herstellers GRADE UNBESCHICH
Normbezeichnung des Schneidstoffes, Hauptanwendung GRDPRIO -
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 27
Funktionslänge LF 90
Schaftlänge LS 30
Spannlänge LSC 28
Nutzlänge LU 33
Anzahl Schneiden NOF 3
Nachschleifrestmenge OAL 91,67
Rotationswinkel phi PHI 0
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 5000
Normnummer STDNO ~DIN 371
Gewindetoleranzklasse TCTR 6HX
Gewindenenndurchmesser, metrisch TD 10
Kegelverhältnis TG 0
Schneidrichtung THDH R
Gewindeart THFT MF
Gewindelänge THL 14
Anzahl Gewindegänge THSTS 1
Gewindesteigung TP 1
Bildkennung TSYC 21416
Außen-/Innengewinde TTP I
Werkzeugart TTPID 1
Durchmesserlängenverhältnis ULDR 2
Masse (Gewicht) WT 0,051
Abstand XY-Ebene werkstückseitig XYWD -90
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-80-2 - Gewindebohrer mit verstärktem Schaft
Gewindeart A1 MF
Gewindenenndurchmesser, metrisch A21 10 mm
Gewindebezeichnung, außen A25 MF 10x1
Gewindesteigung A3 1 mm
Gewindetoleranzklasse A5 6HX
Anschnittdurchmesser A6 8,95 mm
Halsdurchmesser A9 8,6 mm
Gewindelänge B1 14 mm
Nutzlänge B2 33 mm
Nachschleifrestmenge B3 91,67 mm
Anschnittlänge B4 2,8 mm
Spannutenlänge B8 27 mm
Bildkennung BLD 2
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 21
Aufnahmeausführung, maschinenseitig C14 0
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 100
Aufnahmedurchmesser, maschinenseitig C3 10 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h9
Schaftlänge C4 30 mm
Anzahl Schneiden D1 3
Drallrichtung D2 R
Drallwinkel D3 15 °
Masse (Gewicht) D7 0,051 kg
Schneidrichtung F1 R
Werkzeugart G21 1
Anschnittform G3 C
Normbezeichnung des Schneidstoffes, Hauptanwendung H11 -
Kühlschmierstoff-Eintritt H21 0
Kühlschmierstoff-Austritt H22 0
Schneidstoffbezeichnung des Herstellers H3 UNBESCHICH
Werkzeugausführung H4 S
Beschichtung / Oberfläche H5 unbeschichtet
Normnummer J1 ~DIN 371
Identifizierende Bestellnummer J21 21416-M10X1
Produktbezeichnung J22 313
Firmenkennung J3 W
Trennstellenkodierung Maschinenseitig J6 ZYL21G1000h$09
Datenträger J7 0
Bearbeitungsverfahren J8 EGI
Normnummer Sachmerkmal NSM DIN4000-80
Kraglänge OVERHANG_LENGTH 63,67 mm
