HSS-E-PM Maschinen-Gewindebohrer 224101-UNJC6
Walter Prototyp
88,70 €
Produktnummer:
WA-5078173
Auf Anfrage - Mindestbestellmenge: 1 PCE
Außendurchmesser verrundet
Für lang- und kurzspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1 224101 |
Produktinformationen "HSS-E-PM Maschinen-Gewindebohrer 224101-UNJC6"
HSS-E-PM Maschinen-Gewindebohrer • Paradur® Ni 10 • kurzer Anschnitt • ≤1,5xD • UNJC/3B • ~DIN 2184-1 • rechtsgedrallte Nut 10° • geeignet für Grundloch • UNJC #6-32 • P=32

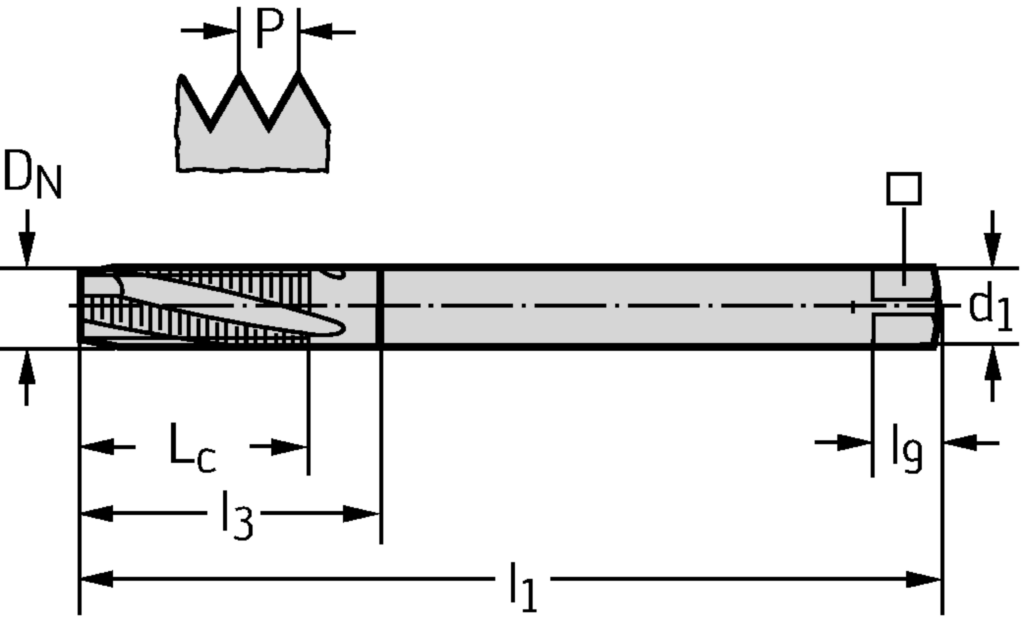

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | 224101 |
| Spannbreite | Spannbreite | 3 mm |
| Gewindegröße | DN | 3,505 mm |
| Gewindegröße | DN-P | UNJC #6-32 |
| Gewindelänge | Lc | 10 mm |
| Anzahl Nuten | N | 3 |
| Verbindungsdurchmesser | d1 | 4 mm |
| Funktionale Länge | l1 | 56 mm |
| Nutzlänge | l3 | 10 mm |
| Vierkantlänge | l9 | 6 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCYLF - Cutting tap for cylindrical threads - chip flutes | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21F4000h$09 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | F |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 40 |
| Drallwinkel | FHA | 10 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 3 |
| Führungselemente | GEP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | UNBESCHICH |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 19 |
| Funktionslänge | LF | 56 |
| Schaftlänge | LS | 21 |
| Spannlänge | LSC | 21 |
| Nutzlänge | LU | 10 |
| Anzahl Schneiden | NOF | 3 |
| Nachschleifrestmenge | OAL | 57,35 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | ~DIN 2184-1 |
| Gewindetoleranzklasse | TCTR | 3B |
| Gewindenenndurchmesser, metrisch | TD | 3,505 |
| Gewindenummer | TDZ | 6 |
| Kegelverhältnis | TG | 0 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | UNJC |
| Gewindelänge | THL | 10 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gangzahl je Inch | TPI | 32 |
| Bildkennung | TSYC | 224101 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 1 |
| Durchmesserlängenverhältnis | ULDR | 1,5 |
| Masse (Gewicht) | WT | 0,007 |
| Abstand XY-Ebene werkstückseitig | XYWD | -56 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-2 - Gewindebohrer mit verstärktem Schaft | ||
| Gewindeart | A1 | UNJC |
| Gewindenenndurchmesser, metrisch | A21 | 3,505 mm |
| Gewindenenndurchmesser, Inch | A22 | 0,138 inch |
| Gewindenummer | A23 | 6 |
| Gewindebezeichnung, außen | A25 | UNJC #6-32 |
| Gangzahl je Inch | A4 | 32 |
| Gewindetoleranzklasse | A5 | 3B |
| Anschnittdurchmesser | A6 | 2,67 mm |
| Gewindelänge | B1 | 10 mm |
| Nutzlänge | B2 | 10 mm |
| Nachschleifrestmenge | B3 | 57,35 mm |
| Anschnittlänge | B4 | 1,98 mm |
| Spannutenlänge | B8 | 19 mm |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 40 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 4 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 21 mm |
| Anzahl Schneiden | D1 | 3 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 10 ° |
| Masse (Gewicht) | D7 | 0,007 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | ~DIN 2184-1 |
| Identifizierende Bestellnummer | J21 | 224101-UNJC6 |
| Produktbezeichnung | J22 | 313 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21F4000h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
| Kraglänge | OVERHANG_LENGTH | 36,35 mm |
